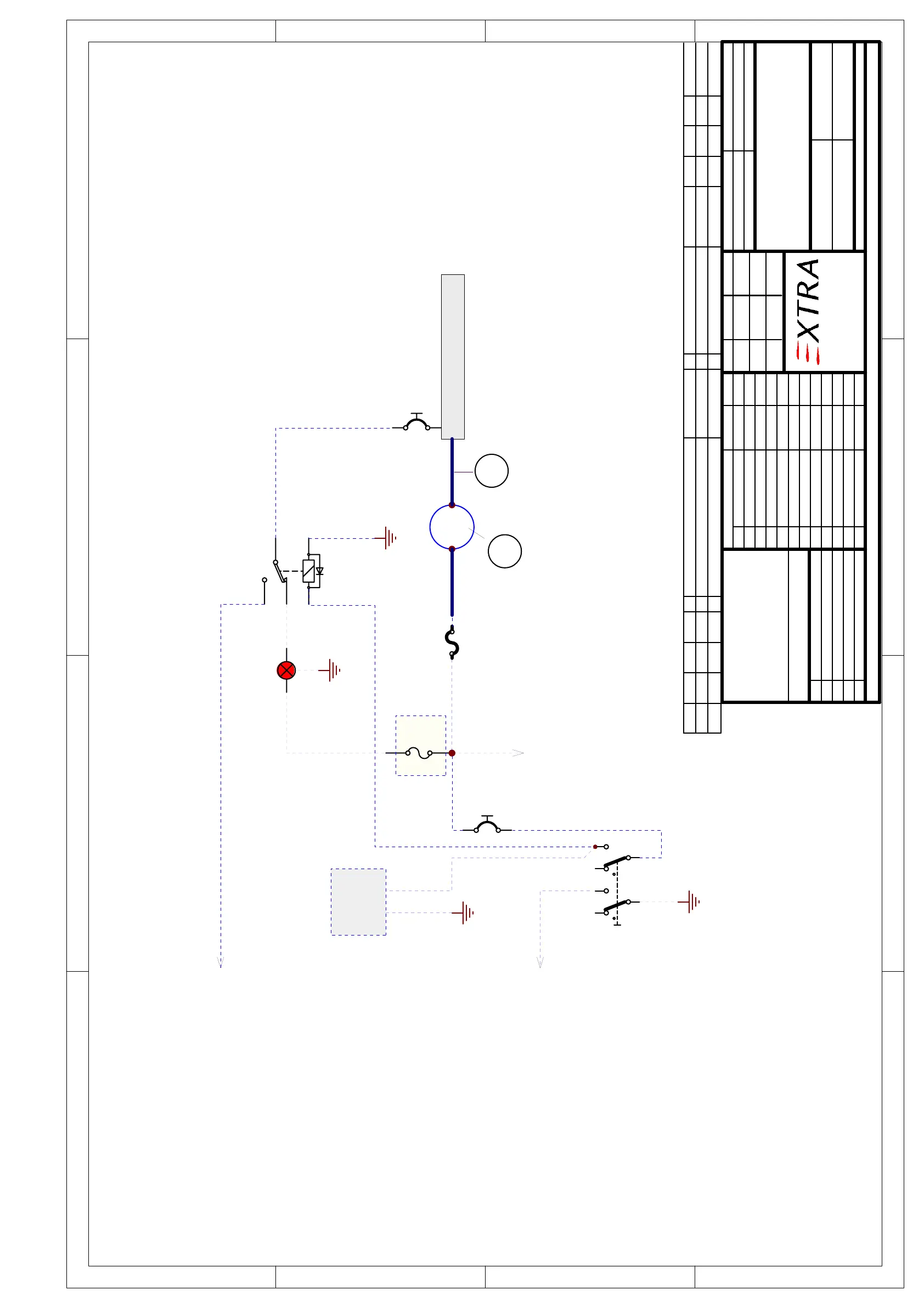

EA 300/SC
AMPERE INDICATION
EA-9C102.27
05.05.08 HW
Die Gültigkeitszuordnung
von Version zu
dem jeweiligen Fertigungsauftrag
zu entnehmen.
Zuordnung links / rechts wird mit
*/* in allen Feldern angegeben.
04
03
02
01
Ver. Bezeichnung
Nr.: Änderung/Mod. Nr.: Datum Name
Letzte Bearbeitung:
Datum Name
Bearb.:
Gepr.:
Maßstab
SI.-Klasse
Oberflächenschutz
Projektion
Freimaßtoleranz
Oberfläche
Schutzvermerk nach DIN 34 beachten.
EDV-Kennung:
auf
Blatt von
Schwarze Heide 21
46569 Hünxe, Germany
Gepr.:
Flugzeugbaureihe
ist der Bauakte bzw.
A4 1 1
EA3C0936
....
0204 03 BenennungNr01 Teilekennzeichen ZF Werkstoff Abmessungen Menge GewichtEinheit MaWi-Nr.
1
00393190 037 001GANALOG AMPERE METER1
1
mtr
00775
MIL-W-22759/16-10
2WIRE AWG 10
0,5
....
X
Auf Masseschiene
2
3
1
S1A
MASTER
#10
#18
#10
#8
A
+B +L
AMPERE METER
I1
+/- 30A
SWITCH
4
5
6
S1B
CB1
10A
ALTERN
#20
#20
L1
ALTERNATOR
1
23
#16
K3
ALTENATOR RELAY
#16
#20
#20
#20
#14
#14
WARNING
#20
MAIN-BUS
F4
40A
MAIN BUS
yelblk
OV-MODULE
B&C OVM-14
#20
#20
2A
ALT-CONTROL
CB11
#10
1A
TEST
F3
#18
see BATTERY CIRCUIT
EA-9C102.9
see BATTERY CIRCUIT
EA-9C102.9
see ALTERNATOR WARNING
EA-9C102.7
see EXTERNAL POWER
EA-9C102.16
2
see ALTERNATOR WARNING
EA-9C102.7
30
87
87A
8586
see ALTERNATOR SYSTEM
EA-9C102.10
see ALTERNATOR SYSTEM
EA-9C102.10
#14
see BATTERY CIRCUIT
EA-9C102.9
#14
PR5
see ALTERNATOR SYSTEM
EA-9C102.10
To Next Page
