IPCP Pro Series • Hardware Features and Installation 13
Power Connections
A
Power input connector (external power supply) — Connect the IPCP to the
included 12VDC power supply (part number 28-071-57LF) here, then connect the
external power supply to a 100 to 240 VAC power source.
POWER
12V
x.xA MAX
R
Ground
all devices.
External
Power Supply
(12 VDC, 1 A max.,
Extron P/N 28-071-57LF)
– Return
+12 VDC input
Ridged
Smooth
1A MAX
100-240V 50-60Hz
Rear
Panel
Front Panel
Ridged
Smooth
Tie Wrap
3/16"
(5 mm)
Max.
Power Input, External Power Supply
• Front panel LED ( ) blinks during
boot-up and remains lit when the
IPCP is powered and operational.
• Connect to
included 12 VDC
power supply.
NOTE: Check the
polarity of the
power supply
before connecting
it to the IPCP.

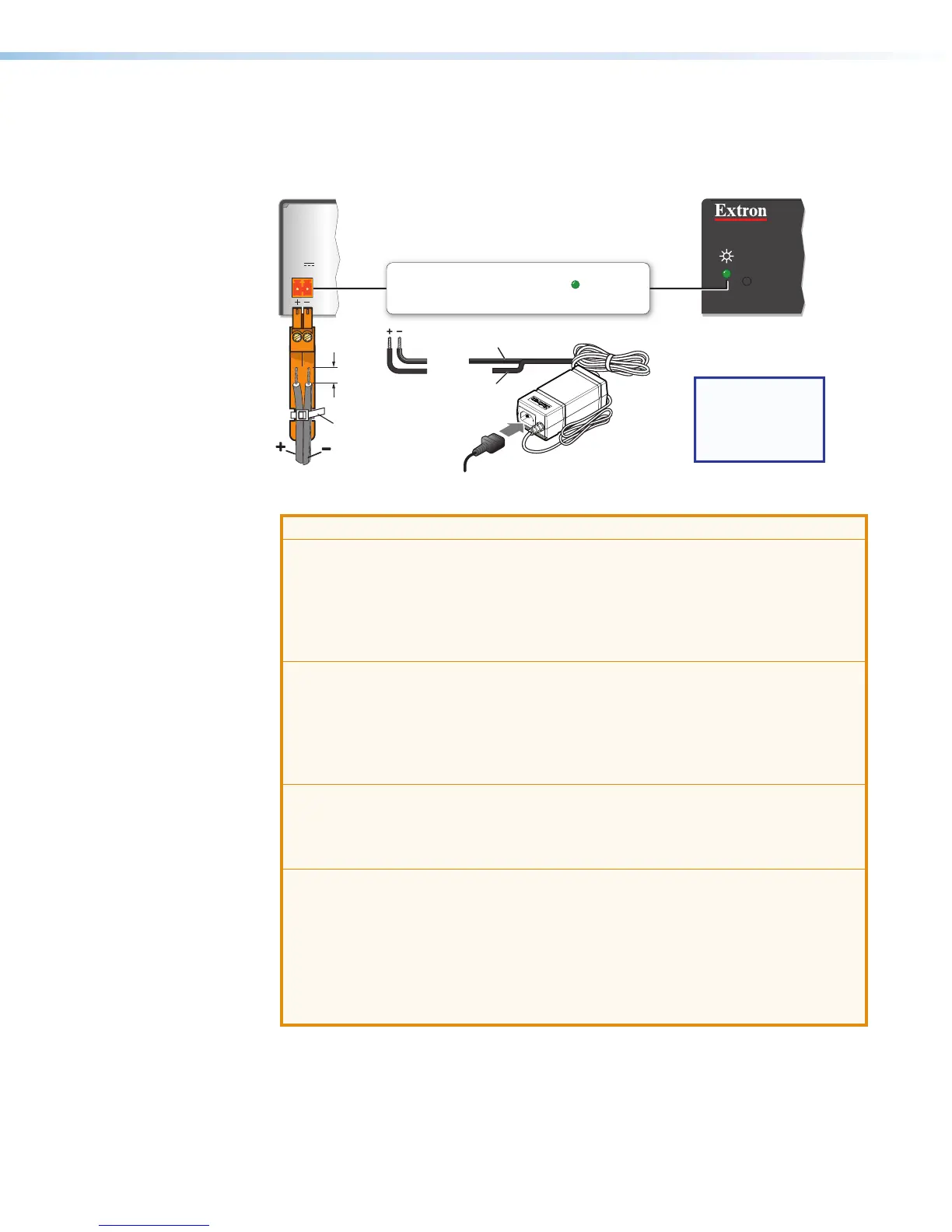

Figure 8. Connecting an External Power Supply
ATTENTION:
• Always use a power supply supplied or specified by Extron. Use of an
unauthorized power supply voids all regulatory compliance certification and
may cause damage to the supply and the unit.
• Utilisez toujours une source d’alimentation fournie par Extron.
L’utilisation d’une source d’alimentation non autorisée annule toute conformité
réglementaire et peut endommager la source d’alimentation ainsi que l’unité.
• If not provided with a power supply, this product is intended to be supplied
by a UL Listed power source marked “Class 2” or “LPS” and rated output
12VDC, minimum 1.0A.
• Si ce produit ne dispose pas de sa propre source d’alimentation électrique,
il doit être alimenté par une source d’alimentation certifiée UL de classe 2 ou
LPS et paramétré à 12VDC et 1,0A minimum.
• Unless otherwise stated, the AC/DC adapters are not suitable for use in air
handling spaces or in wall cavities.
• Sauf mention contraire, les adaptateurs AC/DC ne sont pas appropriés pour
une utilisation dans les espaces d’aération ou dans les cavités murales.
• The installation must always be in accordance with the applicable provisions of
National Electrical Code ANSI/NFPA70, article725 and the Canadian Electrical
Code part1, section16. The power supply shall not be permanently fixed to
building structure or similar structure.
• Cette installation doit toujours être en accord avec les mesures qui s’applique
au National Electrical Code ANSI/NFPA70, article725, et au Canadian Electrical
Code, partie1, section16. La source d’alimentation ne devra pas être fixée de
façon permanente à une structure de bâtiment ou à une structure similaire.
