Faber STRATUS NB Series User Manual

90
8.b

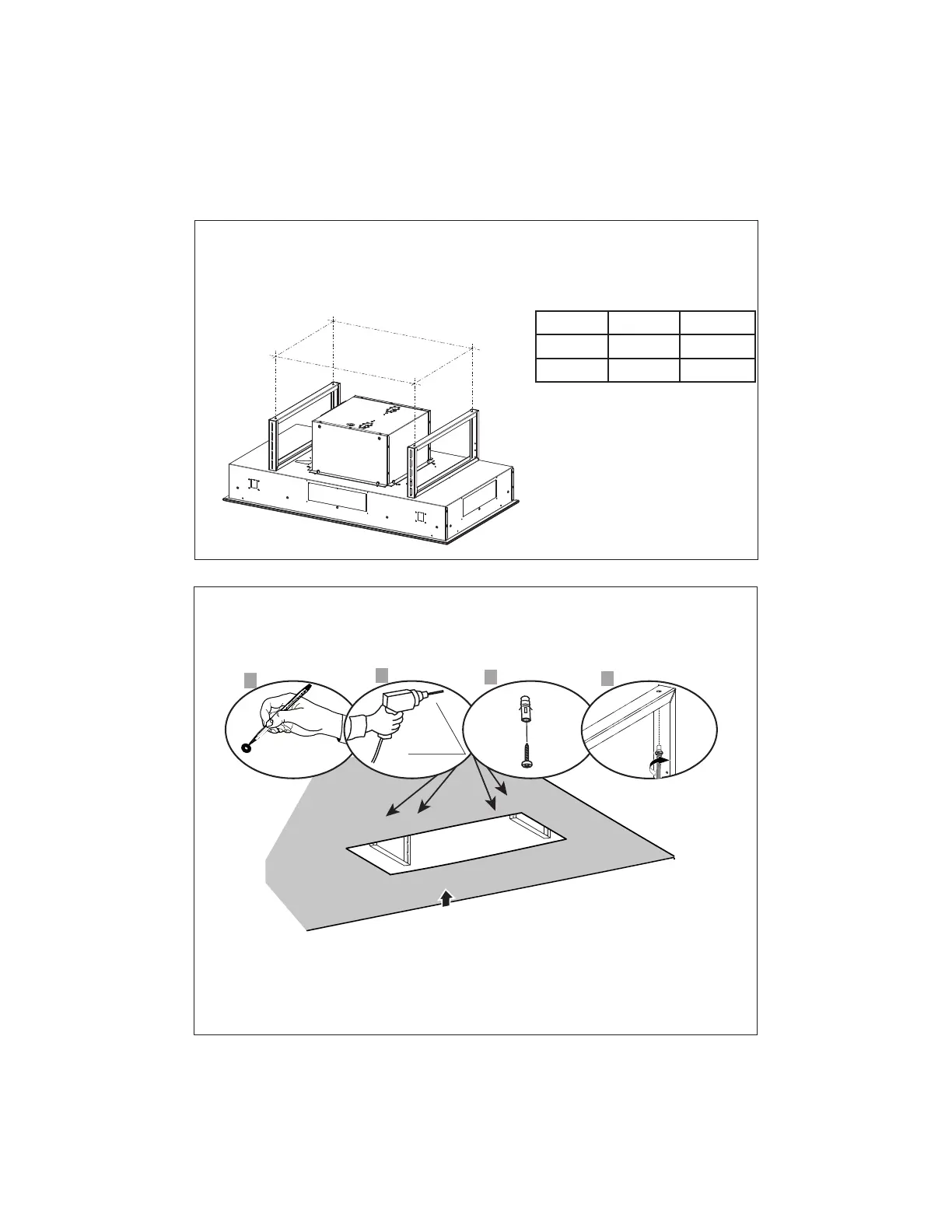

9HDDFRQWLQXDFLyQXQDLPDJHQGHWDOODGDSDUDWDODGUDUORVDJXMHURVHQODVXSHU¿FLHGH¿MDFLyQGHQWUR
GHOWHFKRRVR¿WRTXHOXHJRVHXVDUiSDUDPRQWDUORVDFFHVRULRVGHOVRSRUWH/RVVXMHWDGRUHVXWLOL]DGRV
deben ser compatibles con el agujero de 5/16" y se adquieren por separado.
Campana X Y
36" 15 3/4" 23 5/8"
48" 15 3/4" 31
5/8"
,QVWDODFLyQGHVRSRUWHGHWHFKRSDUDVR¿WR
´
´´
Instalación de soporte en el techo
Use los soportes para marcar los agujeros para ubicar los sujetadores del techo (se venden por separado).
Use enchufes de pared u otro accesorio de sujeción en conjunción con los sujetadores de techo (se
venden por separado).
(1) Marque los centros del agujero.
(2) Use una broca de 5/16" para hacer este agujero.
(3) Use tacos de pared si es apropiado u otros herrajes de sujeción en conjunción con los sujetadores de
techo (se compran por separado).
 8VHORVWRUQLOORVDSURSLDGRVXRWURDFFHVRULRGH¿MDFLyQMXQWRFRQORVVXMHWDGRUHVGHWHFKRVHFRPSUDQ
SRUVHSDUDGRSDUD¿MDUORVVRSRUWHV
8.c
x4
Ø 5/16”
1/4 “
1/4 “
Ø 5/16”
Ø
1
2
3
4
Y
X
