25
PT
• O cabo eléctrico (H05 RR-F, H05 RN-F ou H05 VV-F) deverá ser suficientemente
comprido para ser ligado ao forno a encastrar colocado no chão em frente do móvel.
Para o fazer o aparelho deve estar desligado da rede:
• Abra o alçapão situado em baixo à direita da chapa traseira desatarraxando os 2
parafusos, em seguida gire o alçapão.
• Retire o revestimento de cada fio do novo cabo eléctrico ao longo de 12 mm.
• Torça cuidadosamente os filamentos.
• Desatarraxe os parafusos do bloco terminal e retire o fio eléctrico a substituir.
• Introduza o cabo eléctrico pelo lado da chapa no serra-cabos situado à direita do
bloco terminal.
• Ligue os fios do cabo em conformidade com as marca(s) inscrita(s) na caixa.
• Todos os filamentos dos fios eléctricos devem ficar presos sob os parafusos.
• O fio da fase sobre o terminal L.
• O fio de terra de cor verde-amarelo deve ser ligado ao terminal .
• O fio do neutro (azul) ao terminal N.
• Aparafuse completamente os parafusos do bloco terminal e verifique a ligação
puxando por cada fio.
• Fixe o cabo por intermédio do serra-cabos situado à direita do terminal.
• Feche o alçapão servindo-se dos 2 parafusos.
Substituição do cabo eléctrico
Não podemos ser responsabilizados em caso de acidente consecuti-
vo a uma ligação à terra inexistente, defeituosa ou incorrecta.
Como instalar o seu forno?
•

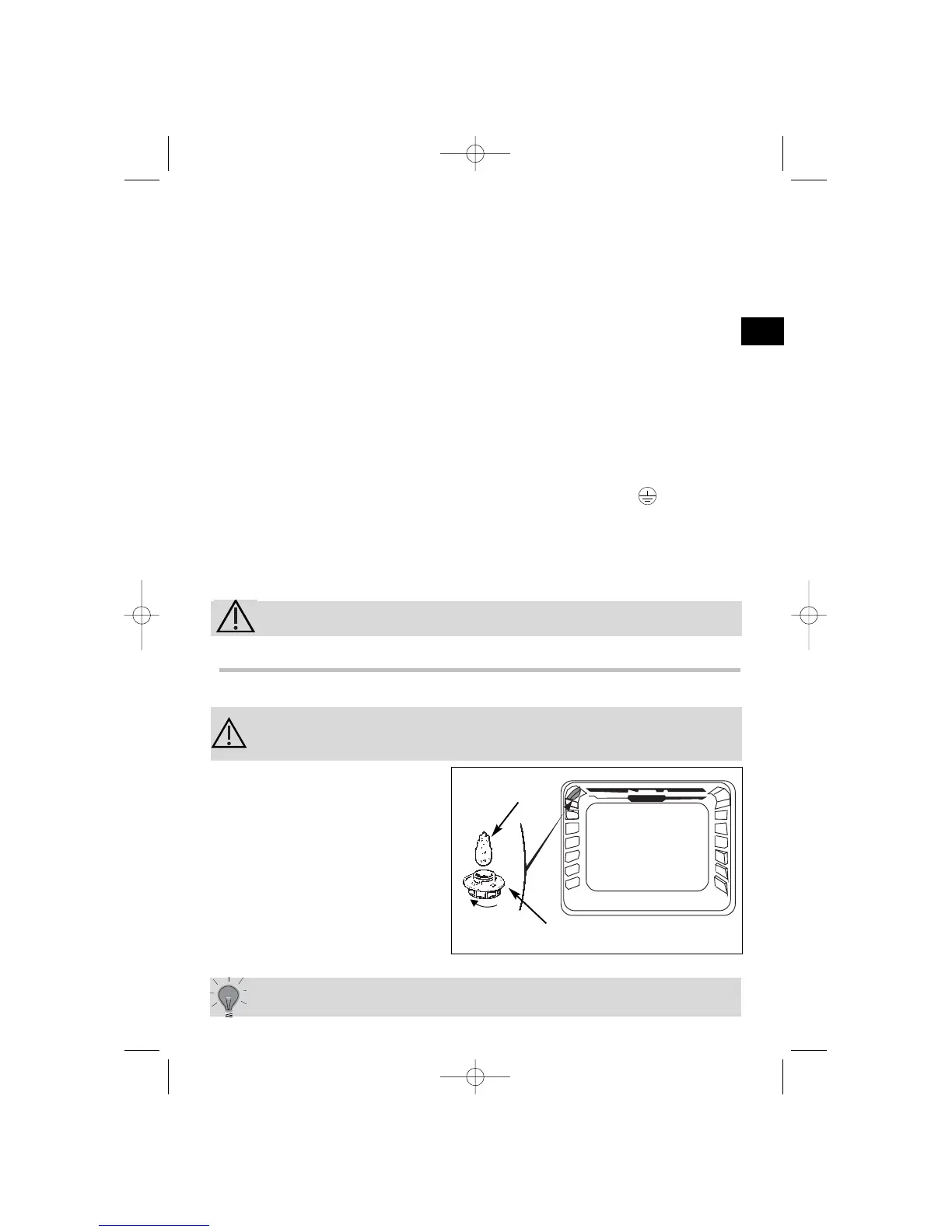

A lâmpada está situada no tecto da cavidade interna do seu forno.
a) Desaparafuse a janela (ver ao lado).
b) Desenrosque a lâmpada no
mesmo sentido.
Características da lâmpada:
- 15 W
- 220-240 V
- 300°C
- casquilho E 14
c) Mude a lâmpada e torne a
montar a armação em forma de postigo. Ligue novamente o forno.
Ampola
Desenrosque
Armação em forma de postigo
Desligue o seu forno antes de efectuar qualquer tipo de
intervenção sobre a lâmpada e deixe arrefecer o aparelho, se
necessário for.
4.
Como mudar a lâmpada?
enfie uma luva de borracha para poder desmontar com mais
facilidade a armação e a lâmpada.
