ES
• El cable de alimentación (H05 RR-F, H05 RN-F o H05 W-F) debe ser lo
suficientemente largo como para conectarlo al horno que se va a empotrar cuando
éste está en el suelo delante del mueble.
Para ello, con el aparato desconectado de la red:
• Abra la trampilla situada en la parte inferior derecha de la tapa trasera
destornillando los 2 tornillos, y a continuación haga girar la trampilla sobre su eje.
• Pele cada uno de los hilos del nuevo cable de alimentación a lo largo de 12 mm.
• Retuerza con cuidado las hebras.
• Afloje los tornillos del borne y retire el cable de alimentación que se va a cambiar.
• Introducir el cable de alimentación por el lateral de la tapa en el guardacables
situado a la derecha del borne.
• Conecte los hilos del cable según la(s) señal(es) indicadas en el borne.
• Todas las hebras de los hilos de alimentación deben estar aprisionadas bajo los tornillos.
• El hilo de fase sobre el borne L.
• El hilo de tierra color verde-amarillo debe estar conectado al borne .
• El hilo neutro (azul) sobre el borne N.
• Fije los tornillos de los bornes a fondo y compruebe la conexión tirando de cada
uno de los hilos.
• Fije el cable con el guardacables situado a la derecha de los bornes.
• Cierre la tapa con los dos tornillos.
Cambio del cable de alimentación
No asumimos ningún tipo de responsabilidad en caso de
accidente debido a la falta de conexión de toma de tierra, o a
una conexión defectuosa o incorrecta.
¿Cómo instalar el horno?

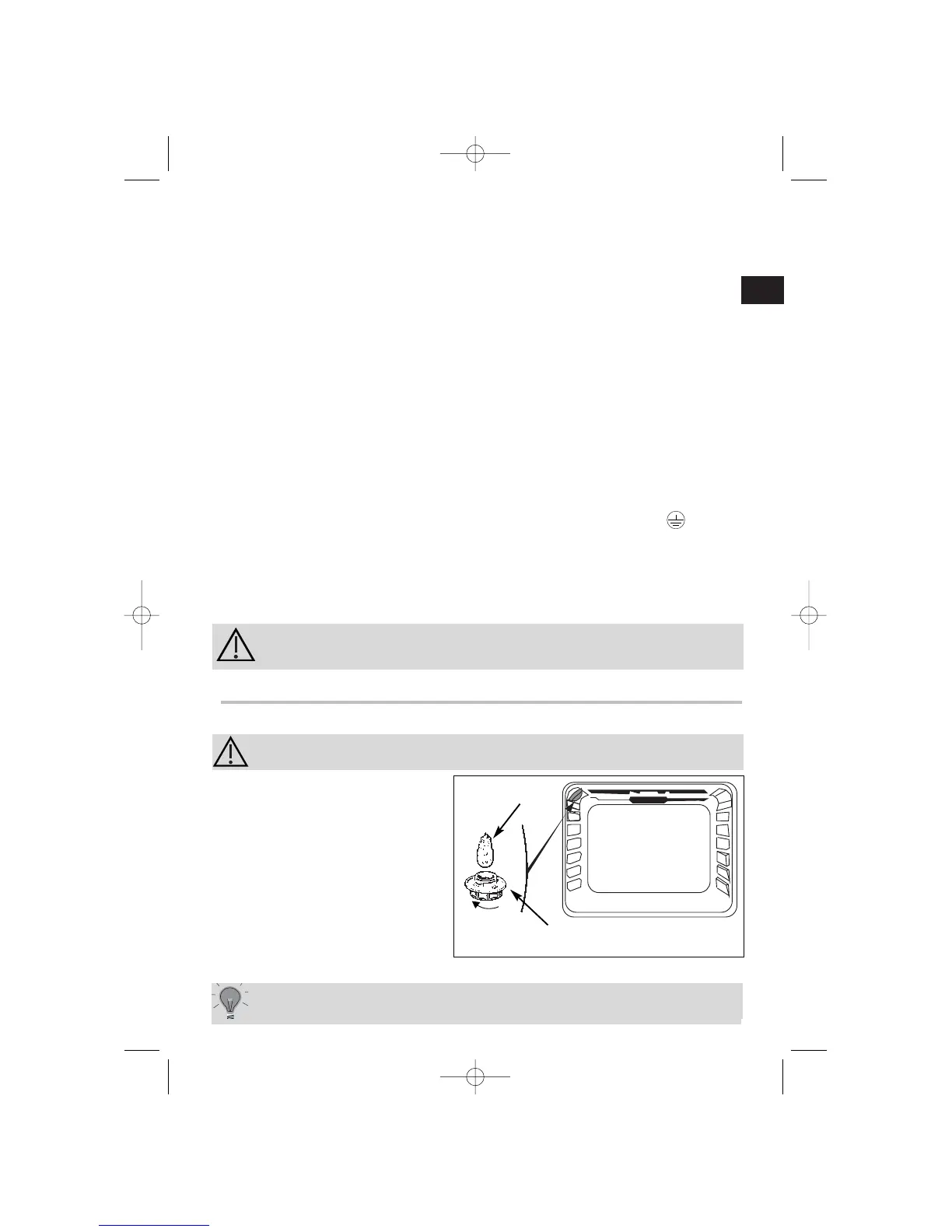

• La lámpara se encuentra en la bóveda del interior del horno.
a) Desenrosque la tulipa (véase
esquema).
b) Desenrosque la bombilla en el
mismo sentido.
Características de la bombilla:
- 15 W
- 220-240 V
- 300°C
- Casquillo E 14
c) Cambiar la bombilla, volver a montar la tulipa y enchufar el horno.
Bombilla
Desenroscar
Tulip
Desconecte el horno antes de realizar cualquier intervención con
la bombilla y si fuere necesario deje que el aparato se enfríe.
4.
Cómo cambiar la lámpara
Para desenroscar la tulipa y la bombilla, utilice un guante de
goma que facilitará la tarea de desmontaje.
7
