29

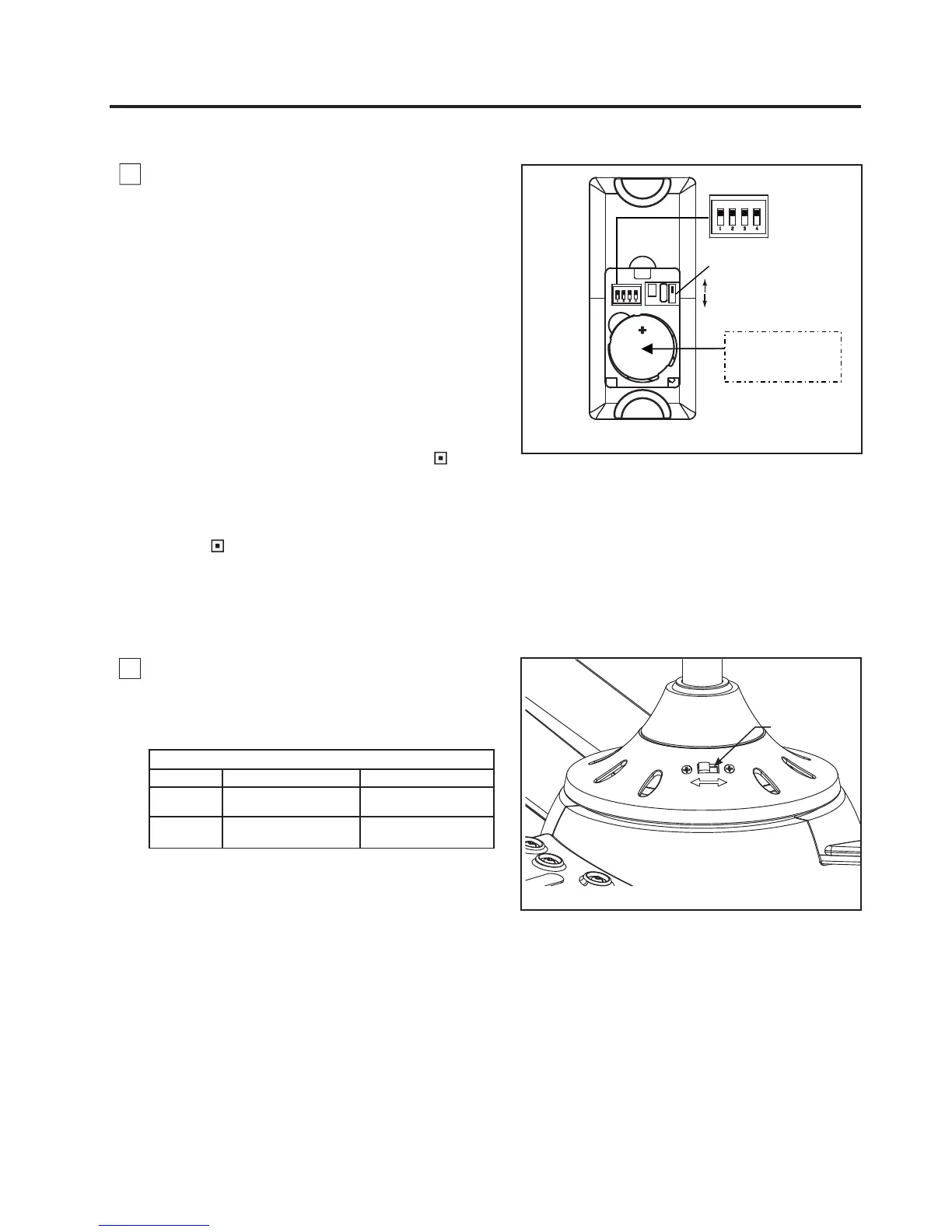

Cómo utilizar su control remoto de mano (cont.)
Figura 5
4. Proceso de emparejamiento del Recepctor y
Transmisor: (Figura 4)
– El receptor y el transmisor que lo acompaña están
emparejados de fábrica. Si sustituye el transmisor o
el receptor, debe seguir el siguiente proceso antes
de poder usar la unidad. El receptor fanSync puede
emparejarse con hasta (5) transmisores.
NOTA: El emparejamiento de dispositivos inteligentes
es ilimitado.
– Tras la instalación de la unidad del receptor,
configure el código deseado del transmisor movien-
do los interruptores DIP (ubicados debajo de la
carcasa de la batería) arriba o abajo para colocarlos
en la posición deseada. Cuando el código haya sido
configurado, desconecte y vuelva a conectar el
ventilador a la fuente de alimentación y mantenga
pulsado el botón de apagado del ventilador ( )
durante 1 – 3 segundos. El ventilador se apagará.
Vuélvalo a encender a velocidad media para indicar
que el proceso de emparejamiento se ha completa-
do. Tenga en cuenta que debe pulsar el botón de
apagado ( ) en un rango de 30 segundos de
desconectar el ventilador. No es necesario volver a
emparejar el ventilador tras sustituir las pilas. Cada
receptor fanSync puede emparejarse con cinco (5)
transmisores diferentes (con diferentes códigos de
interruptor DIP).
NOTA: Los transmisores pueden emparejarse con
múltiples receptores. Cuando realice este proceso,
tenga cuidado para no emparejar el transmisor a
receptores no deseados. Se sugiere que los
ventiladores estén a más de 7 pies de distancia y
en enchufes diferentes.
Interruptores DIP
Figura 4
CR2430 3V
21',3
Interruptores de
más tenue
DIMMER
ON/OFF
Información sobre el interruptor de reversa
Temporada
Verano
Invierno
Dirección de rotación
En dirección de las
manecillasdel reloj
En dirección contraria
a las manecillas del reloj
Derecha
Izquierda
Posición del interruptor
Interruptor
del Reversa
5. Si se desea que el flujo del aire vaya en la
dirección opuesta, apague el ventilador y espere a
que se detengan las palas. Deslice la carcasa de la
cubiertapara visualizar el interruptor del reverso.
(Figura 5)
