Unidad del motor del ventilador•
Soporte de suspensión•
Unidad de luz LED•
Ensamble de la placa
de iluminación/vidrio
•
Juego de aspas •
• Cubierta del cable del kit
de iluminación
Tapón de plástico•
Control de pared•
NOTA: Si no está seguro de la descripción de una pieza,
consulte la ilustración del despiece.

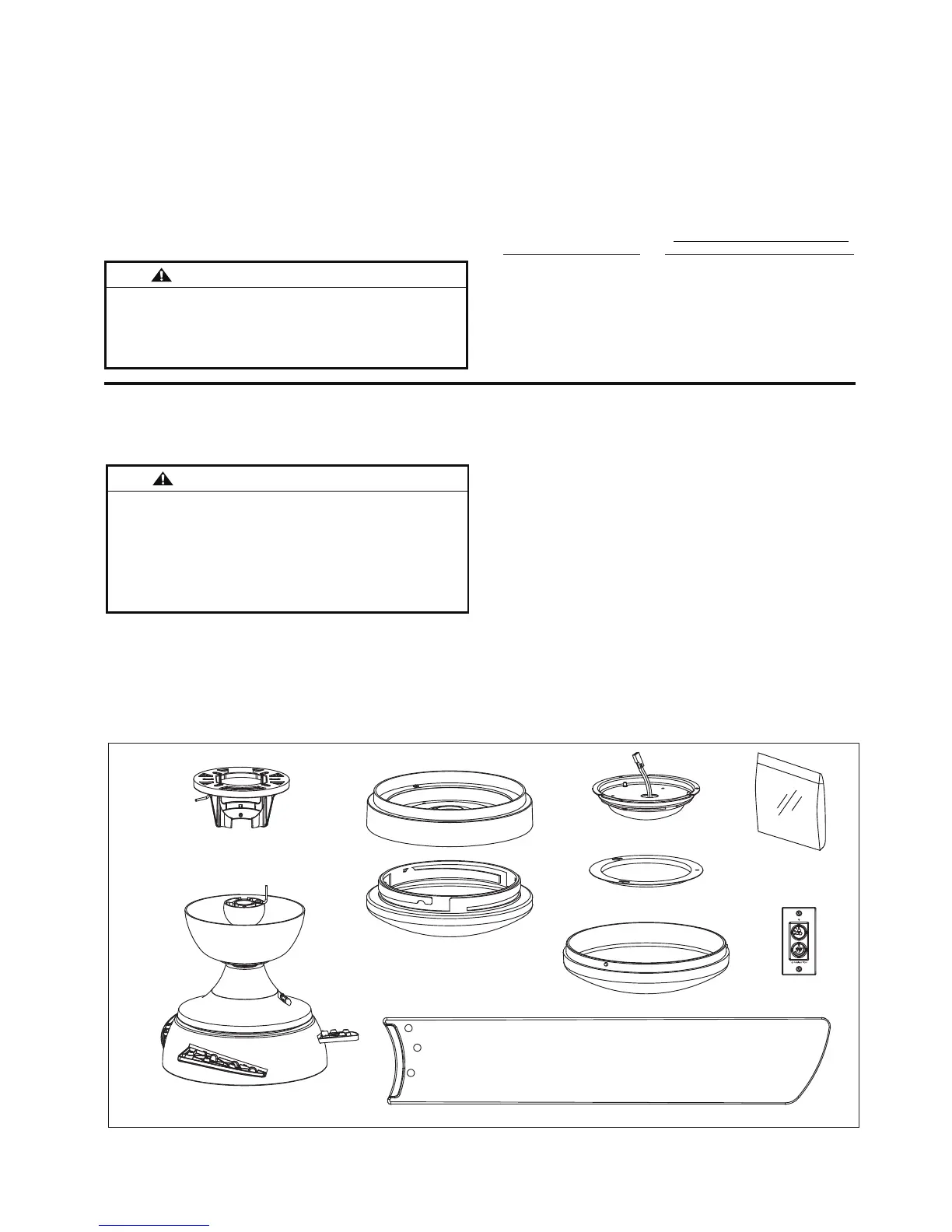

1. Verifique que haya recibido las siguientes piezas:
ADVERTENCIA
No instale o utilice el ventilador si falta alguna pieza o si hay
piezas dañadas. Este producto está diseñado para ser usado
sólo con las piezas suministradas o losaccesorios indicados
por Fanimation específicamente para el mismo. La sustitución
de piezas o accesorios no designados por Fanimation
para usarse con este producto podría ocasionar lesiones
personales o daños en el ventilador. Póngase en contacto
con su tienda si faltan piezas o hay piezas dañadas.
Bolsas de accesorios:
Instrucciones para el desempaque
Para su comodidad, marque cada uno de los pasos. A medida que completa cada paso, coloque una marca de verificación.
Con esto se asegurará de completar todos los pasos y podrá saber desde dónde retomar si fuera interrumpido.
• Destornillador Phillips
• Escalera de tijera
• Destornillador de ¼˝
• Pelacables
• Tres conectores de
cables (incluidos)
Este manual está diseñado para facilitar al máximo el ensamblaje, la
instalación, el funcionamiento y el mantenimiento de su ventilador de techo.
Herramientas necesarias
para el ensamblaje
ADVERTENCIA
Antes de ensamblar el ventilador de techo, consulte la
sección sobre el método correcto de instalación eléctrica del
ventilador (página 24). Si siente que no posee la experiencia
o los conocimientos eléctricos necesarios, contrate a un
electricista autorizado para instalar el ventilador.
La caja de distribución eléctrica y los conectores de la caja deben ser del tipo
requerido por el código local. El c
able más pequeño debe ser un cable de tres
conductores (de dos conductores con conexión a tierra) del siguiente tamaño:
NOTA: coloque las piezas de las bolsas de piezas individuales en un
contenedor pequeño para evitar que se extravíen. Si faltan piezas, pón-
gase en contacto con su proveedor local.
Materiales
tamaño del cable según el A.W.G.
(Calibre de Alambre Estadounidense)
longitud del cable instalado
14
12
hasta 15,2 m (50 pies)
de 15,2 a 30,5 m (50 a 100 pies)
– Destornillador Phillips de 4˝
– Cuatro conectores de cables
– Kit de balanceo
– 3/16˝-24 Tornillo corto de
cabeza dentada con arandela plana
(aspas a buje del motor)
– Tornillos para cajas de conexiones
– Arandela plana, acero inoxidable
, acero inoxidable
Unidad del motor del ventilador
Soporte de suspensión
Bolsas de
accesorios
Juego de aspas
Unidad de luz LED
Ensamble de la placa
de iluminación/vidrio
Tapón de plástico
Control de pared
Cubierta del cable del kit de
iluminación
