Aditamentos utilizados:
Tornillos de
3/16˝-24 y arandela de plana
(3 por de aspas)

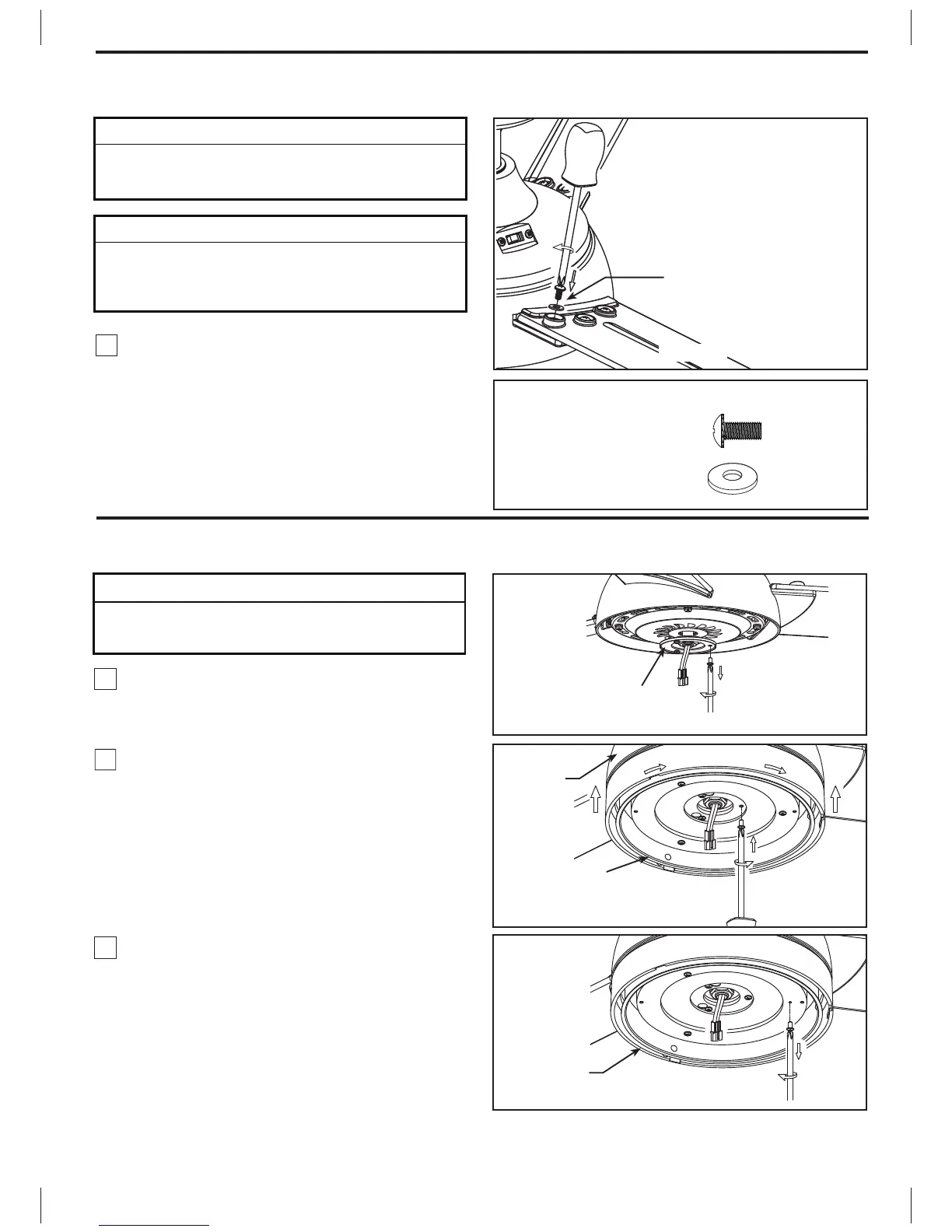

Cómo ensamblar las aspas del ventilador de techo
1. Coloque el aspa en la ranura del ensamble del
motor y sobre los postes roscados con tornillos de
3/16˝-24 y arandela de plana. (Figura 1)
▲ADVERTENCIA
Para reducir el riesgo de lesiones personales, no doble
los soportes de aspas al instalarlos, balancear las aspas
o limpiar el ventilador. No coloque objetos extraños
entre las aspas del ventilador en funcionamiento.
NOTA DE INSTALACIÓN
No conecte las aspas hasta que el ventilador esté
totalmente instalado. Instalar el ventilador con las aspas
colocadas podría ocasionar daños en las mismas.
Tornillos de
3/16˝-24
Arandela de plana
Cómo ensamblar las kit de luz
A fin de reducir el riesgo descargas eléctricas, desconecte
el circuito de suministro eléctrico al ventilador antes de
instalar el kit de iluminación.
PRECAUCIÓN
3. Extraiga uno de los tres tornillos del placa de
iluminación y guarde los tornillos para pasos
posteriores. Afloje levemente los otros dos tornillos.
(Figura 3)
1. Extraiga uno de los tres tornillos del soporte
ubicado en la parte inferior de la unidad del motor
y guarde los tornillos para pasos posteriores.
Afloje levemente los otros dos tornillos. (Figura 1)
2. Instale la placa de iluminación en el soporte
utilizando las dos el soporte utilizando las dos
ranuras principales. Vuelva a colocar el tercer
tornillo y asegure apriete. (Figura 2)
Unidad del motor
Unidad del
motor
Placa de iluminación
Placa de
iluminación
