Figura 5
Figura 4
4. (Opción A – Para su uso con el kit de iluminación)
26
Figura 6
Figura 7
Figura 8
Instale el conector de 2 clavijas desde unidad de luz
LED conexión a la unidad del motor. (Figura 4)
A fin de reducir el riesgo descargas eléctricas,
desconecte el circuito de suministro eléctrico al
ventilador antes de instalar el kit de iluminación.
PRECAUCIÓN
5. Instale la unidad LED en la ernsamble de la
placa de iluminación mediante los dos chaveteros.
Vuelva a colocar el los tornillos y apriete todos los
tornillos. (Figura 5)
La fuente de luz está diseñado para esta aplicación
específica y puede recalentarse si reparado por
personal no capacitado. Si se requiere ningún tipo
de servicio, el producto debe ser devuelto a un
centro de servicio autorizado para su revisión o
reparación.
PRECAUCIÓN

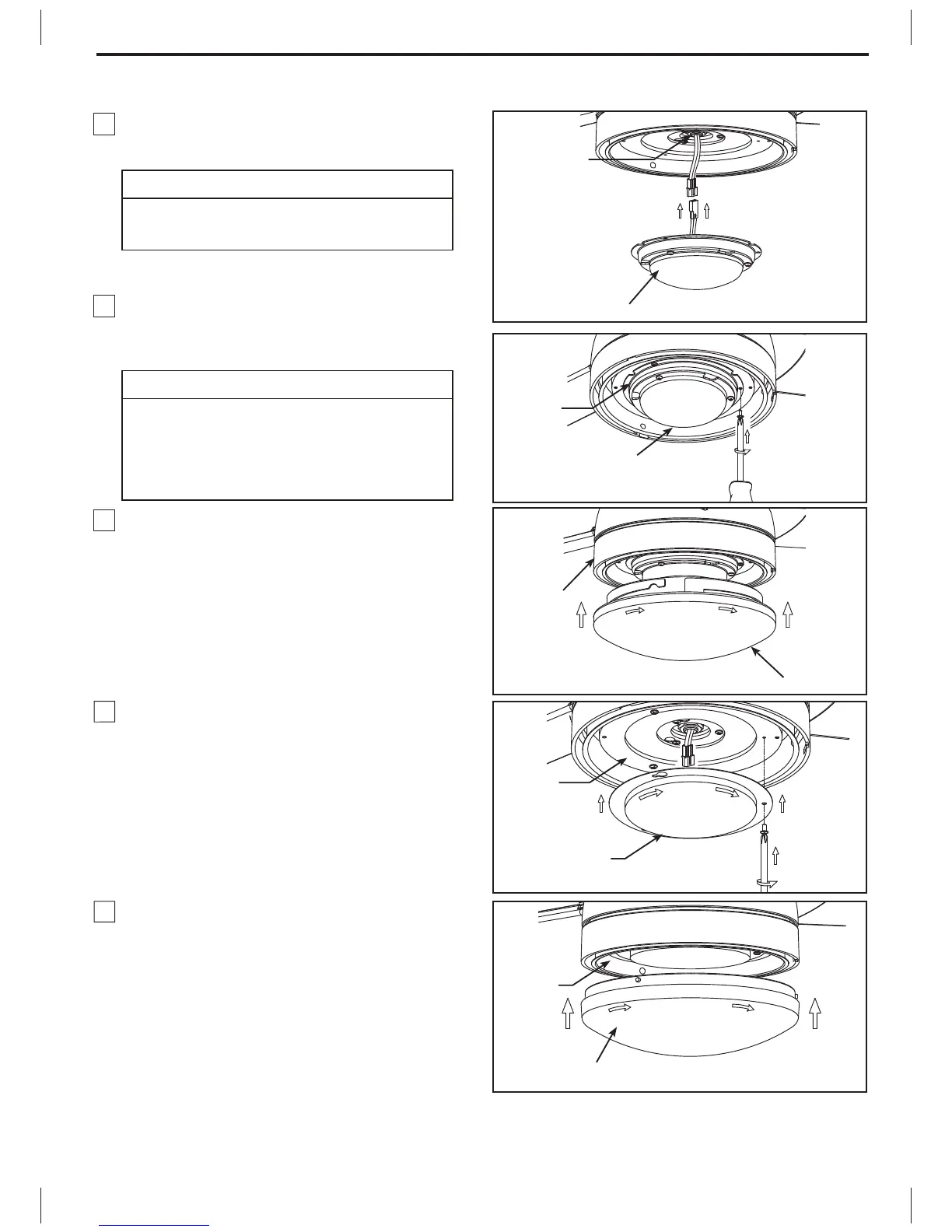

Cómo ensamblar las kit de luz (cont.)
Vidrio
6.
7. (Opción B – Para su uso con la tapón de plástico)
Asegure el vidrio en al placa de iluminación
girándolo en el sentido de las agujas del reloj y sin
apretar demasiado. (Figura 6)
Placa de
iluminación
Placa de
iluminación
Placa de
iluminación
Placa de
iluminación
Unidad del motor
Unidad de luz LED
Unidad de luz LED
Cubierta del cable
del kit de iluminación
Tapón de plástico
Instale la cubierta del cable del kit de iluminación en la
placa de iluminación
utilizando los tornillos retirados
previamente fije con seguridad los tres tornillos.
(Figura 7)
8. Monte el la tapón de plástico en la placa de
iluminación girándolo en el sentido de las agujas del
reloj. (Figura 8)
