Équilibrage du débit d'air (suite)

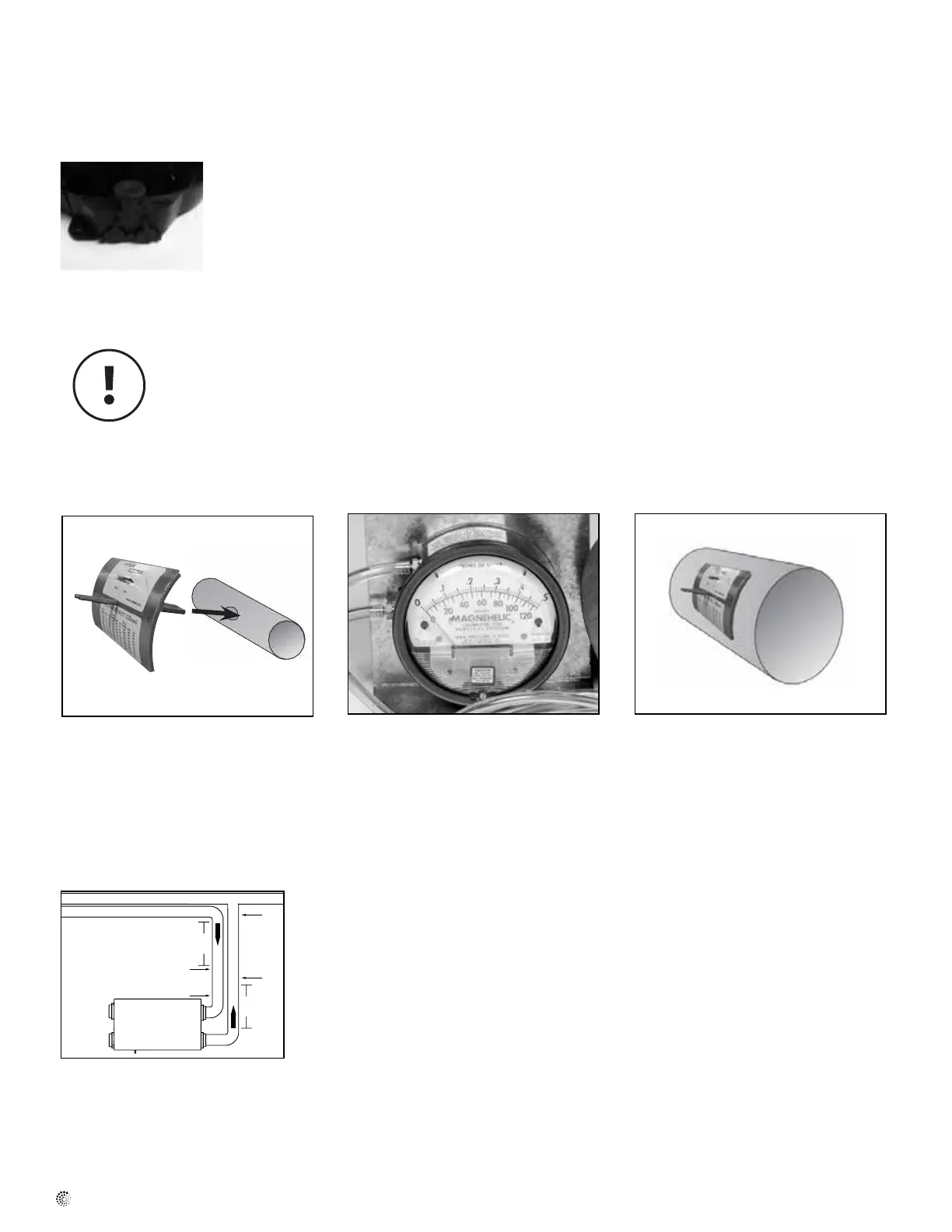

1 Percez un trou dans le conduit et insérez
le poste de mesure des débits. Assurez-
vous que la flèche de sens de l’air du poste
de mesure des débits pointe dans le sens
du débit d’air. Fixez le poste de mesure des
débits avec du ruban adhésif.
2 Avant de prendre la lecture, assurez vous
niveau et indique 0. Consultez le tableau
du poste de mesure pour déterminer le
débit d’air de l’appareil.
3 Réglez le registre « Supply Air Out » (sortie
de l’air fourni) de façon à obtenir le débit
régler le registre « Exhaust Air Out »
(sortie de l’air vicié).
ici
457mm
(18po)
ici
457mm (18po)
mauvaises lectures, mesurez le débit d’air
dans un conduit d’acier à au moins 457mm
(18 po) de l’appareil ou d’un coude et avant
toute connexion avec un autre conduit. Les
mesures devraient être prises avant toute
transition dans les conduits, afin de
Mesure du flot d'air en utilisant la méthode du poste de mesure des débits
Ajustement des débits d'air
sur le côté du registre. Le registre est complètement ouvert lorsque les pointeurs sont orientés vers le haut
NE PAS TOURNER LA MOLETTE DE POSITIONNEMENT DANS LE SENS ANTI-HORAIRE LORSQUE LES REGISTRES SONT COMPLÈTEMENT
OUVERTS, PUISQUE CELA PEUT ENDOMMAGER LE MÉCANISME
