• APP su smartphone Android per gestire: telecomando, ripetitore, aggiornamento rmware ed altre
funzionalità evolute
• Utilizzabile su tavolo o installabile a muro (grazie alla compatibilità VESA 100x100)
• Gestione di punteggi, cronometro, numero del match, cartellini di penalità e passività, priorità
• Valigetta per il trasporto (opzionale).
1.4. Congurazione anteriore del pannello FA-15 (display)
La parte anteriore dell’apparecchio è completamente dedicata a un ampio display così composto:
REMOTE
1 1
5
6
7
5
6
7
2 3 4
88 13 11129 910 1014 12
1. Segnalazioni stoccata
2. Cronometro
3. LED ricezione telecomando infrarosso
4. Tasto REMOTE
5. Segnalazioni luci bianche
6. Segnalazioni anomalie
7. Cartellini passività
8. Punteggi
9. Cartellini rossi
10. Cartellini gialli
11. LED di stato:
• spento: apparecchio in
funzionamento normale, STAND-
ALONE
• rosso: apparecchio in stand-by
• blu: apparecchio congurato come
MASTER in connessione wireless
• viola: apparecchio congurato come
SLAVE in connessione wireless
• giallo: apparecchio congurato
come SLAVE in connessione via cavo
12. Segnalazione priorità
13. Numero match
14. Segnalazione riarmo

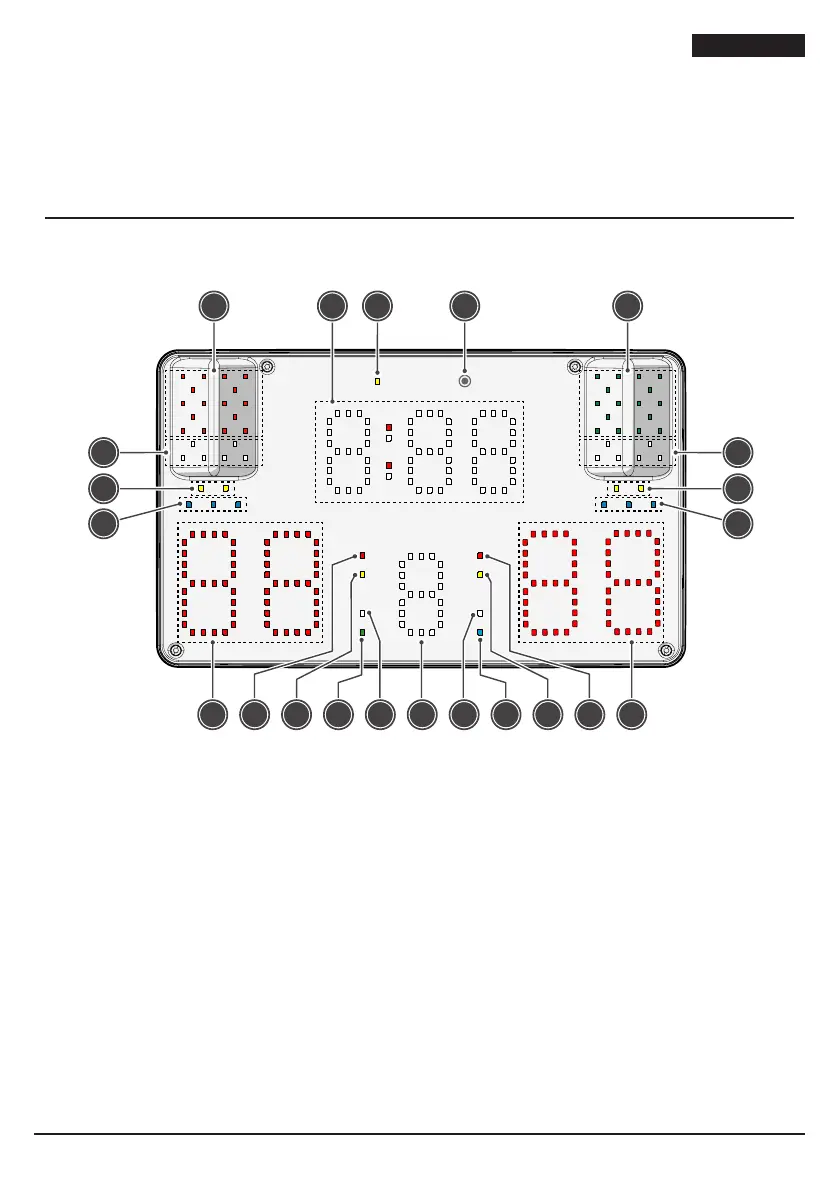

Fig. 1
Vista anteriore (display).
