• Application sur smartphone Android pour gérer : télécommande, répétiteur, mise à jour rmware et
d'autres fonctions évoluées
• Peut être utilisé sur une table ou bien xé au mur (grâce à la compatibilité VESA 100x100)
• Gestion des points, chronomètre, numéro du match, cartons de pénalité et passivité, priorité
• Mallette de transport (en option).
1.4. Conguration antérieure du panneau FA-15 (afcheur)
La partie antérieure de l'appareil est entièrement dédiée à un grand écran composé comme suit :
REMOTE
1 1
5
6
7
5
6
7
2 3 4
88 13 11129 910 1014 12
1. Signalisations de la touche
2. Chronomètre
3. LED réception télécommande infrarouge
4. Touche REMOTE
5. Signalisations lumières blanches
6. Signalisations anomalies
7. Cartons passivité
8. Scores
9. Cartons rouges
10. Cartons jaunes
11. LED d'état :
• éteint : appareil en mode de
fonctionnement normal, AUTONOME
• rouge : appareil en mode veille
• bleu : appareil conguré comme
MASTER en mode de connexion sans l
• violet : appareil conguré comme
SLAVE en mode de connexion sans l
• jaune : appareil conguré comme
SLAVE en mode de connexion câblée
12. Signalisations priorité
13. Numéro match
14. Signalisation réarmement

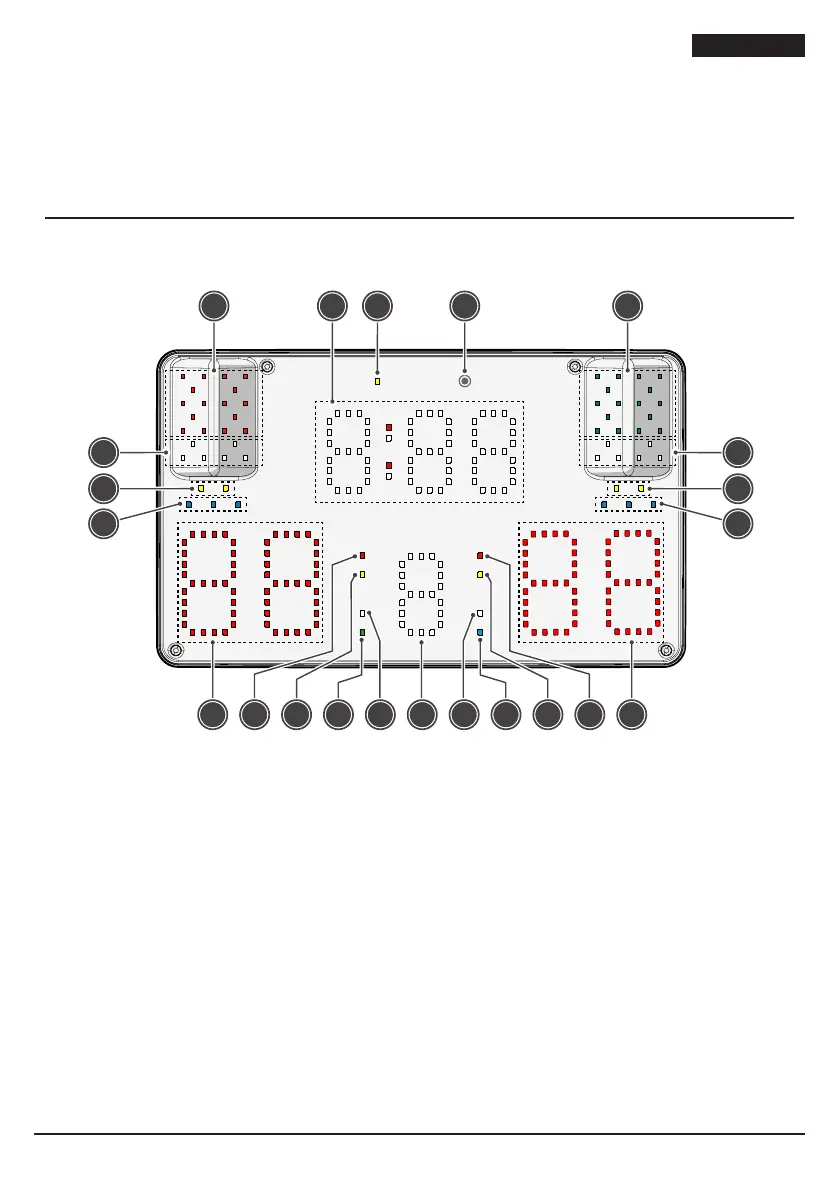

Fig. 1
Vue antérieure (afcheur).
