2.2. Installation et branchements
FA-15 a été conçu et fabriqué pour être posé au sol ou sur une table. Il peut également être xé au mur
grâce à l'adaptation VESA 100x100 prévue au dos de l'appareil. Dans ce dernier cas, choisir
soigneusement le mur, les chevilles et les vis à utiliser en contrôlant qu'ils sont bien en mesure de
soutenir le poids de l'appareil.

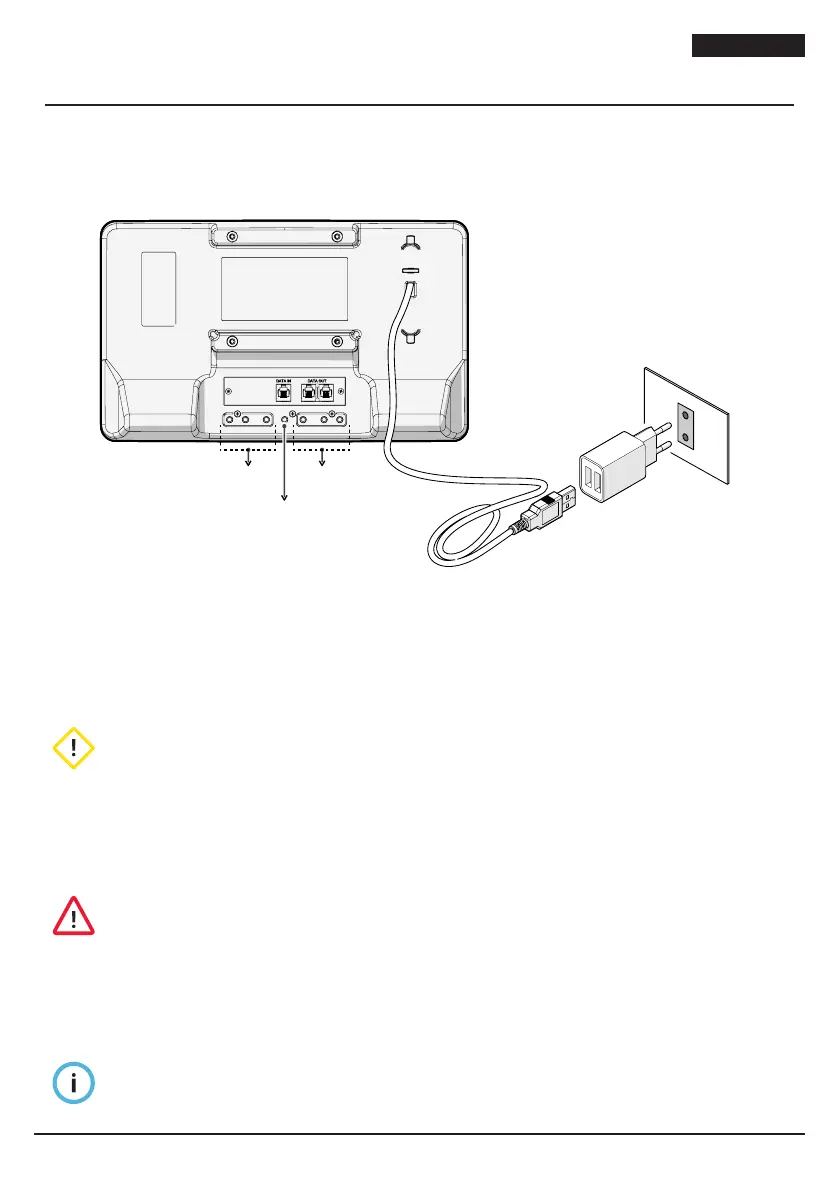

Après avoir positionné le panneau FA-15, il est possible d'effectuer les branchements ci-dessous.
aux
ARMES
aux
ARMES
prise de
COURANT
ÉLECTRIQUE
BLOC
D'ALIMENTATION
à la
PISTE
Fig. 4
Connexions
Alimentation électrique
FA-15 est fourni en standard avec une alimentation USB à che secteur interchangeable selon le réseau
de distribution d'électricité du pays d'utilisation.
MISE EN GARDE
Avant de brancher le bloc d'alimentation à la prise de courant, contrôler que :
• l'installation électrique est réalisée dans le respect des normes spéciques et par du
personnel professionnellement qualié
• le voltage de l'unité d'alimentation, indiquée sur sa plaque signalétique, correspond à la
tension de la ligne présente à la prise de courant
• la che est facilement accessible étant donné qu'elle est considérée comme le dispositif
de déconnexion de l'alimentation électrique de l'appareil dans son installation nale.
ATTENTION DANGER ÉLECTRIQUE
En cas de prise de courant non adaptée à recevoir la che utilisée, ne pas forcer l'introduction
de cette dernière.
Pour alimenter l'appareil :
1. introduire la che du bloc d'alimentation dans la prise
2. brancher le câble d'alimentation USB, présent au dos du panneau FA-15, à une sortie du bloc
d'alimentation.
Remarque
En cas d'utilisation nécessaire d'une rallonge USB, il est recommandé de respecter une
longueur maximale de 2 m et une section de 22AWG.
