3.3. Appareils en modalité MASTER - SLAVE
FA-15, conguré comme MASTER, peut être mis en communication avec d'autres appareils FA-15
congurés comme SLAVE et faisant fonction de « répétiteurs » des mêmes informations présentes sur le
panneau FA-15 MASTER.
Les connexions entre les différents dispositifs peuvent être effectuées par câble ou sans l.
Remarque
• La connexion par câble a la priorité sur la connexion sans l.
• Un appareil FA-15, conguré comme SLAVE, est entièrement géré par l'appareil FA-15
conguré comme MASTER lui étant connecté (par câble ou sans l). La télécommande et
l'application, éventuellement appariées à l'appareil SLAVE, auront une fonctionnalité limitée.
• Les armes doivent toujours être connectées à l'appareil FA-15 conguré comme MASTER.
Connexion câblée
FA-15
est doté de deux sorties « DATA OUT » et d'une entrée « DATA IN » à utiliser pour les connexions
câblées entre les différents dispositifs. Les câbles sont de type téléphonique à 4 voies terminées par des
connecteurs RJ-14.
Le câble doit partir d'un des connecteurs « DATA OUT » de l’appareil MASTER (émetteur) et arriver au
connecteur « DATA IN » de l’appareil SLAVE (répétiteur).
Il est ainsi possible de connecter à chaque appareil MASTER jusqu'à deux appareils SLAVE. Il est
toutefois possible, à l'aide de duplicateurs RJ14 spéciaux, de dédoubler chaque câble de manière à
pouvoir connecter jusqu'à quatre appareils SLAVE.
À la connexion du câble, l'afcheur de l'appareil SLAVE (répétiteur) visualisera le message « CA SL ».
FA-15
MASTER
FA-15
SLAVE 1
FA-15
SLAVE 2
DATA IN
DATA IN
DATA OUT

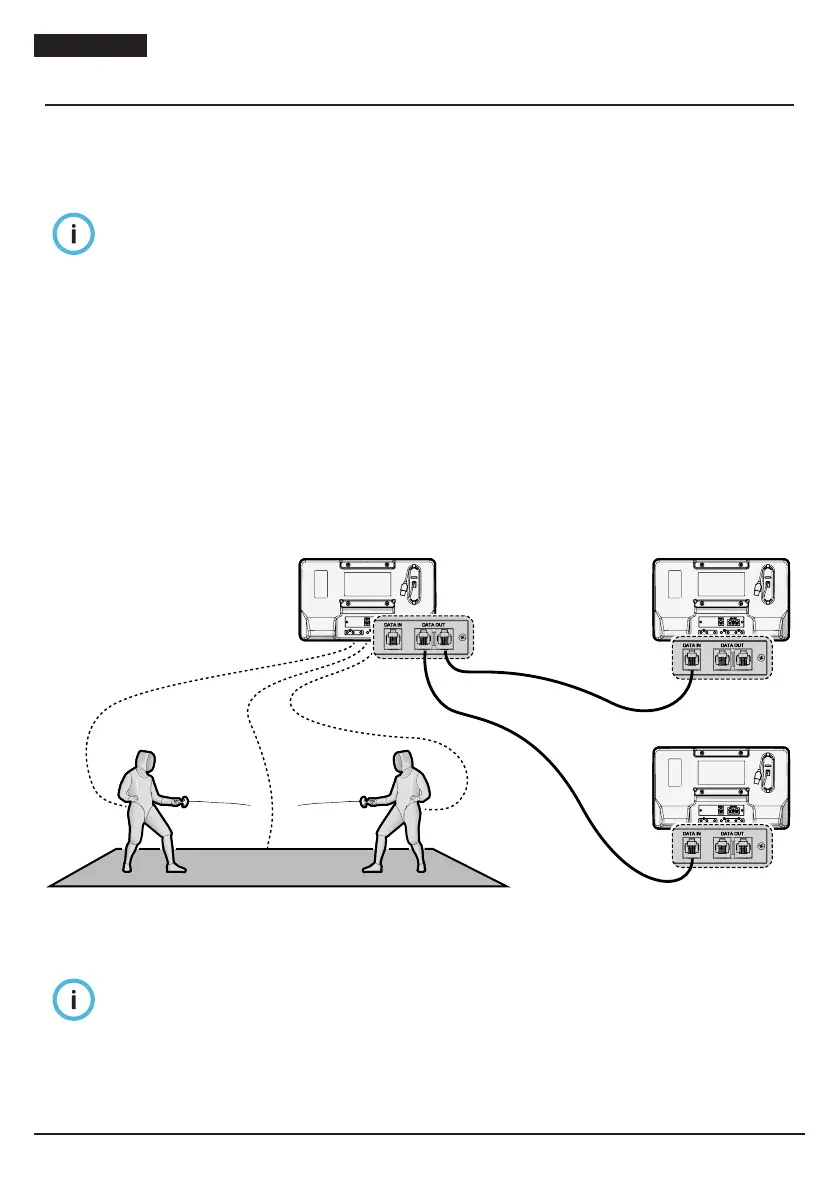

Fig. 6
Appareils en modalité MASTER - SLAVE avec connexion CÂBLÉE
Remarque
• À la déconnexion du câble, les appareils SLAVE sont à nouveau autonomes avec un
fonctionnement standard (AUTONOME).
• La longueur maximale des câbles est de 60 m.
• Le fonctionnement avec connexion câblée est compatible avec les produits FA-15, FA-05,
FA-07.
