ESPAÑOL
• Aplicación para smartphones Android que permite controlar: mando a distancia, repetidor,
actualización de rmware y otras funciones avanzadas
• Utilizable sobre mesa o instalable en pared (gracias a la compatibilidad VESA 100x100)
• Control de puntuaciones, cronómetro, número de match, tarjetas de penalización y pasividad, prioridad
• Maletín de transporte (opcional).
1.4. Conguración delantera del panel FA-15 (pantalla)
La parte delantera del aparato está dedicada íntegramente a una amplia pantalla, con la siguiente composición:
REMOTE
1 1
5
6
7
5
6
7
2 3 4
88 13 11129 910 1014 12
1. Indicaciones de tocado
2. Cronómetro
3. Led de recepción del mando a distancia
de infrarrojos
4. Botón REMOTE
5. Indicaciones de luces blancas
6. Indicaciones de fallos
7. Tarjetas por pasividad
8. Puntuaciones
9. Tarjetas rojas
10. Tarjetas amarillas
11. Led de estado:
• apagado: aparato en
funcionamiento normal, STAND-
ALONE
• rojo: aparato en stand-by
• azul: aparato congurado como
MASTER en conexión inalámbrica
• violeta: aparato congurado como
SLAVE en conexión inalámbrica
• amarillo: aparato congurado como
SLAVE en conexión por cable
12. Indicación de prioridad
13. Número de match
14. Indicación de rearme

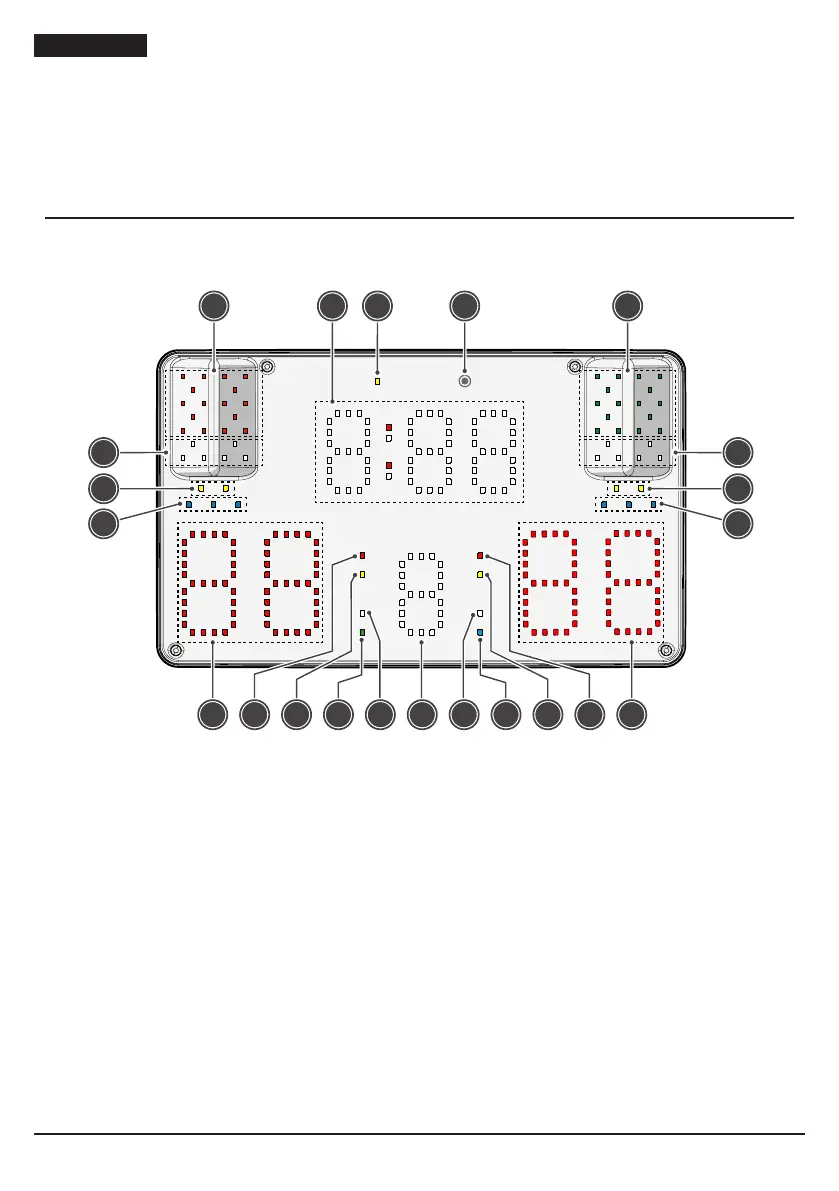

Fig. 1
Vista delantera (pantalla).
