2.2. Installazione e collegamenti
FA-15 è stato progettato e costruito per essere posizionato a pavimento oppure sopra un tavolo. In
alternativa può essere ssato a parete sfruttando la predisposizione VESA 100x100 posta sul retro
dell’apparecchio stesso. In quest’ultimo caso scegliere accuratamente la parete, i tasselli e le viti da
utilizzare, in quanto devono essere in grado di sostenere il peso dell’apparecchio.
Una volta posizionato il pannello FA-15 è possibile procedere con i collegamenti di seguito indicati.
alle
ARMI
alle
ARMI
presa di
ALIMENTAZIONE
ELETTRICA
ALIMENTATORE
alla
PEDANA

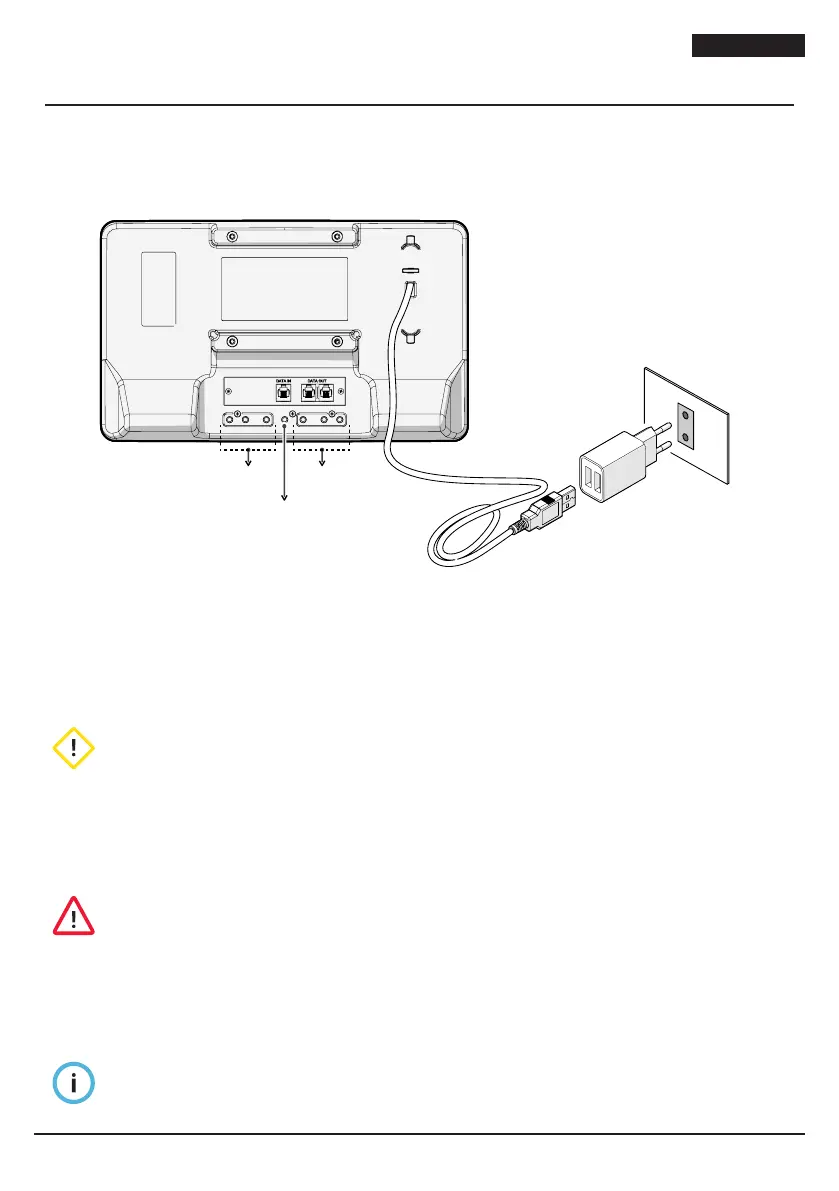

Fig. 4
Connessioni
Alimentazione elettrica
FA-15 viene fornito di serie con un alimentatore USB avente la spina di rete intercambiabile in funzione
alla rete di distribuzione elettrica dello Stato di utilizzo.
AVVERTENZA
Prima di collegare l’alimentatore alla presa di alimentazione elettrica vericare che:
• l’impianto elettrico sia realizzato nel rispetto delle Norme speciche e da personale
professionalmente qualicato
• il voltaggio dell’alimentatore, indicato sulla sua Targa Tecnica, corrisponda alla tensione
di linea presente alla presa di alimentazione
• la spina sia facilmente accessibile poiché è considerata il dispositivo di disconnessione
dalla rete elettrica dell’apparecchio nella sua installazione nale.
ATTENZIONE PERICOLO ELETTRICO
Nel caso in cui la presa di alimentazione NON sia di tipo adeguato a ricevere la spina
utilizzata, non forzare l’inserimento di quest’ultima.
Per alimentare l’apparecchio:
1. inserire la spina dell’alimentatore nella presa
2. collegare il cavo di alimentazione USB, presente sul retro del pannello FA-15, ad un’uscita
dell’alimentatore.
Nota
Nel caso sia necessario utilizzare una prolunga USB, si raccomanda di rispettare una
lunghezza massima di 2m e con sezione 22AWG.
