DEUTSCH
• APP für Android-Smartphone zur Verwaltung von: Fernbedienung, Verstärker, Firmware-Update
und weitere erweiterte Funktionen
• Als Tischgerät oder für die Wandmontage geeignet (dank VESA 100x100-Kompatibilität)
• Verwaltung von Punktzahl, Stoppuhr, Gefechtszähler, Karten für Strafen/Passivitäten, Prioritäten
• Koffer (optional).
1.4. Konguration der Vorderseite von FA-15 (Display)
Die Vorderseite des Geräts wird vollständig von einem großen Display eingenommen, das wie folgt
aufgebaut ist:
REMOTE
1 1
5
6
7
5
6
7
2 3 4
88 13 11129 910 1014 12
1. Trefferanzeige
2. Stoppuhr
3. Empfangs-LED der IR-Fernbedienung
4. REMOTE-Taste
5. Weiße Leuchtanzeigen
6. Störungsanzeigen
7. Strafkarten, Passivitäten
8. Punktzähler
9. Rote Karten
10. Gelbe Karten
11. Status-LED:
• ausgeschaltet: Gerät funktioniert im
normalen, STAND-ALONE-Betrieb
• rot: Gerät im Stand-by
• blau: Gerät ist als MASTER
konguriert und drahtlos verbunden
• lila: Gerät ist als SLAVE konguriert
und drahtlos verbunden
• gelb: Gerät ist als SLAVE
konguriert und kabelgebunden
12. Prioritäten-Anzeige
13. Gefechtszähler
14. Rücksetzungs-Anzeige

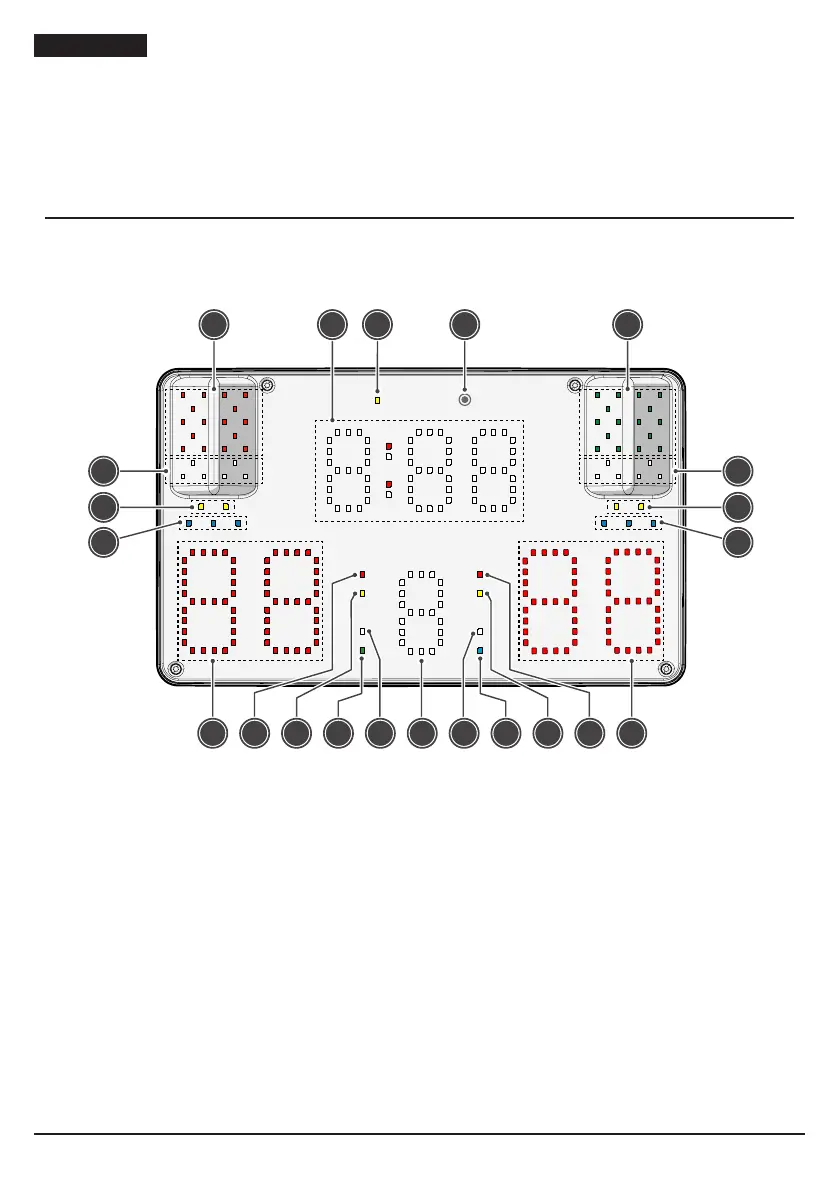

Fig. 1
Vorderseite (Display).
