FR-41
| evation
A
5.2
6
7
5.1

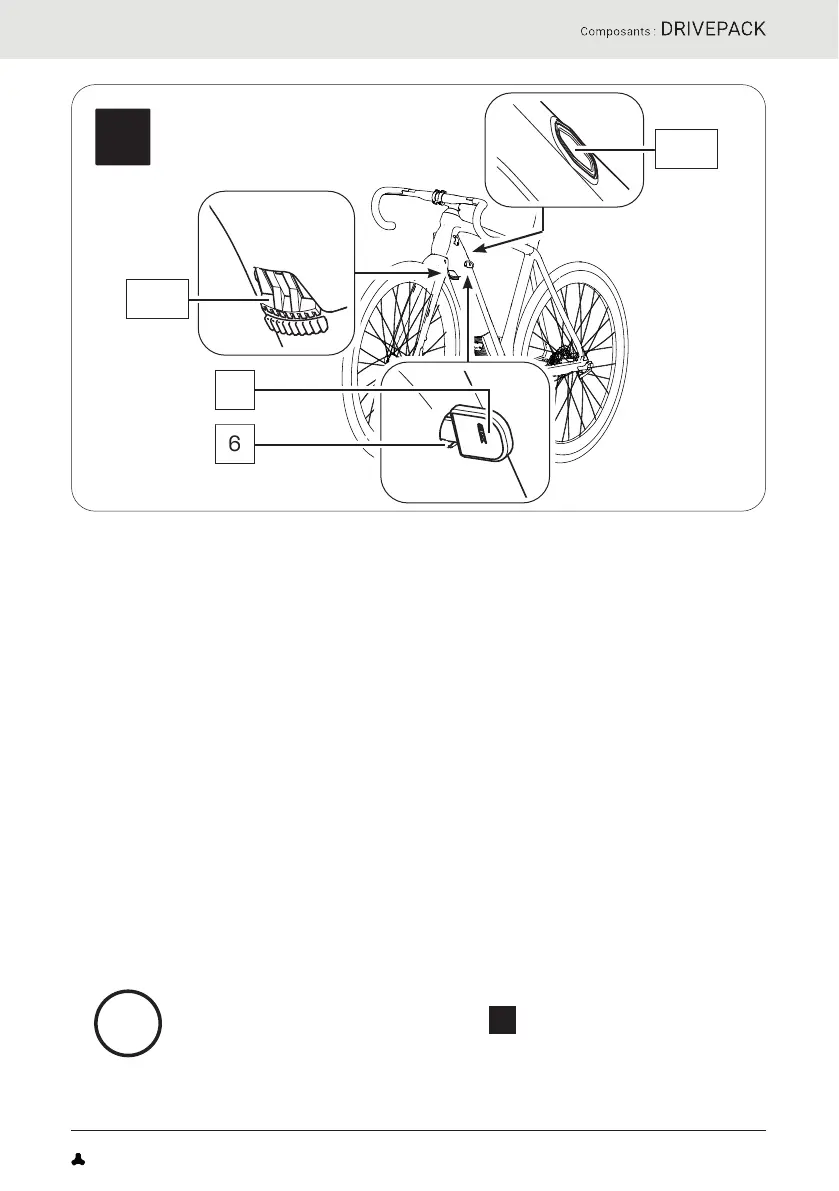

Désignations des pièces
1
→
Interface (axe du pédalier)
2
→
Cache (port USB)
3
→
Port USB
4
→
Logement de batterie
5
→
Bouton-poussoir (5.1)*/levier de blocage (5.2)*
6
→
Serrure à cylindre**
7
→
Clé**
* Le verrou ou mécanisme de retrait du Drivepack s’utilise différemment en fonction
du modèle :
Avec un bouton-poussoir qui se trouve sur le côté supérieur du tube inférieur
(verrou p) ou avec un levier de blocage qui se trouve sur le côté inférieur du tube
inférieur (verrou pX).
Vous trouverez donc dans cette section différentes illustrations et descriptions les
unes à côté des autres.
** La serrure à cylindre (y compris la clé) est une pièce intégrée en fonction du modèle
qui peut ne pas se trouver sur votre Pedelec.

La numérotation 1 – 7 au sein de cette section se réfère à
chaque pièce des composants
A
(Drivepack).
Les pièces d’autres composants illustrées au sein de cette
section sont identifiées en sus par la lettre correspondante.
