Feig Electronic VEK MNH1-R24-A Quick Start Guide

VEK MNH1-R24-A
VEK MNH1-R24-A-NWD Guía de inicio rapido 1.4 es 3 | 4
SENSORS

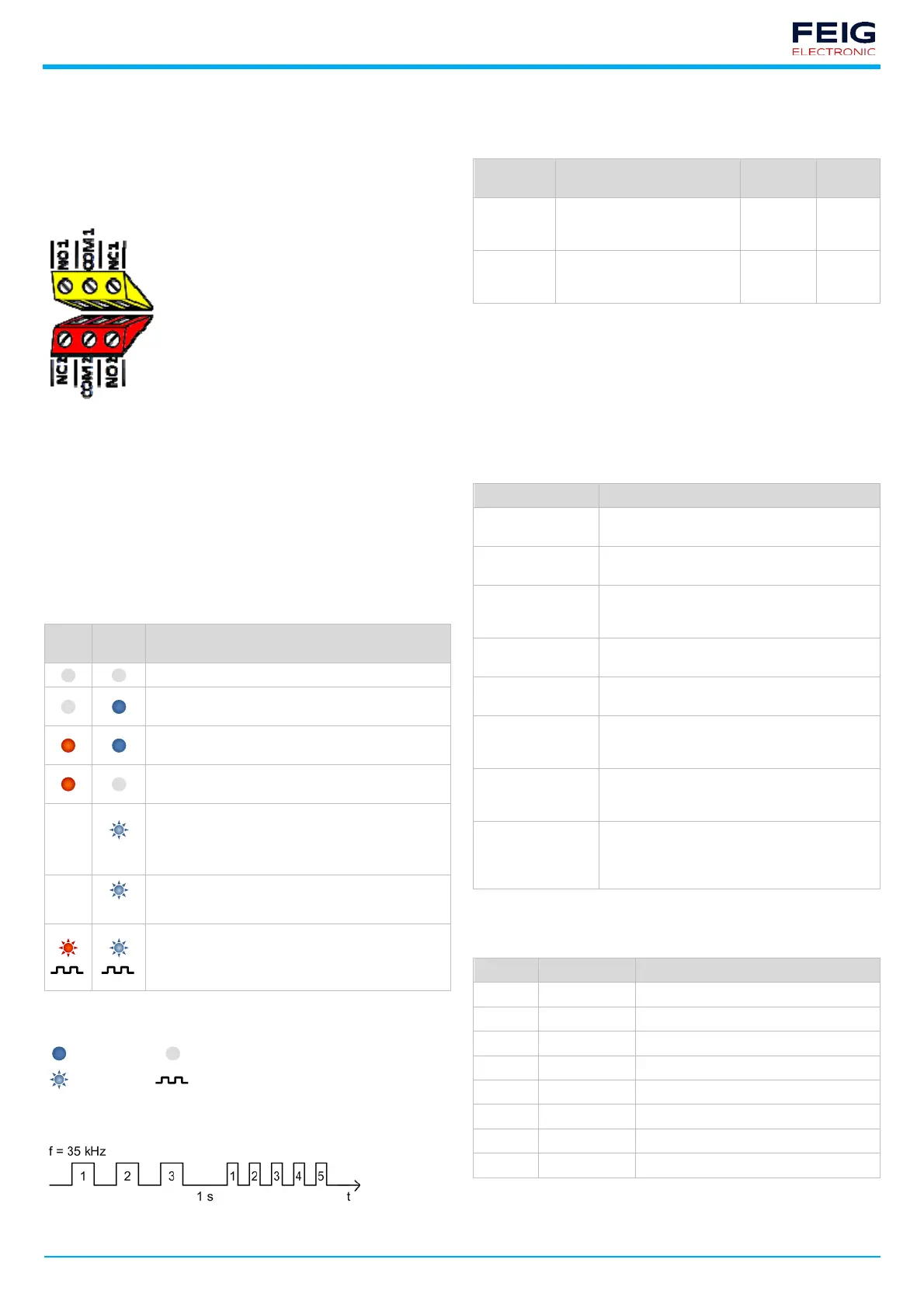

3.3.2 Salidas de relé con contacto inversor
Las salidas de relé están diseñadas como contactos inversores. Por lo
tanto, los contactos se pueden conectar como contacto ruptor (NC) o
como contacto de cierre (NO). Los relés están libres de potencial y son
aptos para múltiples tipos de conmutación.
Las salidas analógicas de las variantes de relé (-R24) se conectan según
la siguiente ilustración a los bloques de bornes rojos y amarillos.
NO1
NO2
Contacto de cierre en salida 1 o
salida 2
COM1
COM2
Contacto común en salida 1 o
salida 2
NC1
NC2
Contacto ruptor en salida 1 o
salida 2
Fig. 4: Conexiones de relé 1 (amarillo) y 2 (rojo)
4 Descripción de las funciones
4.1 Indicaciones de estado LED
Los LED (diodos luminosos) en el lado frontal indican los estados de los
bucles y del detector.
Para cada canal de bucle están disponibles dos LED:
• el LED rojo da información sobre el estado de asignación del bucle
correspondiente
• el LED azul da información sobre el estado de funcionamiento del
detector
LED
rojo
LED
azul
Descripción del estado
sin alimentación de tensión, detector no activado
detector preparado, bucle conectado, ningún objeto
detectado
detector preparado, bucle conectado, objeto
detectado
ningún bucle conectado, ruptura de bucle, cierre de
bucle
1 Hz
operativo después de un error de bucle único y
eliminado o
ajustes con Detector Tool modificados (interruptor
DIP no actual)
5 Hz
calibración de frecuencia en marcha
después de la calibración de frecuencia, los dos LED
reproducen simultáneamente la frecuencia de bucle
ajustada en un código parpadeante (véase la
ilustración de ejemplo Código parpadeante)
Tab. 5: Colores de señal LED
Leyenda de los símbolos LED
se ilumina des
intermitente Frecuencia
Código parpadeante de los LED después de una calibración de
frecuencia
Fig. 5: Reproducción LED de la frecuencia de bucle
4.2 Tecla de reset
A través de la tecla de reset en el lado frontal se restablece el equipo
como sigue:
Función Descripción Pulsado
de tecla
LED
Reset /
recalibración
realiza una calibración de
frecuencia y borra los
mensajes de fallos de los LED
1 segundo
El LED
rojo
parpadea
Ajustes de
fábrica
restablece el equipo a los ajus-
tes de fábrica (ajustes están-
dar de los interruptores DIP)
5 segundos
El LED
azul
parpadea
Tab. 6: Funciones de reset
4.3 Ajustes de interruptores DIP
A través de las salidas se emiten las señales de presencia, las señales de impulso y
los mensajes de error de bucle, según la función de salida ajustada.
Para la señal de impulso se puede seleccionar además si se debe efectuar una
salida durante el acceso o la salida del bucle.
Además, junto con la inversión de la salida de señales se pueden
conectar o desconectar de forma permanente ambas salidas
individualmente.
Función Descripción
Sensibilidad Umbral de conexión para la salida de señal con
asignación de bucle
Nivel de frecuencia Frecuencia del circuito oscilante de bucle en dos
niveles
Tiempo de parada
hasta recalibración
Duración máxima de la salida de señal hasta la
calibración de frecuencia automática del canal
de bucle
Modo de salida de
señal 2
Conmutación entre señal permanente y señal de
impulso en salida 2
Momento de señal
de salida 2
Momento de salida de señal con señal de
impulso activada en salida 2
Inversión de la señal
de salida
Conmutación entre principio de corriente de
trabajo (no invertido) o principio de corriente de
reposo (invertido) para las señales de salida
Detección de
dirección
Conmutación entre detección de presencia y
detección de dirección de marcha para las dos
salidas (variantes de 2 canales)
Lógica de dirección Lógica de evaluación de la dirección de marcha
según caso de aplicación con asignación de
bucle (¡véanse las instrucciones de servicio
completas!)
Tab. 7: Descripción de los ajustes
Las variantes de 1 canal disponen de un interruptor DIP de 8 polos para
la configuración del detector.
DIP Denominación Función
1 Sense a Sensibilidad del bucle 1
2 Sense b Sensibilidad del bucle 1
3 Frequency Nivel de frecuencia
4 Hold Time Tiempo de parada hasta recalibración
5 Output 2 Modo de salida de señal 2
6 Edge 2 Momento de señal de salida 2
7 Inv. Out 1 Inversión de salida de señal 1
8 Inv. Out 2 Inversión de salida de señal 2
Tab. 8: Asignación de interruptores DIP (estándar)
