Feig Electronic VEK MNH1-R24-A Quick Start Guide

VEK MNH1-R24-A
VEK MNH1-R24-A-NWD Guía de inicio rapido 1.4 es 1 | 4
SENSORS
ES - Guía de inicio rápido
INDICACIÓN
Leer el manual de instrucciones
Encontrará las instrucciones e información más detalladas en el
manual de instrucciones completo del producto. El documento está
disponible en la página web del fabricante en www.feig.de.
INDICACIÓN
Leer y guardar las instrucciones
¡Lea el documento antes de utilizar el producto por primera vez y
guárdelo para su posterior consulta!
INDICACIÓN
Mantenimiento y reparaciones
No se requiere mantenimiento y conservación para este producto.
En caso de fallos y defectos, póngase en contacto con el vendedor o
el fabricante.
ATENCIÓN
Uso inadecuado
Para el equipo son válidas las condiciones de garantía del fabricante
en la versión válida en el momento de la compra. El fabricante no se
hace responsable de las consecuencias de una configuración de
parámetros inadecuada o incorrecta, tanto en forma manual como
automática, ni por una inadecuada utilización del aparato.
Reparaciones no permitidas
Las reparaciones pueden realizarse únicamente por el fabricante. En
caso de incumplimiento peligra la seguridad y causa la caducidad de
la garantía.
Fuentes de tensión permitidas
La alimentación de tensión debe cumplir con los requisitos para bajas
tensiones de protección (SELV, "Circuitos eléctricos y fuentes de
corriente de potencia limitada").
Dispositivos de seguridad necesarios
El equipo no se debe utilizar como componente de seguridad en el
sentido de la directiva de máquinas 2006/42/CE, de la directiva de
productos constructivos 305/2011/UE u otros reglamentos de
seguridad. ¡En instalaciones con potencial peligroso se deben utilizar
dispositivos de seguridad complementarios!
1 Resumen de producto
Componentes del producto
Detector de tráfico VEK MNH1-R24-A
Bloques de bornes de encaje 1x alimentación, 1x bucle, 2x relés
Guía de inicio rápido
Tab. 1: Volumen de suministro

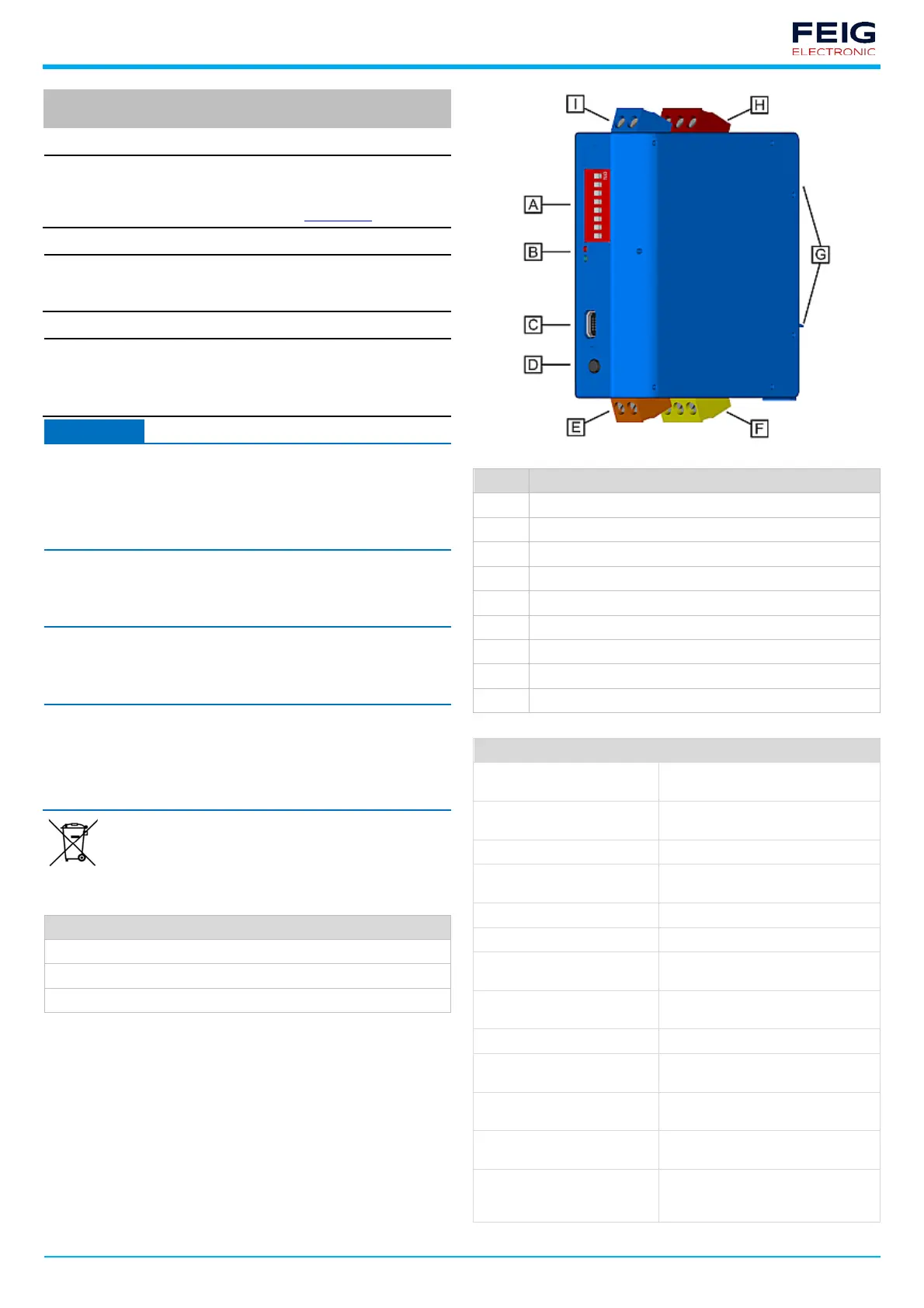

Fig. 1: Detector de tráfico VEK MNH1-R24-A
Indexar Componente
A Interruptor DIP
B LED canal de bucle (rojo + azul)
C Conexión USB
D Tecla de reset
E Entrada de bucle (naranja)
F Salida Relé 1 (amarillo)
G Dispositivo de montaje Riel DIN TS35
H Salida Relé 2 (rojo)
I Conexión AC/DC (azul)
Tab. 2: Componentes VEK MNH1-R24-A
Datos técnicos
Dimensiones 22,5 x 79,0 x 81,0 mm (AnxAlxL, sin
bornes)
Alimentación de tensión
(1x azul, de 2 polos)
10 – 30 V CC/10 – 26 V CA,
máx. 2 W (SELV)
Grado de protección IP20
Temperatura de servicio
admisible
-37 – +70 °C
Humedad relativa < 95 % (no condensada)
Entrada de bucle 1x naranja, de 2 polos
• Rango de inductancia
máx.
20 – 700 H (véase la indicación 1)
• Rango de inductancia
recomendado
100 – 300 H
• Frecuencia de trabajo 30 – 130 kHz
• Longitud del cable de
alimentación máx.
200 m
• Resistencia interior máx. 20 Ω (incluido cable de
alimentación)
Salidas de señal 1x amarillo + 1x rojo, de 3 polos
correspondientemente
• 2x relé máx. 48 V (CA/CC), 2 A, 60 W,
125 VA (SELV)
mín. 1 mA/5 V (véase indicación 2)
Eliminar el producto al final de su vida útil conforme a las
disposiciones legales vigentes.
