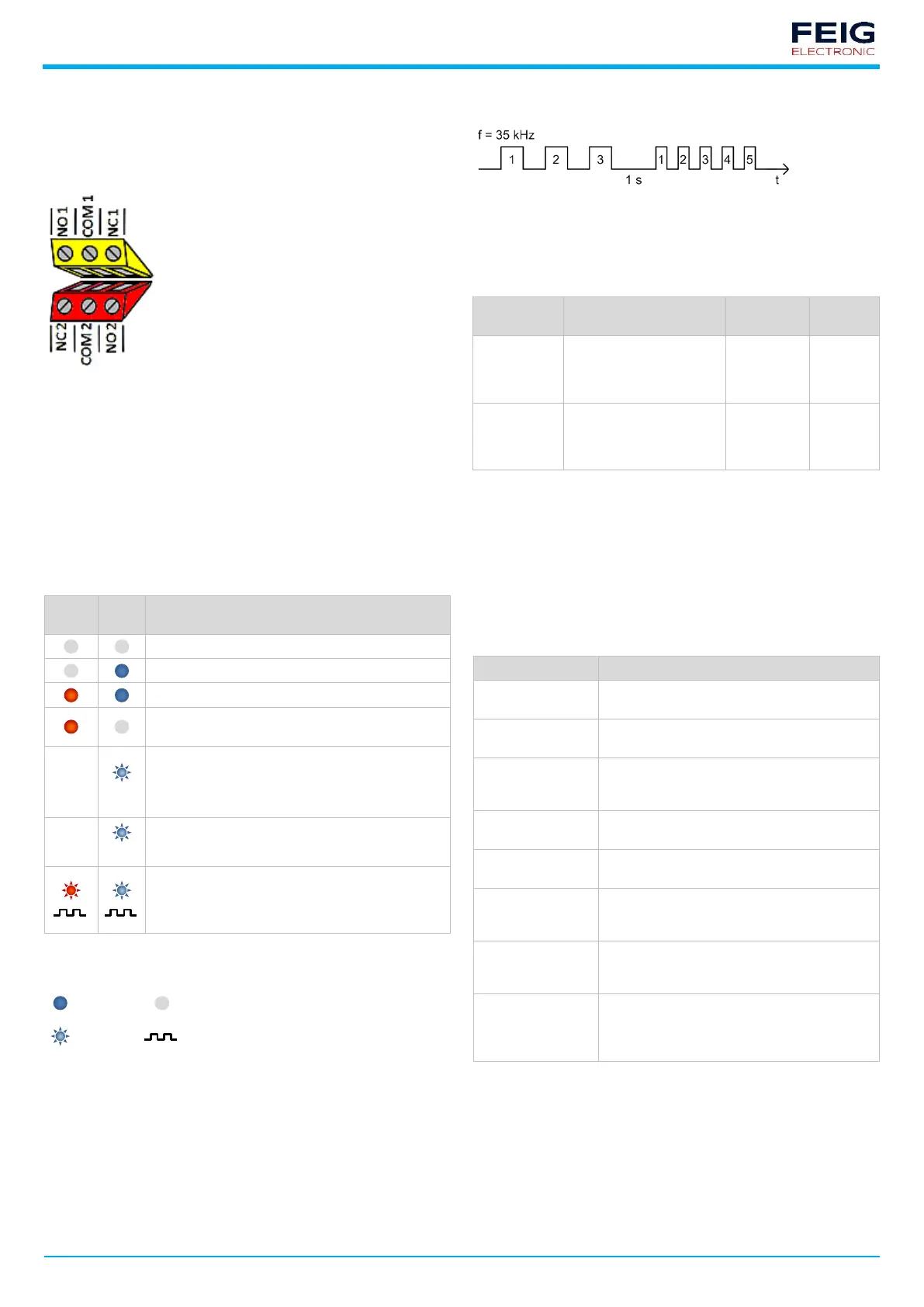

VEK MNH1-R24-A
VEK MNH1-R24-A GUIDE DE DÉMARRAGE RAPIDE 1.4 FR
3 | 4
SENSORS
Les sorties des relais sont réalisées en tant que contacts inverseurs.
C’est ainsi que les contacts peuvent être réalisés comme normalement
fermés (NC) ou normalement ouverts (NO). Les relais sont sans potentiel
et conviennent à des types de commutation variés.
Les sorties analogiques des variantes de relais (-R24) sont raccordées
selon la figure suivante sur les borniers rouges et jaunes.
NO1
NO2
Contact normalement ouvert sur la
sortie 1 ou la sortie 2
COM1
COM2
Contact commun sur la sortie 1 ou la
sortie 2
NC1
NC2
Contact normalement fermé sur la
sortie 1 ou la sortie 2
4 Description des fonctions
4.1 Affichages d’état LED
Les LED (diodes lumineuses) sur le côté frontal affichent les états des
boucles et du détecteur.
On dispose de deux LED pour chaque canal de boucle :
La LED rouge donne des informations sur l’état d’occupation de
chaque boucle
La LED bleue donne des informations sur l’état de service du
détecteur
LED
rouge
LED
bleue
Description de l’état
Pas d’alimentation en tension, détecteur inactif
Détecteur prêt, boucle raccordé, aucun objet détecté
Détecteur prêt, boucle raccordé, objet détecté
Aucun boucle raccordé, rupture de boucle, court-
circuit
1 Hz
Prêt au service après une ancienne élimination d’une
erreur de boucle ou
Réglages avec Detector Tool modifiés (interrupteur
DIP inactuel)
5 Hz
Égalisation de la fréquence en marche
Après compensation de la fréquence, les deux LED
reproduisent simultanément la fréquence de boucle
dans un code de clignotement (voir figure exemplaire
code de clignotement)
Tab. 5: Couleurs de signal LED
Légende symboles LED
est
allumé
arrêté
clignote
Fréquence
Code de clignotement des LED après une compensation de
fréquence
Fig. 5: Reproduction LED de la fréquence du boucle
4.2 Touche de réinitialisation
L’appareil est remis à zéro comme suit à l’aide de la touche de
réinitialisation sur le côté frontal :
Fonction
Description
Pression de
touche
LED
Réinitialisation
/ nouvelle
compensation
réalise une compensation
de fréquence et efface les
messages de dysfonction-
nement des LED
1 seconde
La LED
rouge
clignote
Réglages en
usine
rétablit les paramètres
d’usine de l’appareil
(paramètres par défaut des
interrupteurs DIP)
5 secondes
La LED
bleue
clignote
Tab. 6: Fonctions de réinitialisation
4.3 Réglages des interrupteurs DIP
Les sorties émettent, selon la fonction de sortie, les sorties les signaux de
présence, les signaux d’impulsion, ainsi que les messages d’erreurs de
boucles.
Pour le signal d’impulsion, on peut en outre choisir si une sortie doit avoir
lieu lorsque la boucle est traversé ou quitté.
Outre l’inversion de la sortie de signal, les deux sorties peuvent être en
outre activées ou désactivées individuellement durablement.
Fonction
Description
Sensibilité
Seuil d’activation pour la sortie de signal pour
l’occupation de la boucle
Niveau de
fréquence
Fréquence du circuit oscillant de la boucle en
deux niveaux
Temps d’arrêt
jusqu’au
réajustement
Durée maximale du signal de sortie jusqu’à la
nouvelle compensation de fréquence
automatique du canal de la boucle
Mode signal de
sortie 2
Commuter entre signal continu et signal
d’impulsion sur la sortie 2
Moment signal de
sortie 2
Moment de la sortie de signal en cas d’activation
de signal d’impulsion sur la sortie 2
Inversion signal de
sortie
Commuter entre principe de courant de travail
(non inversé) et principe de courant de repos
(inversé) pour les signaux de sortie
Détection de
direction
Commutation entre la détection de présence et
celle de la direction du déplacement pour les
deux sorties (variantes 2 canaux)
Logique de direction
Logique d’évaluation de la direction du
déplacement selon le cas d’application lorsque la
boucle est occupé (voir instruction de service
complète!)
Tab. 7: Descriptions des raccordements
