VEK MNH1-R24-A GUIDA RAPIDA 1.4 IT
Leggere le istruzioni per l’uso
Note più dettagliate e informazioni complete sono disponibili nelle
istruzioni per l’uso complete del prodotto. Il presente documento è
disponibile nella homepage del produttore, alla pagina www.feig.de.
Leggere e conservare le presenti istruzioni
Leggere il documento prima di utilizzare il prodotto per la prima volta e
conservarlo per future consultazioni!
Manutenzione e riparazione
Questo prodotto non richiede operazioni di manutenzione e di
riparazione.
In caso di guasti o di difetti, si prega di rivolgersi al rivenditore o al
produttore.
Uso non conforme
Per l'apparecchio vigono le informative sulla responsabilità del
produttore nella versione valida al momento dell'acquisto. Il produttore
non si assume alcuna responsabilità in caso di impostazione
automatica o manuale dei parametri inidonea o per un uso non
consentito dell’apparecchio.
Riparazioni non consentite
Le riparazioni devono essere eseguite solo dal produttore. In caso di
trasgressione, la sicurezza viene messa a rischio e comporta un
decadimento della garanzia.
Fonti di alimentazione consentite
L’alimentazione di tensione deve conformarsi ai requisiti delle
alimentazioni a bassa tensione di sicurezza (SELV, “bassissima
tensione di sicurezza”).
Dispositivi di sicurezza richiesti
L'apparecchio non deve essere utilizzato come componente di
sicurezza ai sensi della Direttiva Macchine 2006/42/CE, del
regolamento sui prodotti da costruzione 305/2011/EU oppure altre
norme di sicurezza. In impianti con potenziale di rischio sono richiesti
ulteriori dispositivi di sicurezza!
1 Panoramica del prodotto
Rilevatore di traffico VEK MNH1-R24-A
Morsettiere di collegamento 1x alimentazione, 1x loop, 2x relè

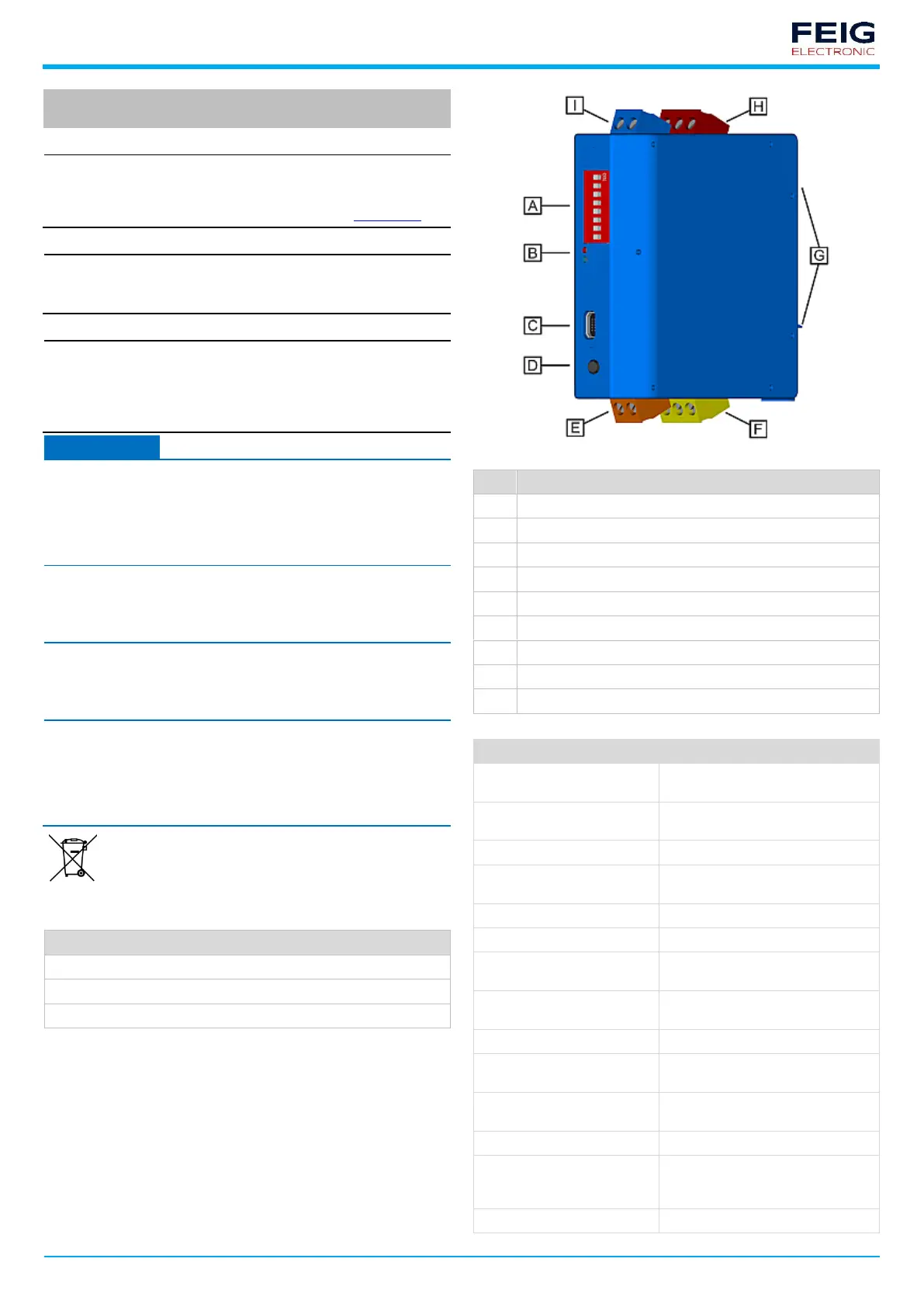

Fig. 1: Rilevatore di traffico VEK MNH1-R24-A
LED canale loop (rosso + blu)
Dispositivo di montaggio guida DIN TS35
Tab. 2: Componenti VEK MNH1-R24-A
22,5 x 79,0 x 81,0 mm (lxhxL, senza
morsetti)
Alimentazione di tensione
(1x blu, a 2 poli)
10 – 30 VDC / 10 – 26 VAC,
max. 2 W (SELV)
temperatura d’esercizio
consentita
• campo di induttanza
max.
20 – 700 H (vedere nota 1)
• campo di induttanza
raccomandato
• lunghezza max. linea di
alimentazione
• max. resistenza interna
20 Ω (compresa linea di
alimentazione)
1x giallo + 1x rosso, ognuno a 3 poli
max. 48 V (AC/DC), 2 A, 60 W,
125 VA (SELV)
min. 1 mA / 5 V (vedere nota 2)
Interruttore di configurazione
Interruttore DIP a 8 poli
Smaltire il prodotto al termine della sua durata utile
conformemente alle norme di legge vigenti.
