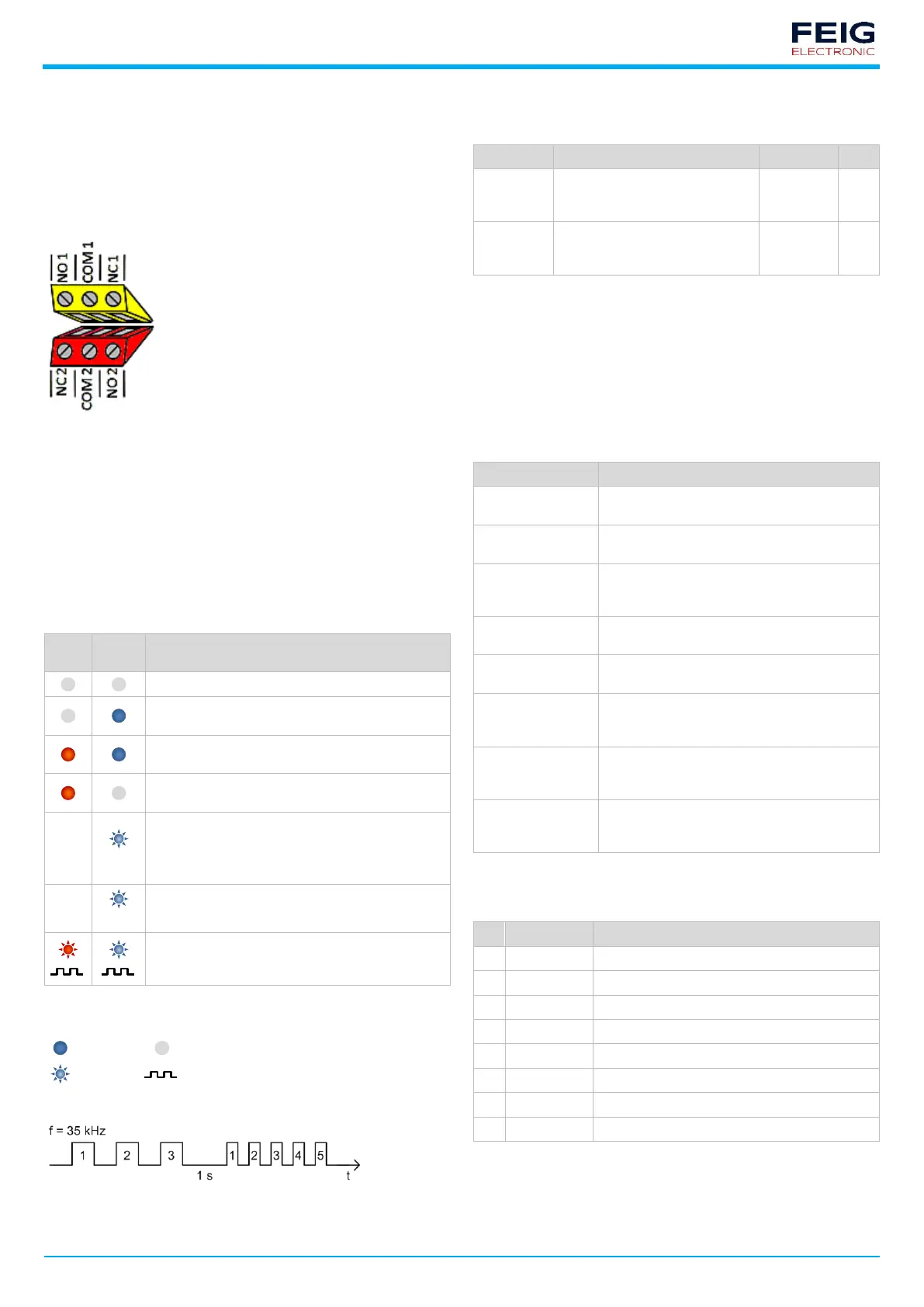

VEK MNH1-R24-A
VEK MNH1-R24-A KURZANLEITUNG 1.4 DE
3 | 4
SENSORS
3.3.2 Relaisausgänge mit Wechslerkontakt
Die Ausgänge der Relais sind als Wechslerkontakte ausgeführt. Somit
können die Kontakte als Öffner (NC) oder als Schließer (NO) verbunden
werden. Die Relais sind potenzialfrei und für vielfältige Schaltarten
geeignet.
Die analogen Ausgänge der Relaisvarianten (-R24) werden gemäß
folgender Abbildung an die roten und gelben Klemmenblöcke
angeschlossen.
NO1
NO2
Schließer-Kontakt an Ausgang 1
bzw. Ausgang 2
COM1
COM2
Common-Kontakt an Ausgang 1
bzw. Ausgang 2
NC1
NC2
Öffner-Kontakt an Ausgang 1 bzw.
Ausgang 2
4 Beschreibung der Funktionen
4.1 LED-Statusanzeigen
Die LEDs (Leuchtdioden) auf der Frontseite zeigen die Zustände der
Schleifen und des Detektors an.
Für jeden Schleifenkanal stehen zwei LEDs zur Verfügung:
die rote LED gibt Auskunft über den Belegungszustand der jeweilige
Schleife
die blaue LED gibt Auskunft über die Betriebszustand des Detektors
LED
rot
LED
blau
Beschreibung des Zustands
keine Spannungsversorgung, Detektor nicht aktiv
Detektor bereit, Schleife angeschlossen, kein Objekt
erkannt
Detektor bereit, Schleife angeschlossen, Objekt
erkannt
keine Schleife angeschlossen, Schleifenbruch,
Schleifenschluss
1 Hz
betriebsbereit nach ehemaligem, behobenem
Schleifenfehler oder
Einstellungen mit Detector Tool geändert (DIP-
Schalter nicht aktuell)
5 Hz
Frequenzabgleich läuft
nach Frequenzabgleich geben beide LEDs die einge-
stellte Schleifenfrequenz simultan in einem Blinkcode
wieder (siehe Beispiel-Abbildung Blinkcode)
Tab. 5: LED Signalfarben
Legende LED-Symbole
leuchtet
aus
blinkt
Frequenz
Blinkcode der LEDs nach einem Frequenzabgleich
Abb. 5: LED-Wiedergabe der Schleifenfrequenz
4.2 Reset-Taste
Über die frontseitige Reset-Taste wird das Gerät wie folgt zurückgesetzt:
Funktion
Beschreibung
Taste
LED
Reset /
Neuabgleich
führt einen Frequenzabgleich
durch und löscht die Störungs-
meldungen der LEDs
1 Sekunde
drücken
rote
LED
blinkt
Werksein-
stellungen
setzt das Gerät auf die Werksein-
stellungen zurück (Standardein-
stellungen der DIP-Schalter)
5 Sekunden
drücken
blaue
LED
blinkt
Tab. 6: Reset-Funktionen
4.3 DIP-Schaltereinstellungen
Über die Ausgänge werden Anwesenheitssignale, Impulssignale, sowie
Schleifenfehlermeldungen ausgegeben, je nach eingestellter
Ausgabefunktion.
Für das Impulssignal kann zusätzlich gewählt werden, ob eine Ausgabe
beim Befahren oder Verlassen der Schleife erfolgen soll.
Neben der Invertierung der Signalausgabe können zusätzlich beide
Ausgänge einzeln dauerhaft an- oder ausgeschaltet werden.
Funktion
Beschreibung
Empfindlichkeit
Einschaltschwelle für die Signalausgabe bei
Schleifenbelegung
Frequenzstufe
Frequenz des Schleifenschwingkreises in zwei
Stufen
Haltezeit bis
Neuabgleich
Maximaldauer des Ausgangssignals bis zum
automatischen Frequenzabgleich des Schleifen-
kanals
Modus
Ausgangssignal 2
Umschalten zwischen Dauersignal und
Impulssignal an Ausgang 2
Zeitpunkt
Ausgangsignal 2
Zeitpunkt der Signalausgabe bei aktiviertem
Impulssignal an Ausgang 2
Invertierung
Ausgangssignal
Umschalten zwischen Arbeitsstrom- (nicht
invertiert) und Ruhestromprinzip (invertiert) für
die Ausgangssignale
Richtungserkennung
Umschalten zwischen Anwesenheits- und Fahrt-
richtungserkennung für beide Ausgänge (2-
Kanal-Varianten)
Richtungslogik
Auswertelogik der Fahrtrichtung nach Anwen-
dungsfall bei Schleifenbelegung (siehe voll-
ständige Betriebsanleitung!)
Tab. 7: Beschreibung der Einstellungen
Die 1-Kanal-Varianten besitzen einen 8-poligen DIP-Schalter zur
Konfiguration des Detektors.
DIP
Bezeichnung
Funktion
1
Sense a
Empfindlichkeit Schleife 1
2
Sense b
Empfindlichkeit Schleife 1
3
Frequency
Frequenzstufe
4
Hold Time
Haltezeit bis Neuabgleich
5
Output 2
Modus Ausgangssignal 2
6
Edge 2
Zeitpunkt Ausgangssignal 2
7
Inv. Out 1
Invertierung Ausgangssignal 1
8
Inv. Out 2
Invertierung Ausgangssignal 2
Tab. 8: Belegung DIP-Schalter (Standard)
