Feig Electronic VEK MNH1-R24-A Quick Start Guide

VEK MNH1-R24-A
VEK MNH1-R24-A SNELSTARTGIDS 1.4 NL
1 | 4
SENSORS
NL - Snelstartgids
OPMERKING
Lees de handleiding
Gedetailleerde aanwijzingen en uitvoerige informatie vindt u in de
volledige handleiding bij het product. Het document is beschikbaar op
de website van de fabrikant onder www.feig.de.
OPMERKING
De handleiding dient te worden gelezen en bewaard
Lees het document voor het eerste gebruik van het product goed door
en bewaar het, om het later te kunnen raadplegen!
OPMERKING
Onderhoud en reparatie
Voor dit product zijn geen onderhoud en revisie noodzakelijk.
Neem bij storingen of defecten contact op met de verkoper of
fabrikant.
LET OP!
Oneigenlijk gebruik
Voor het apparaat gelden de garantiebepalingen van de fabrikant in de
op het moment van aankoop geldige versie. Voor een onjuiste,
verkeerde handmatige of automatische instelling van parameters voor
een apparaat c.q. voor onjuist gebruik van een apparaat is de fabrikant
niet aansprakelijk.
Ongeoorloofde reparaties
Reparaties mogen alleen door de fabrikant worden uitgevoerd. Bij
overtredingen van dit voorschrift is de veiligheid in het geding en
vervalt de garantie.
Toelaatbare spanningsbronnen
De spanningsvoorziening moet voldoen aan de eisen die aan een
veilige stroomvoorziening voor laagspanningsapparatuur worden
gesteld (zie de SELV-norm, „Safety extra low voltage“).
Vereiste veiligheidsvoorzieningen
Het apparaat mag niet als beveiligingsmodule zoals beschreven in
machinerichtlijn 2006/42/EG, het bouwproductvoorschrift 305/2011/EU
of een ander veiligheidsvoorschrift worden gebruikt. Potentieel
gevaarlijke installaties vereisen extra veiligheidsvoorzieningen!
1 Productoverzicht
Productcomponenten
Verkeersdetector VEK MNH1-R24-A
Klemmenblokken: 1x voeding, 1x lussen, 2x relais
Snelstartgids
Tab. 1: Leveringsomvang

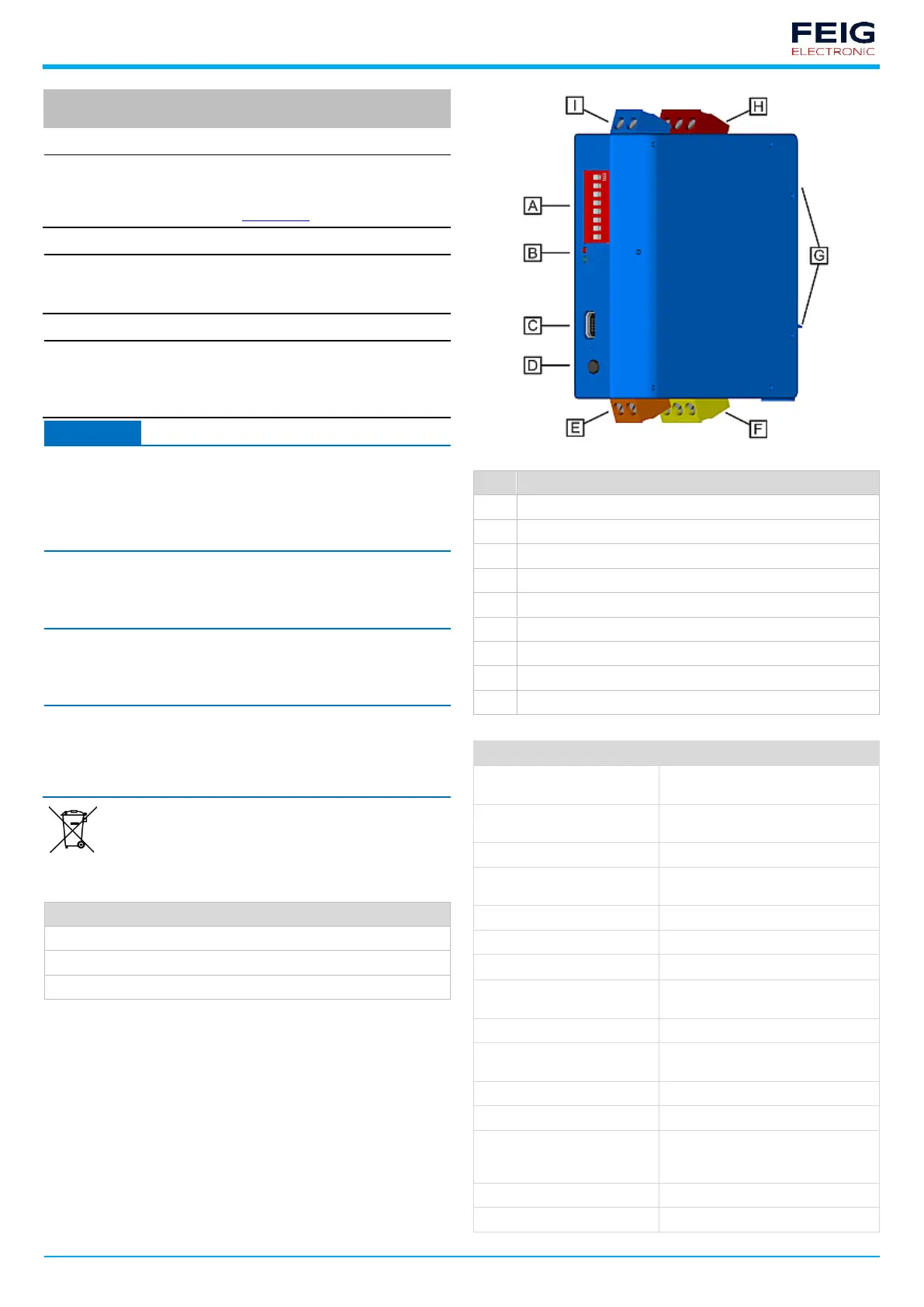

Afb. 1: Verkeersdetector VEK MNH1-R24-A
Index
Component
A
DIP-schakelaar
B
Luskanaal-LEDs (rood + blauw)
C
USB-aansluiting
D
Reset-toets
E
Lusingang (orange)
F
Relais-uitgang 1 (geel)
G
Montagevoorziening DIN-rail TS35
H
Relais-uitgang 2 (rood)
I
AC/DC-aansluiting (blauw)
Tab. 2: Componenten VEK MNH1-R24-A
Technische specificaties
Afmetingen
22,5 x 79,0 x 81,0 mm (BxHxL,
zonder klemmen)
Spanningsvoorziening
(1x blauw, 2-polig)
10 – 30 VDC / 10 – 26 VAC,
max. 2 W (SELV)
Beschermingsgraad
IP20
Toelaatbare
bedrijfstemperatuur
-37 – +70 °C
Relatieve luchtvochtigheid
< 95 % (niet condenserend)
Lusingang
1x oranje, 2-polig
• max. inductiebereik
20 – 700 H (zie opmerking 1)
• aanbevolen
inductiebereik
100 – 300 H
• Werkfrequentie
30 – 130 kHz
• max. lengte
voedingskabel
200 m
• max. interne weerstand
20 Ω (inclusief voedingskabel)
Signaaluitgangen
1x geel + 1x rood, elk 3-polig
• 2x relais
max. 48 V (AC/DC), 2 A, 60 W,
125 VA (SELV)
min. 1 mA / 5 V (zie opmerking 2)
Configuratieschakelaar
8-polige DIP-schakelaar
Led-statusweergave
1x blauw + 1x rood
Voer het product aan het einde van zijn levensduur volgens
de ter plaatse geldende wettelijke bepalingen af.
