VEK MNH1-R24-A Quick start guide 1.4 da 1 | 4
SENSORS
DA - Quick start guide
BEMÆRK
Læs driftsvejledningen
Udførlige anvisninger og nærmere information finder du i den
fuldstændige driftsvejledning til produktet. Dokumentet er tilgængeligt
på producentens hjemmeside under www.feig.de.
BEMÆRK
Læs og opbevar vejledningen
Læs dokumentet, før du anvender produktet første gang, og opbevar
det, så du kan slå op i det på et senere tidspunkt!
BEMÆRK
Service og reparation
Dette produkt kræver ingen service og vedligeholdelse.
I tilfælde af driftsforstyrrelser og defekt bedes du henvende dig til
sælgeren eller producenten.
VIGTIGT
Usagkyndig anvendelse
For apparatet gælder producentens garantibestemmelser i den på
købstidspunktet gældende ordlyd. For uhensigtsmæssig, forkert
manuel eller automatisk indstilling af et apparats parametre eller
uhensigtsmæssig brug af et apparat påtager vi os intet ansvar.
Ingen reparationer på egen hånd
Reparationer er forbeholdt producenten. Hvis dette ikke overholdes, er
der fare for sikkerheden, og garantien vil miste sin gyldighed.
Tilladte spændingskilder
Spændingsforsyningen skal opfylde kravene til sikkerhedskredsløb
med særlig lav spænding (SELV, „Strømkredse og strømkilder med
begrænset spænding“).
Nødvendige sikkerhedsanordninger
Apparatet må ikke anvendes som sikkerhedskomponent i medfør af
maskindirektivet 2006/42/EF, byggevareforordningen 305/2011/EU
eller andre sikkerhedsforskrifter. I anlæg med farepotentiale er ekstra
sikkerhedsanordninger påkrævet!
1 Produktoversigt
Produktbestanddele
Trafik detektor VEK MNH1-R24-A
Plug-in-terminaler: 1x forsyning, 1x sløjfe, 2x relæ
Quick start guide
Tab. 1: Leveringsomfang

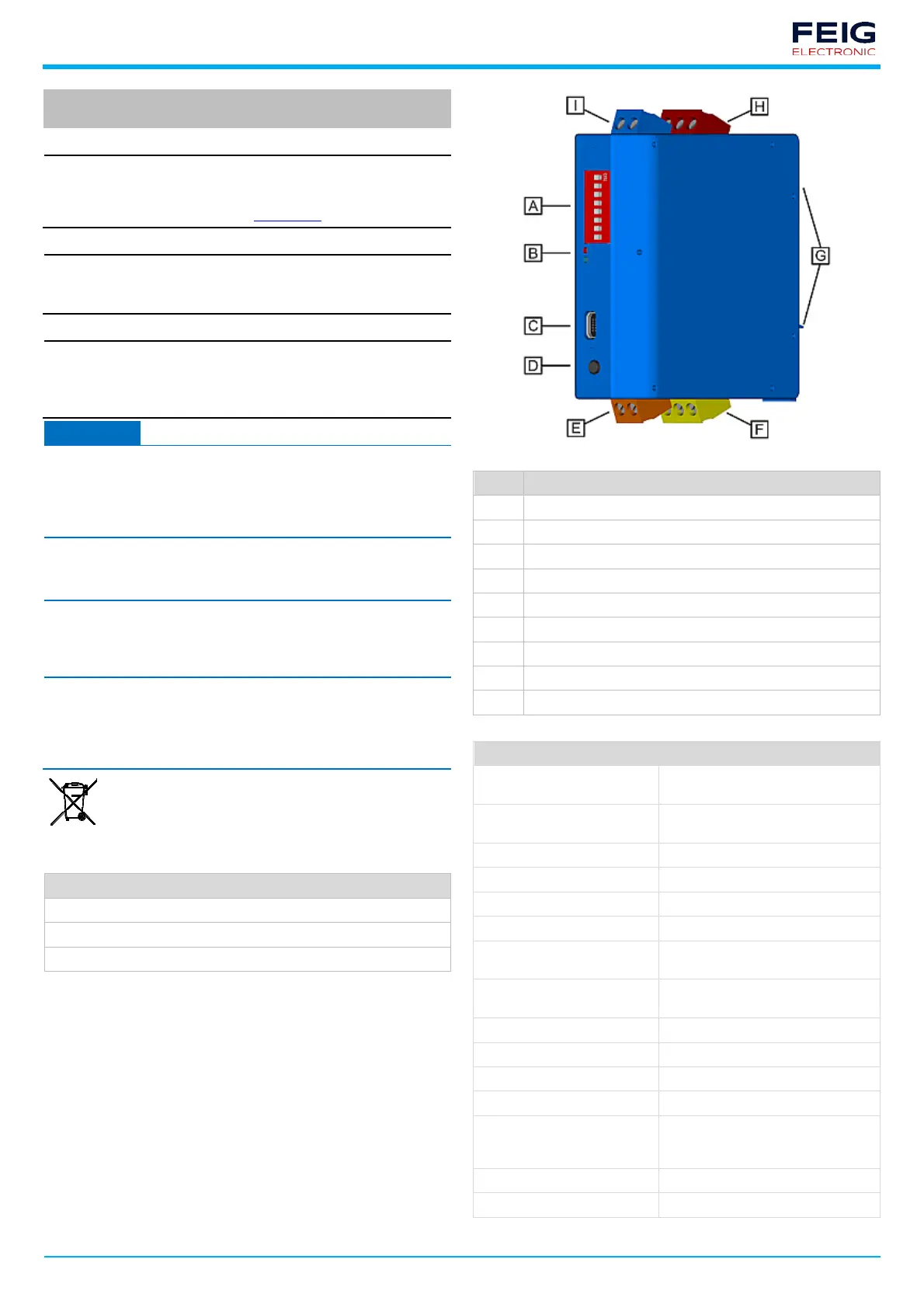

Fig. 1: Trafik detektor VEK MNH1-R24-A
Indeks Komponent
A DIP-kontakt
B Sløjfe-kanal-LED‘er (rød + blå)
C USB-tilsluting
D Reset-knap
E Sløjfe-indgangen (orange)
F Relæ-udgangen 1 (gul)
G Monteringsanordning DIN-skinne TS35
H Relæ-udgangen 2 (rød)
I AC/DC-tilslutning (blå)
Tab. 2: Komponenterne VEK MNH1-R24-A
Teknisk specifikation
Mål 22,5 x 79,0 x 81,0 mm (BxHxL, uden
klemmer)
Spændingsforsyning
(1x blå, 2-polet)
10 – 30 VDC / 10 – 26 VAC,
maks. 2 W (SELV)
Beskyttelsestype IP20
Tilladt driftstemperatur -37 – +70 °C
Relativ luftfugtighed < 95 % (ikke-duggende)
Sløjfeindgang 1x orange, 2-polet
• Maks.
induktivitetsområde
20 – 700 H (se henvisning 1)
• Anbefalet
induktivitetsområde
100 – 300 H
• Arbejdsfrekvens 30 – 130 kHz
• Maks. tilledningslængde 200 m
• Maks. indre modstand 20 Ω (inklusive tilførselsledning)
Signaludgange 1x gul + 1x rød, 3-polet
• 2x relæ Maks. 48 V (AC/DC), 2 A, 60 W,
125 VA (SELV)
Min. 1 mA / 5 V (se henvisning 2)
Konfigurationskontakt 8-polet DIP-kontakt
LED-statusvisning 1x blå + 1x rød
Når produktet er udtjent, skal det bortskaffes i henhold til
gældende lovbestemmelser.
