Feig Electronic VEK MNH1-R24-A Quick Start Guide

VEK MNH1-R24-A
VEK MNH1-R24-A GUIDE DE DÉMARRAGE RAPIDE 1.4 FR
1 | 4
SENSORS
FR - Guide de démarrage rapide
REMARQUE
Lire l’instruction de service
Vous trouverez des instructions détaillées et des informations
exhaustives dans l’instruction de service complète du produit. Ce
document est à votre disposition sur la page d’accueil du fabricant
sous www.feig.de.
NOTE
Lire et conserver l’instruction
Lisez le document avant la première utilisation du produit et
conservez-le pour pouvoir le consulter plus tard !
REMARQUE
Maintenance et réparations
Aucune maintenance ni entretien n’est nécessaire pour ce produit.
En cas de dysfonctionnements et de défauts, veuillez vous adresser
au vendeur ou au fabricant.
ATTENTION
Utilisation non conforme à la destination
Concernant l’appareil, les seules indications de garantie sont celles de
la version en vigueur au moment précis de l’achat. Le vendeur écarte
toute responsabilité de sa part en cas de réglage erroné ou
inapproprié de l'appareil, en mode manuel ou automatique, ainsi qu'en
cas d'utilisation inappropriée de l'appareil.
Réparations interdites
Les réparations ne peuvent être effectuées que par le fabricant. Tout
non-respect met la sécurité en danger et entraîne la nullité de la
garantie.
Sources de tension admises
L’alimentation en tension doit satisfaire aux exigences posées aux
petites tensions de protection (SELV, « Circuits électriques et sources
électriques de puissance limitée »).
Dispositifs de sécurité nécessaires
L’appareil ne doit pas être utilisé en tant que composant de sécurité au
direction de la Directive machines 2006/42/CE, du Règlement des
produits de construction 305/2011/UE ou d’autres dispositifs de
sécurité. Dans les installations présentant un certain degré de
dangerosité, des systèmes de sécurité supplémentaires sont
obligatoires!
1 Aperçu général du produit
Composants du produit
Détecteur de trafic VEK MNH1-R24-A
Borniers à fiches 1x alimentation, 1x boucles, 2x relais
Guide de démarrage rapide
Tab. 1: Périmètre de livraison

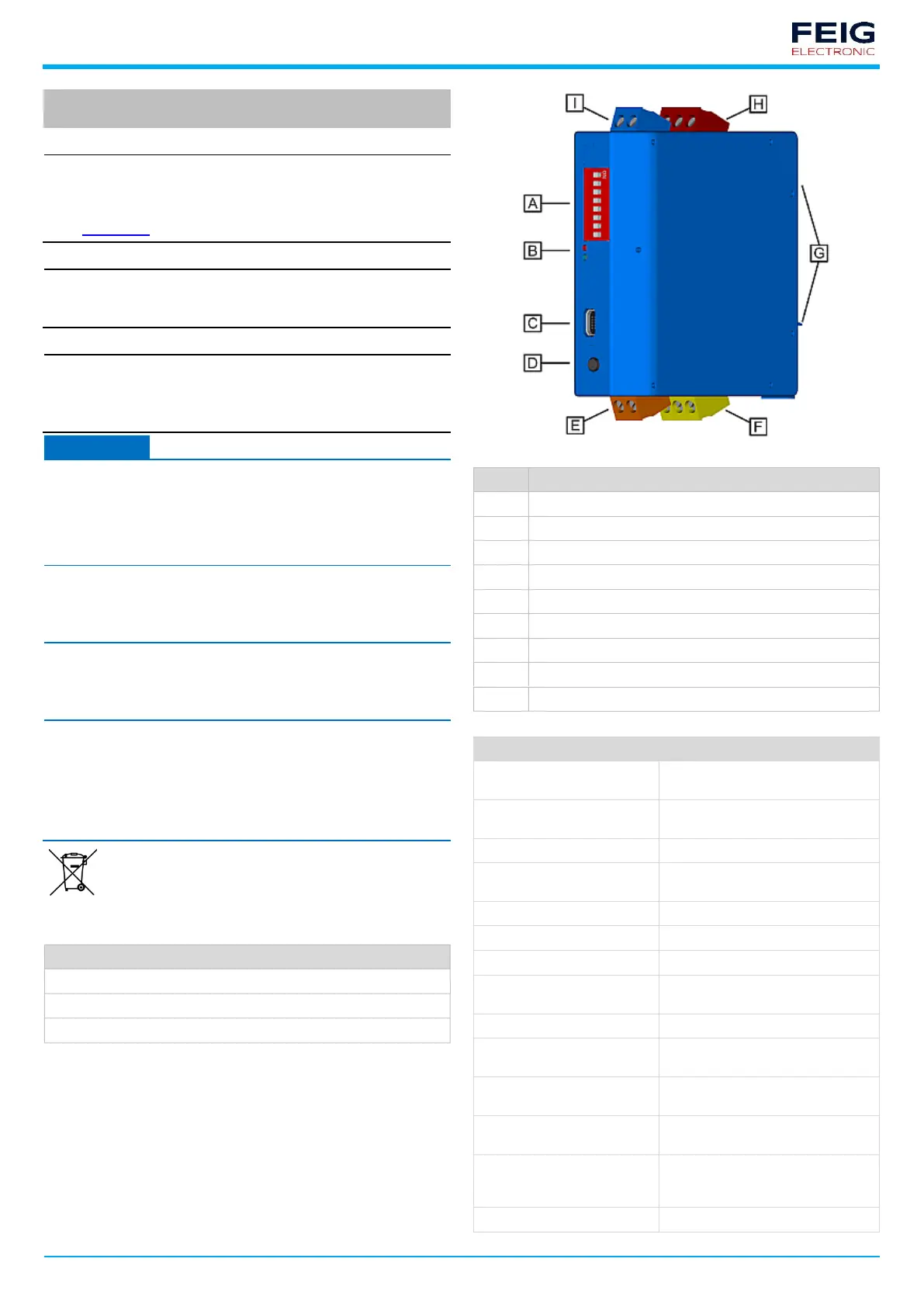

Fig. 1: Détecteur de trafic VEK MNH1-R24-A
Indexer
Composant
A
Commutateur DIP
B
LEDs canal de boucle (rouge + bleu)
C
Port USB
D
Touche de réinitialisation
E
Entrée de boucle (orange)
F
Sortie relais 1 (jaune)
G
Dispositif de montage pour rail DIN TS35
H
Sortie relais 2 (rouge)
I
Connexion AC/DC (bleu)
Tab. 2: Composants VEK MNH1-R24-A
Caractéristiques techniques
Dimensions
22,5 x 79,0 x 81,0 mm (lxHxL, sans
bornes)
Alimentation en tension
(1x bleu, 2 pôles)
10 – 30 VDC / 10 – 26 VAC,
max. 2 W (SELV)
Type de protection :
IP20
Température de service
admise
-37 – +70 °C
Humidité relative de l’air
< 95 % (sans condensation)
Entrée de boucle
1x orange, 2 pôles
• Plage d’inductance max.
20 – 700 H (voir remarque 1)
• Plage d’inductance
recommandée
100 – 300 H
• Fréquence de travail
30 – 130 kHz
• Longueur de câble
d’alimentation max.
200 m
• Résistance interne max.
20 Ω (conduite d'alimentation
comprise)
Sorties de signal
1x jaune + 1x rouge, 3 pôles
chacune
• 2x relais
max. 48 V (AC/DC), 2 A, 60 W,
125 VA (SELV)
min. 1 mA / 5 V (voir remarque 2)
Interrupteur de configuration
Interrupteur DIP 8 pôles
Éliminer le produit conformément aux prescriptions légales
en vigueur à la fin de sa durée de vie.
