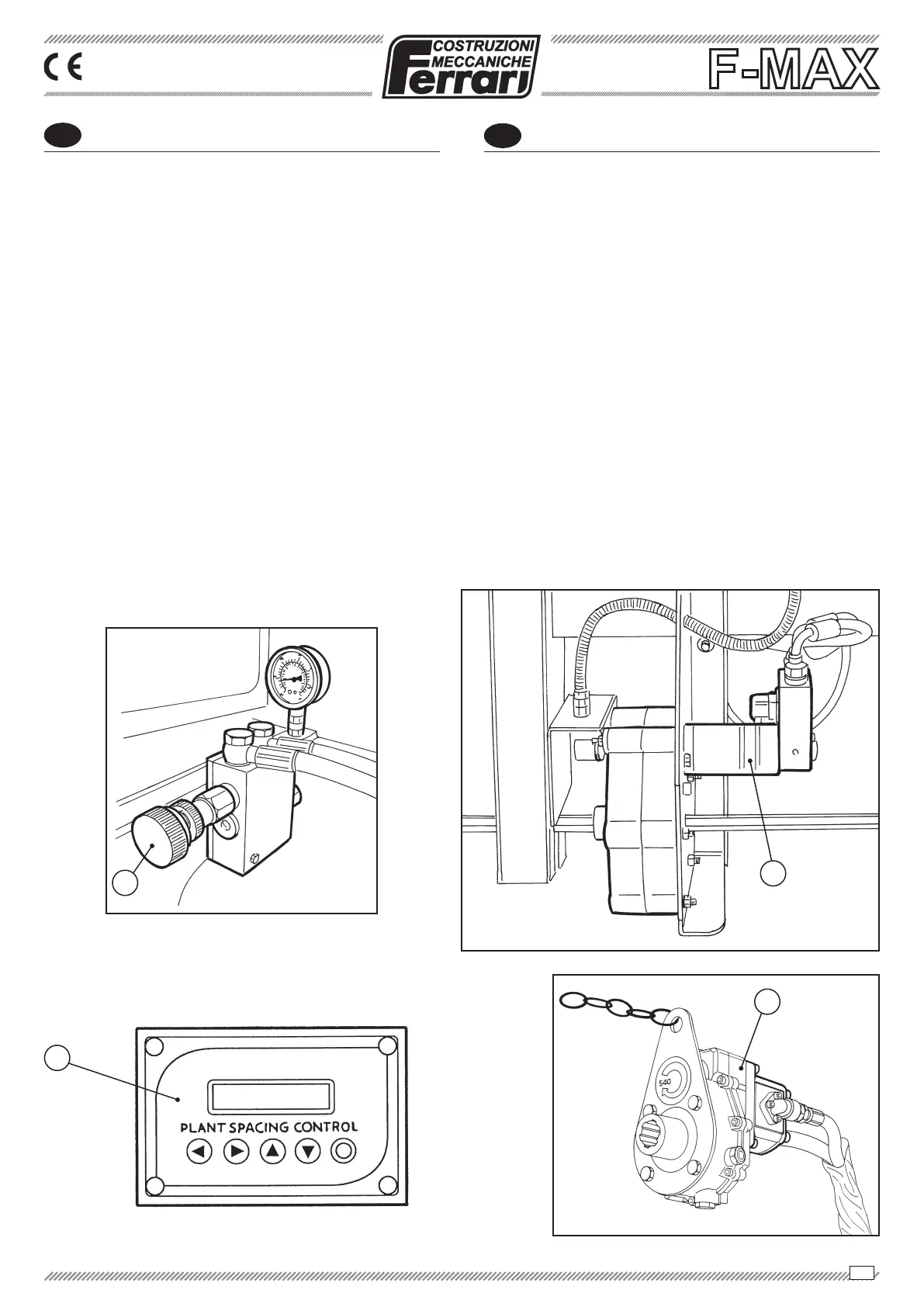

DESCRIPTION DU SYSTÈME
HYDRAULIQUE (si PSC présent, ou
réglage hydraulique des roues de tassement)
1)
Vanne de régulat. de la pression des roues de tassement.
2) Vanne proportionnelle.
3) Moteur hydraulique.
4) Multiplicateur.
5) 
6) 
7) Manomètres de pression.
8) Filtre à huile hydraulique.
9) Tableau de contrôle PSC.
10) Groupe multiplicateur pompe à huile.
11) Limiteur de pression.
12) Vanne de régulation de pression du rouleau de
compactage (si présent).
DESCRIPCIÓN EQUIPO
HIDRÁULICO (se presente PSC o regula-
ción hidráulica presión ruedas de refuerzo)
1) Válvula regulación presión ruedas de refuerzo.
2) Válvula proporcional.
3) Motor hidráulico.
4) Salpicadero pequeño.
5) Depósito aceite hidráulico.
6) Indicador del nivel de aceite.
7) Manómetros de presión.
8) Filtro aceite hidráulico.
9) Cuadro control PSC.
10) Grupo multiplicador bomba de aceite.
11) Válvula de máxima presión.
12) Válvula de alojamiento en el rodillo compacta-
dor (si estuviera presente).
