10

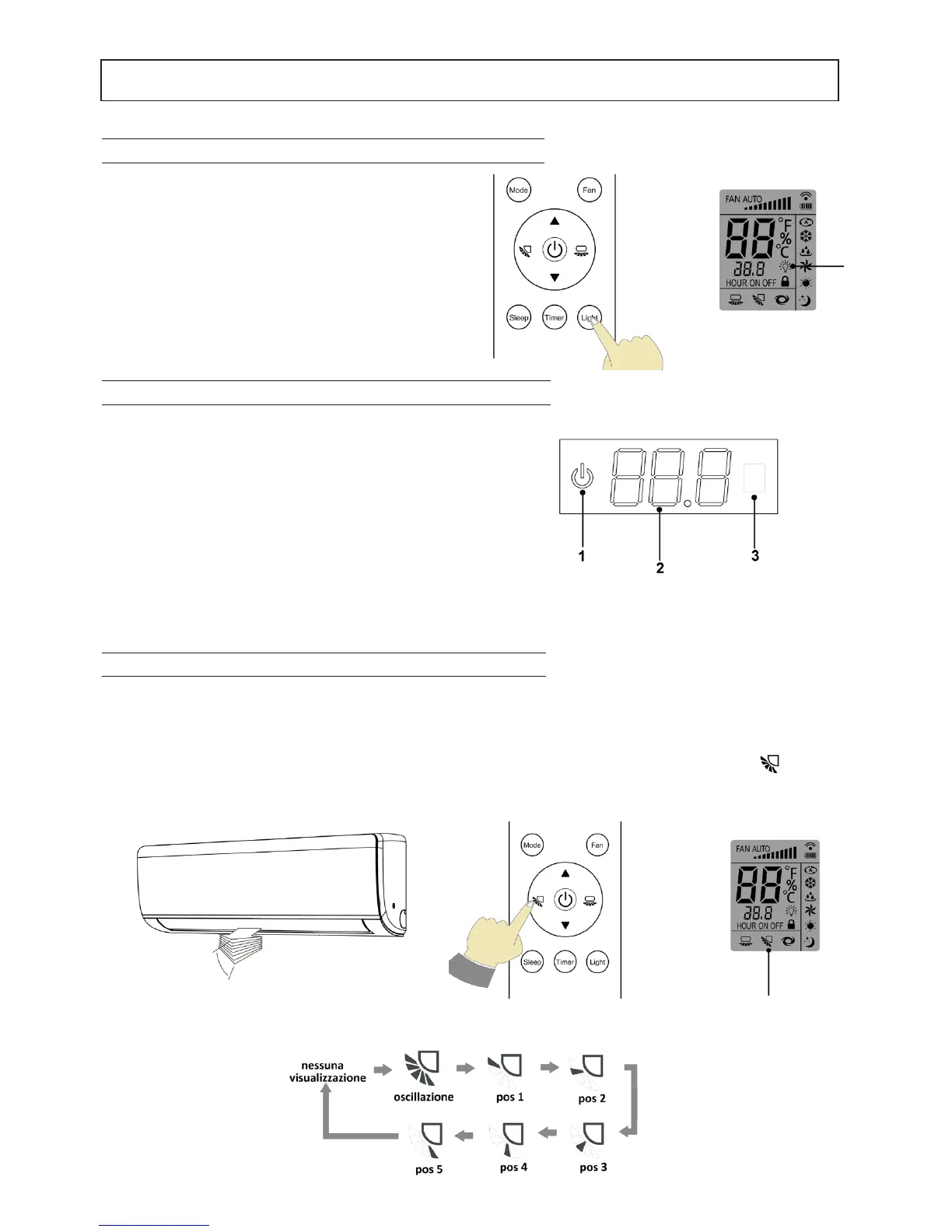

MESSA IN FUNZIONE
Fig. 2
Fig. 3
Fig. 4 Fig. 5
VISUALIZZAZIONE SUL DISPLAY DELL’UNITA’ – Tasto “Light”
INDICATORI DISPLAY SULL’ UNITA’ INTERNA
REGOLAZIONE DELL’USCITA DELL’ARIA
All’accensione il deettore assume un’angolazione predeterminata. E’ possibile regolare in modo automatico la
direzione verticale dell’aria mentre per la regolazione orizzontale è necessario intervenire manualmente.
Regolazione Verticale
Per regolare la direzione del usso d’aria verticale (Fig 4) che esce dall’unità interna premere il tasto “ ” (Fig5.) .
L’unità è impostata di default nella modalità “statica” per cui ad ogni pressione del tasto la posizione cambia secon-
do la sequenza visualizzata dal display del comando.
La pressione del tasto “Light” attiva o disattiva il di-
splay dell’unità interna. Il display del telecomando
evidenzia la modalità attiva con il relativo simbolo
mentre sul display dell’unità verrà visualizzata la tem-
peratura di set point.
Di seguito viene descritto il signicato dei LED situati
nel pannello frontale dell’unità interna:
1.INDICATORE POWER
Si illumina quando l’unità è in funzione.
2.INDICATORE TEMPERATUR A
indica la temperatura impostata ambiente. Nel caso
insorgessero errori verranno indicati mediante codice
specico.
3.RICEVITORE
Riceve i segnali infrarossi dal telecomando.
Fig. 6
