BLUEHELIX MAXIMA
108 RO
cod. 3541U630 - Rev. 00 - 07/2020

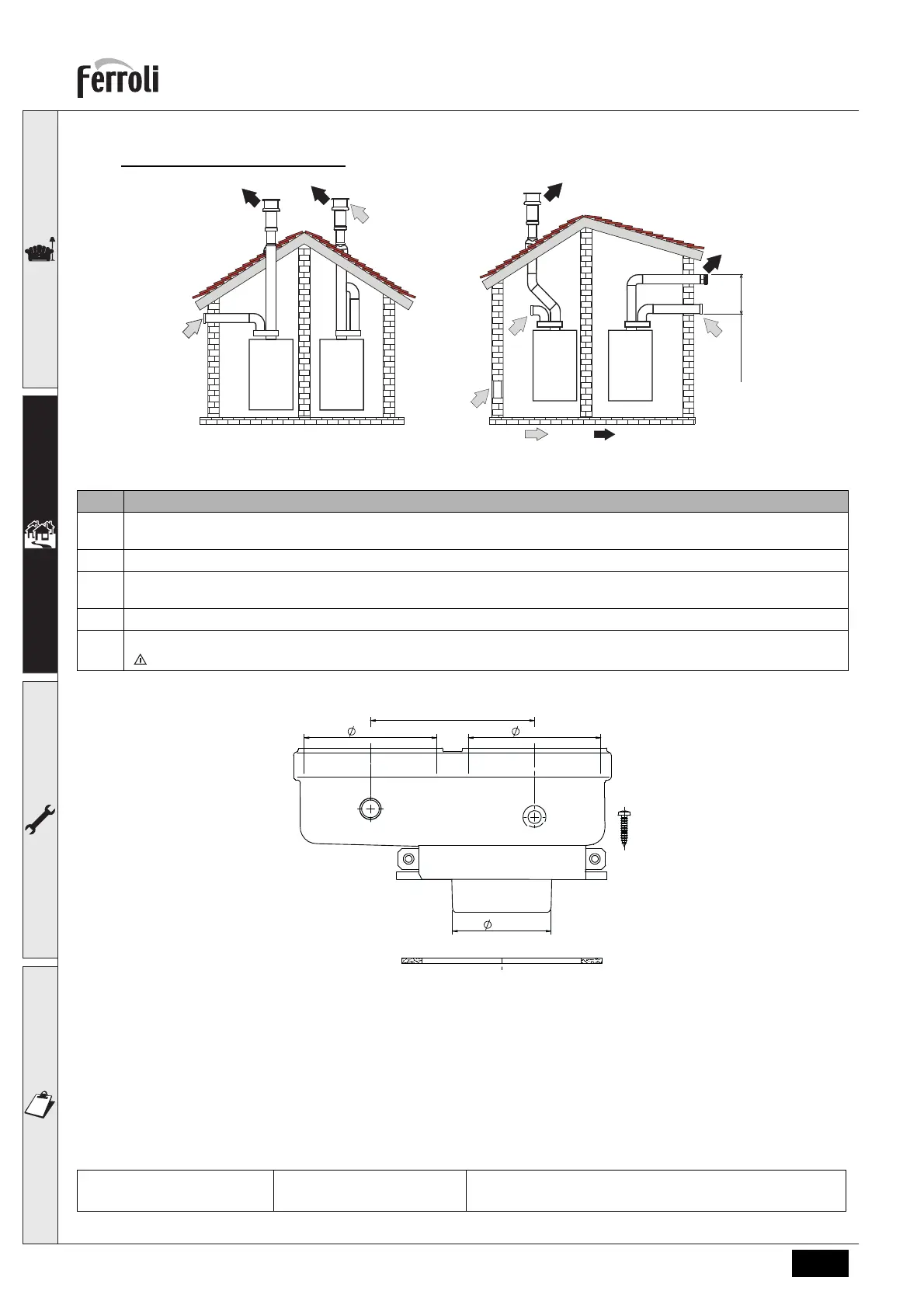

Racordarea cu tuburi separate
fig. 17- Exemple de racordare cu tuburi separate ( = Aer / = Gaze arse)
Tabel 3 - Tipologie
Pentru racordarea conductelor separate montaţi pe aparat următorul accesoriu de pornire:
fig. 18- Accesoriu de pornire pentru conducte separate
Înainte de a trece la instalare, verificaţi să nu fie depăşită lungimea maximă permisă, cu ajutorul unui calcul simplu:
1. Stabiliţi complet schema sistemului cu coşuri duble, inclusiv accesoriile şi terminalele de ieşire.
2. Consultaţi tabel 5 şi identificaţi pierderile în m
eq
(metri echivalenţi) ale fiecărui component, în funcţie de poziţia de
instalare.
3. Verificaţi ca suma totală a pierderilor să fie inferioară sau egală cu lungimea maximă permisă în tabel 4.
Tabel 4- Lungime maximă conducte separate
Tip Descriere
C1X Admisie şi evacuare orizontală, pe perete. Terminalele de intrare/ieşire trebuie să fie concentrice sau să fie suficient de apro-
piate, încât să fie supuse unor condiţii de vânt similare (distanţă de maxim 50 cm)
C3X Admisie şi evacuare verticală, pe acoperiş. Terminale de intrare/ieşire ca pentru C12
C5X Admisie şi evacuare separate, pe perete sau pe acoperiş, dar în orice caz în zone cu presiuni diferite. Evacuarea şi admisia nu
trebuie să fie poziţionate pe pereţi situaţi faţă în faţă
C6X Admisie şi evacuare cu conducte certificate separat (EN 1856/1)
B2X Admisie din încăperea de instalare şi evacuare pe perete sau pe acoperiş
IMPORTANT - ÎNCĂPEREA TREBUIE SĂ FIE DOTATĂ CU O AERISIRE ADECVATĂ
Lungime maximă permisă BLUEHELIX MAXIMA 24C
80 m
eq
BLUEHELIX MAXIMA 28C e BLUEHELIX MAXIMA 34C
70 m
eq
