BLUEHELIX MAXIMA
45IT
cod. 3541U630 - Rev. 00 - 07/2020

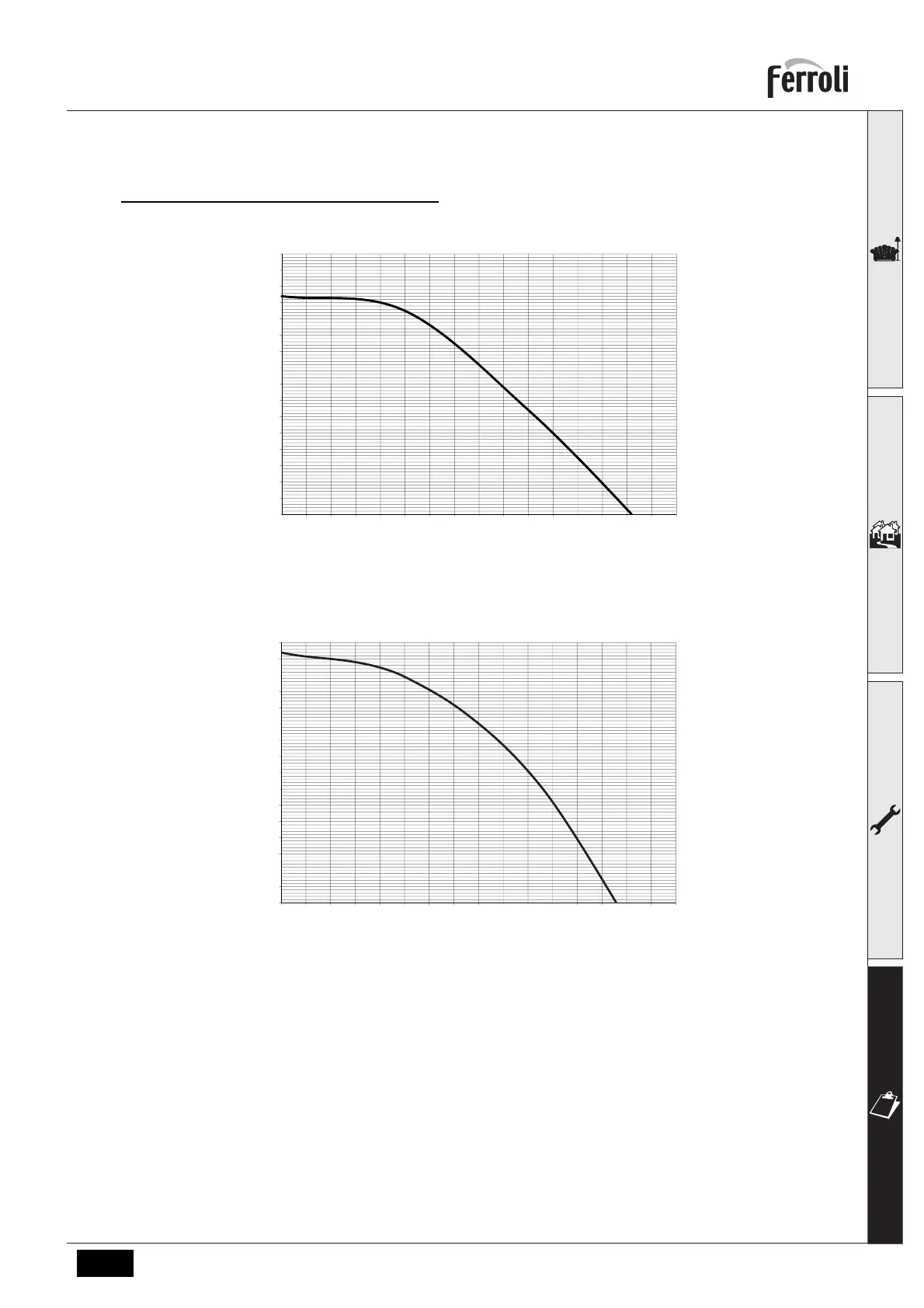

4.5 Diagrammi
Prevalenza residua disponibile all’impianto
BLUEHELIX MAXIMA 24C e BLUEHELIX MAXIMA 28C
fig. 45 - Prevalenza residua disponibile all’impianto
BLUEHELIX MAXIMA 34C
fig. 46 - Prevalenza residua disponibile all’impianto
4.6 Schema elettrico
16 Ventilatore
32 Circolatore riscaldamento
34 Sensore temperatura riscaldamento
42 Sonda temperatura sanitario
44 Valvola gas
81 Elettrodo d’accensione/Ionizzazione
95 Valvola deviatrice
136 Flussometro
138 Sonda esterna (opzionale)
139 Cronocomando remoto/Gateway
186 Sensore di ritorno
191 Sensore temperatura fumi
240 Elettrovalvola di caricamento
288 Kit antigelo
294 Sensore di pressione
A Interruttore ON/OFF (configurabile)
0.0
0.5
1.0
1.5
2.0
2.5
3.0
3.5
4.0
4.5
5.0
5.5
6.0
6.5
7.0
7.5
8.0
0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1 1.1 1.2 1.3 1.4 1.5 1.6
H(mCA)
Q (m3/h)
0.0
0.5
1.0
1.5
2.0
2.5
3.0
3.5
4.0
4.5
5.0
5.5
6.0
6.5
7.0
7.5
8.0
0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1 1.1 1.2 1.3 1.4 1.5 1.6
H(mCA)
Q (m3/h)
