Ferroli BLUEHELIX MAXIMA Series - Wykresy; Schemat Instalacji Elektrycznej

BLUEHELIX MAXIMA
182 PL
cod. 3541U630 - Rev. 00 - 07/2020

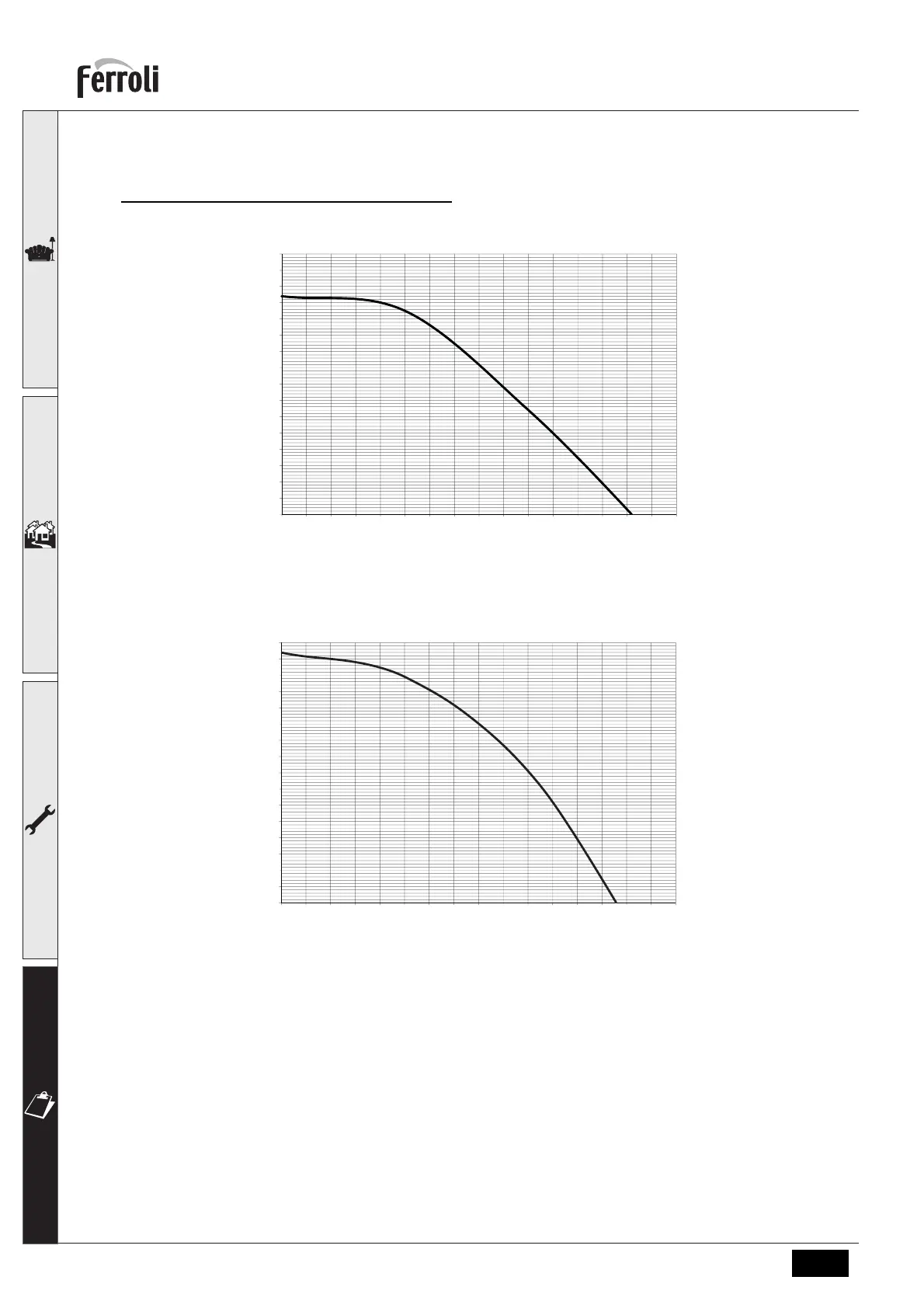

4.5 Wykresy
Wysokość podnoszenia dostępna dla układu
BLUEHELIX MAXIMA 24C i BLUEHELIX MAXIMA 28C
wygląd 45- Wysokość podnoszenia dostępna dla układu
BLUEHELIX MAXIMA 34C
wygląd 46- Wysokość podnoszenia dostępna dla układu
4.6 Schemat instalacji elektrycznej
16 Wentylator
32 Pompa obiegowa ogrzewania
34 Czujnik temperatury ogrzewania
42 Sonda temperatury instalacji c.w.u.
44 Zawór gazu
81 Elektroda zapłonu/jonizacji
95 Zawór rozdzielczy
136 Przepływomierz
138 Sonda zewnętrzna (opcja)
139 Zdalne sterowanie czasowe /Gateway
186 Czujnik powrotu
191 Czujnik temperatury spalin
240 Elektrozawór napełniania
288 Zestaw zabezpieczenia przed zamarzaniem
294 Czujnik ciśnienia
A Przełącznik WŁ / WYŁ (konfigurowalny)
0.0
0.5
1.0
1.5
2.0
2.5
3.0
3.5
4.0
4.5
5.0
5.5
6.0
6.5
7.0
7.5
8.0
0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1 1.1 1.2 1.3 1.4 1.5 1.6
H(mCA)
Q (m3/h)
0.0
0.5
1.0
1.5
2.0
2.5
3.0
3.5
4.0
4.5
5.0
5.5
6.0
6.5
7.0
7.5
8.0
0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1 1.1 1.2 1.3 1.4 1.5 1.6
H(mCA)
Q (m3/h)
