Ferroli BLUEHELIX MAXIMA Series - 4 Caratteristiche E Dati Tecnici; Dimensioni E Attacchi

BLUEHELIX MAXIMA
37IT
cod. 3541U630 - Rev. 00 - 07/2020
4. Caratteristiche e dati tecnici
4.1 Dimensioni e attacchi
7 Entrata gas - Ø 3/4”
8 Uscita acqua sanitario - Ø 1/2”
9 Entrata acqua sanitario - Ø 1/2”
10 Mandata impianto - Ø 3/4”
11 Ritorno impianto - Ø 3/4”
A6 Attacco scarico condensa

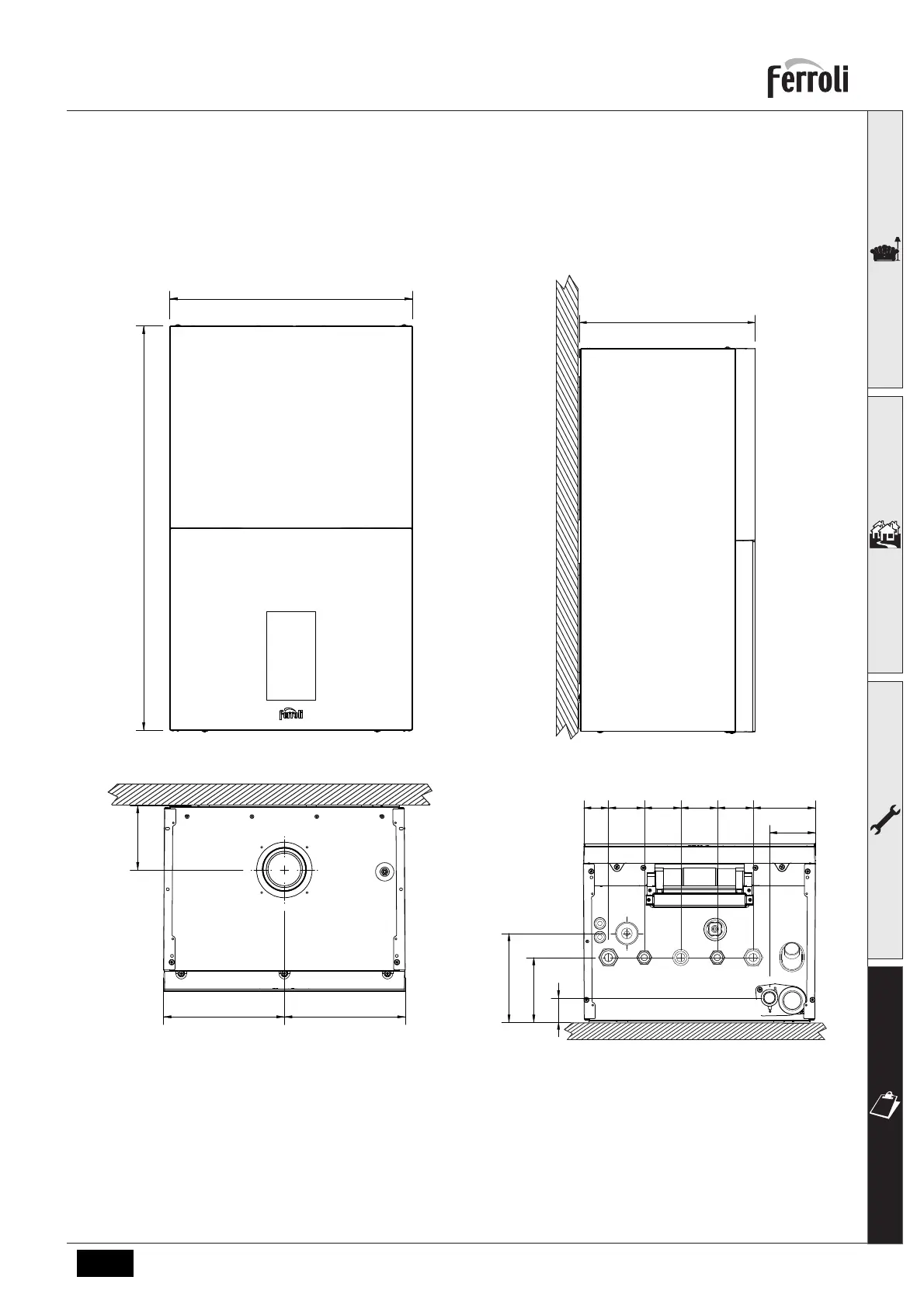

fig. 36 - Vista frontale
fig. 37 - Vista laterale
fig. 38 - Vista dall’alto
fig. 39 - Vista dal basso
700
420
32 0
11 0
21 0 21 0
45 65 66 66 65 11 3
44
11 7
16 1
83
10 7 9811
A6
