4.2 Vista general
4.3 Circuito de agua

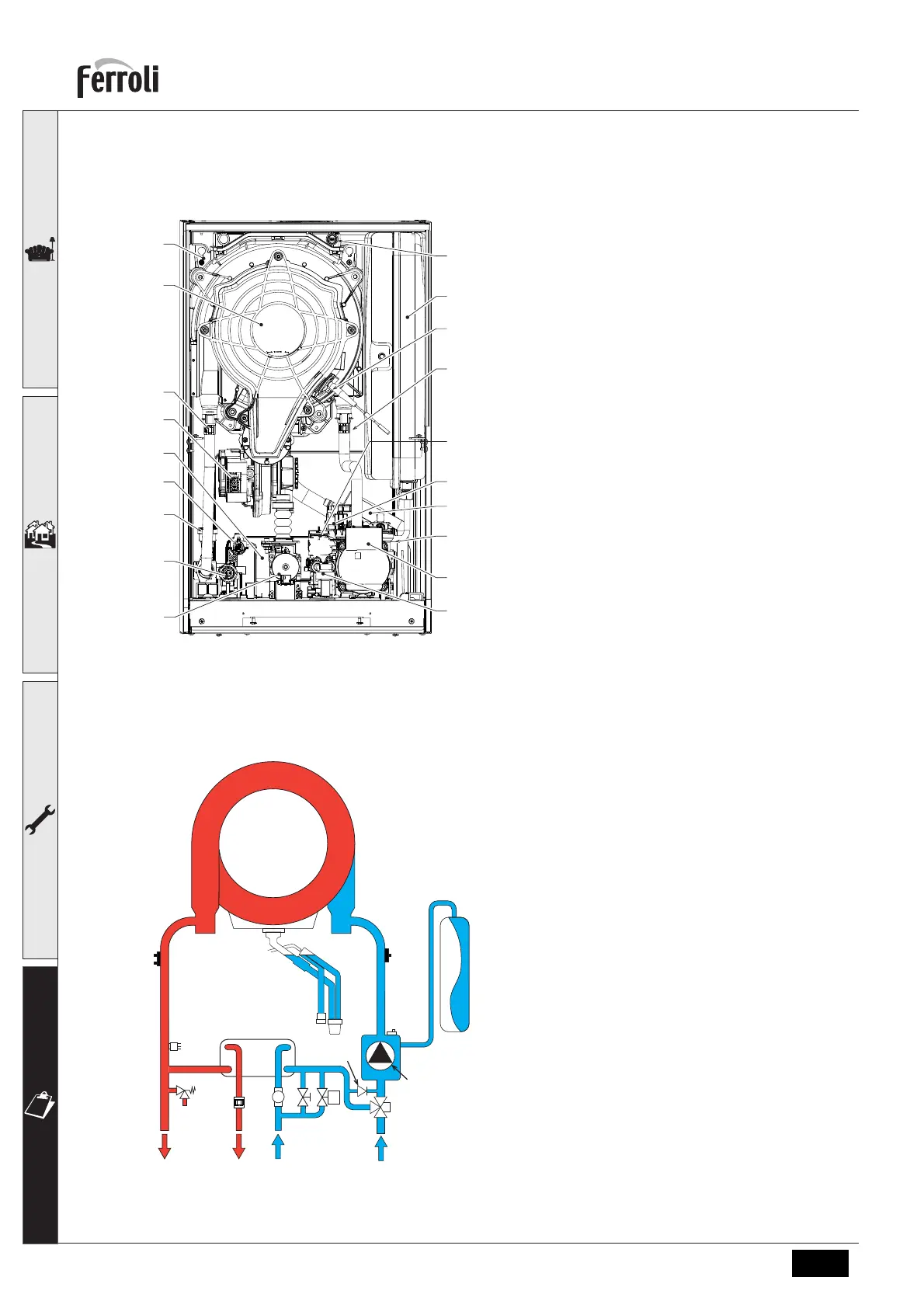

fig. 43- Vista general
14 Válvula de seguridad
16 Ventilador
32 Circulador de calefacción
34 Sensor temperatura calefacción
36 Purgador de aire automático
42 Sonda de temperatura AS
44 Válvula de gas
56 Vaso de expansión
81 Electrodo de encendido/ionización
95 Válvula desviadora
136 Caudalímetro
145 Higrómetro
186 Sensor de retorno
191 Sensor de temperatura de humos
193 Sifón
194 Intercambiador AS
196 Depósito de condensado
240 Electroválvula de carga de la instala-
ción
294 Sensor de presión
350 Grupo quemador/ventilador
fig. 44- Circuito de agua
8 Salida de ACS
9 Entrada de AS
10 Ida a calefacción
11 Retorno de calefacción
14 Válvula de seguridad
32 Circulador de calefacción
34 Sensor temperatura calefacción
36 Purgador de aire automático
42 Sonda de temperatura AS
56 Vaso de expansión
74 Llave de llenado de la instalación
95 Válvula desviadora
136 Caudalímetro
186 Sensor de retorno
193 Sifón
194 Intercambiador AS
240 Electroválvula de carga de la instala-
ción
241 Baipás automático (dentro del grupo
bomba)
294 Sensor de presión
196
350
34
16
194
42
294
14
136
32
36
193
95
186
81
56
191
44
240
74
95
240
32
10 8 9
11
14
42
186
34
56
36
193
136
194
241
294
