Ferroli BLUEHELIX MAXIMA Series - 4 Características y Datos Técnicos; Medidas y Conexiones

BLUEHELIX MAXIMA
83ES
cod. 3541U630 - Rev. 00 - 07/2020
4. Características y datos técnicos
4.1 Medidas y conexiones
7 Entrada de gas - Ø 3/4"
8 Salida de ACS - Ø 1/2"
9 Entrada de AS - Ø 1/2"
10 Ida a calefacción - Ø 3/4"
11 Retorno de calefacción - Ø 3/4"
A6 Conexión descarga de condensado

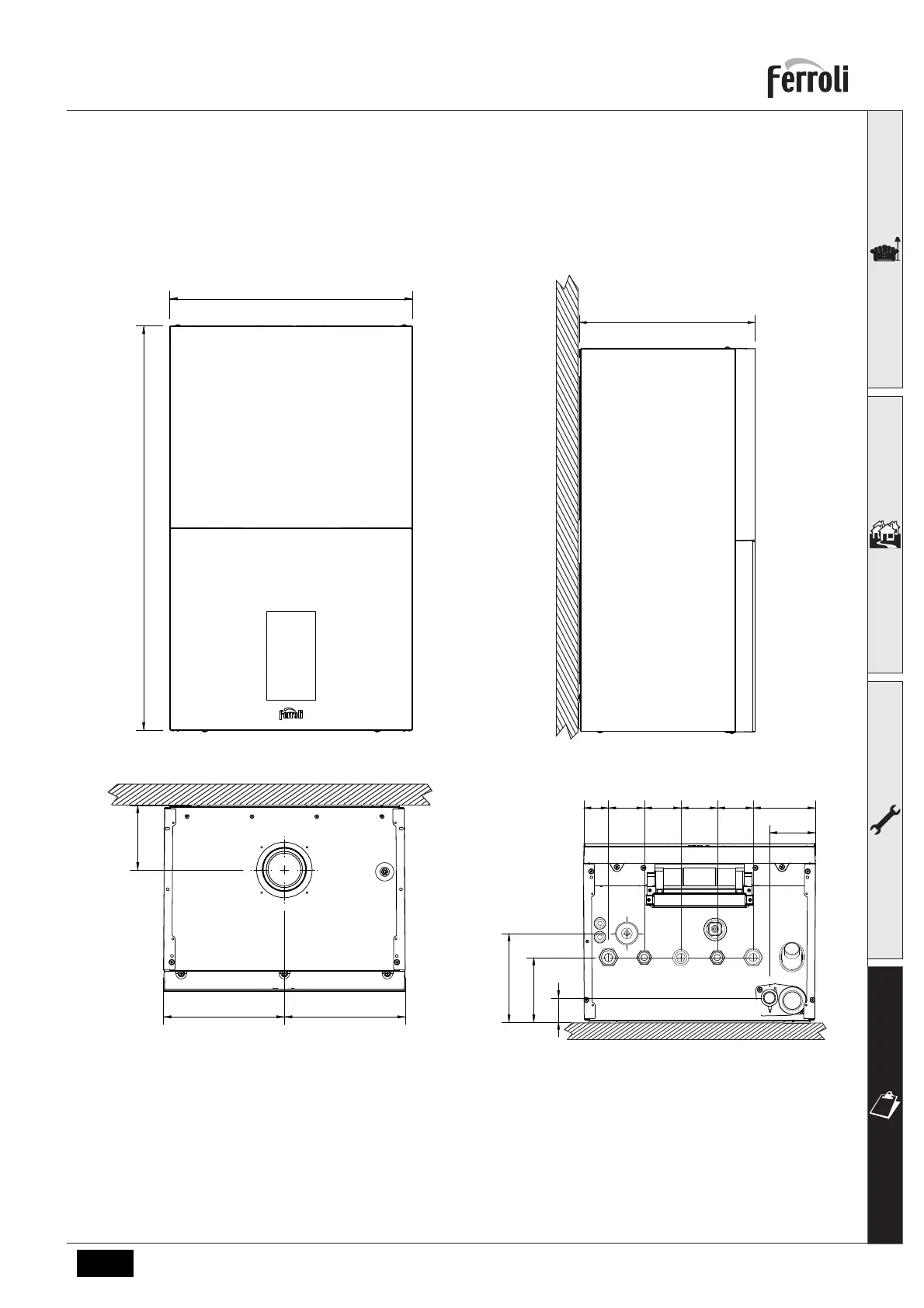

fig. 36- Vista frontal
fig. 37- Vista lateral
fig. 38- Vista superior
fig. 39- Vista inferior
700
420
32 0
11 0
21 0 21 0
45 65 66 66 65 11 3
44
11 7
16 1
83
10 7 9811
A6
