BLUEHELIX MAXIMA
150 PL
cod. 3541U630 - Rev. 00 - 07/2020
Termostat pokojowy
B
WAŻNE: TERMOSTAT POKOJOWY MUSI MIEĆ STYKI BEZPOTENCJAŁOWE.
PODŁĄCZENIE ZASILANIA 230V DO ZACISKÓW TERMOSTATU POKOJOWEGO
SPOWODUJE TRWAŁE ZNISZCZENIE PŁYTKI DRUKOWANEJ PCB.
Podczas podłączania regulatora czasowego lub timera nie należy doprowadzać zasilania
tych urządzeń przez ich styki odcinające. Ich zasilanie musi być doprowadzone przy
bezpośrednim połączeniu z siecią lub z bateriami, w zależności od rodzaju urządzenia.

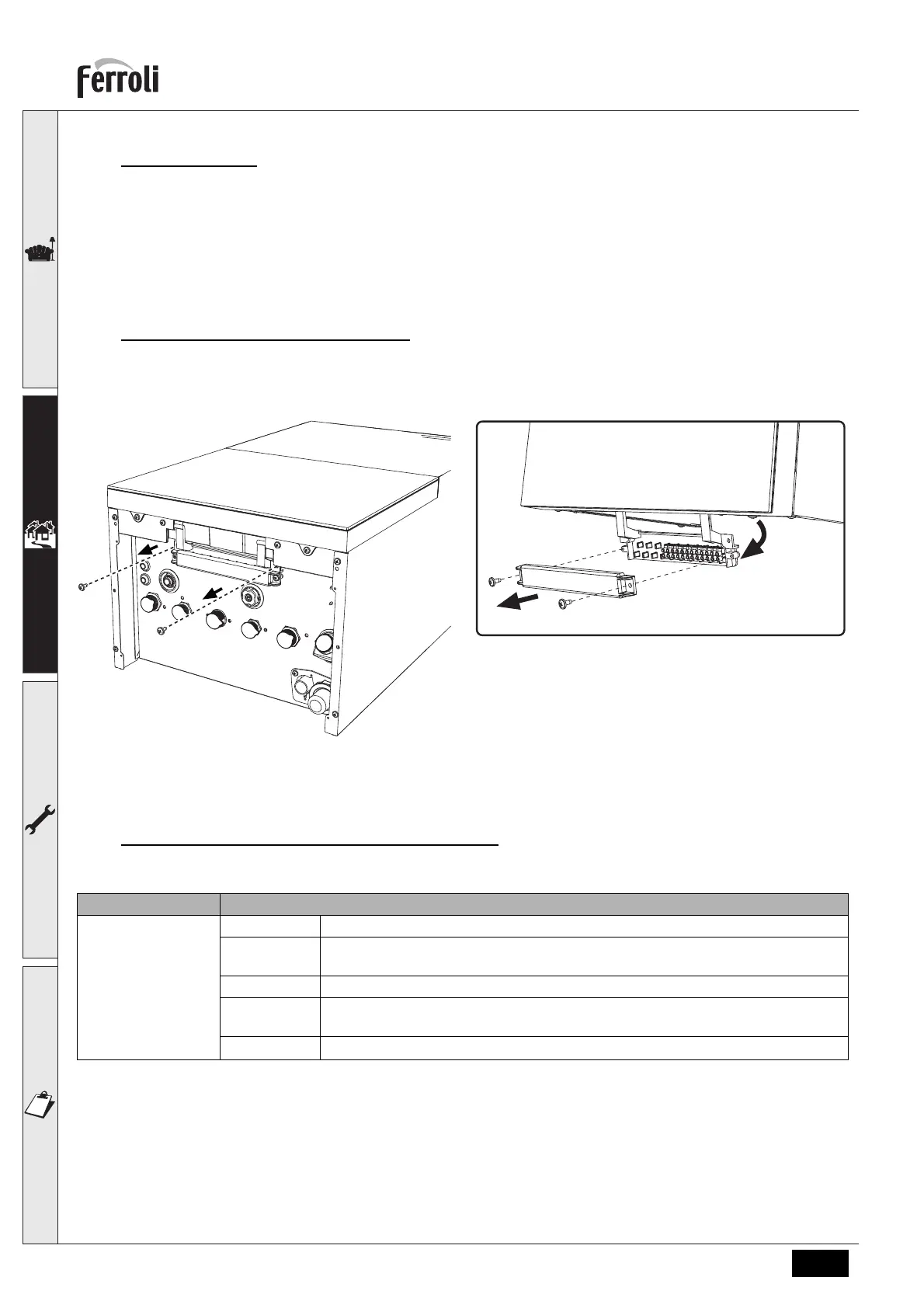

Dostęp do elektrycznej skrzynki zaciskowej
Aby uzyskać dostęp do skrzynki zaciskowej, należy postępować zgodnie z instrukcjami podanymi poniżej (
wygląd13
oraz
wygląd14
). Rozmieszczenie zacisków do różnych przyłączy podane jest na schemacie elektrycznym na
wygląd47
.
Zaciski powinny posiadać styki bezpotencjałowe (nie 230V)
.
wygląd13
wygląd14
Konfiguracja wejścia pomocniczego skrzynki zaciskowej
Tabela 1- Nastawy wejścia pomocniczego
Konfiguracja CWU Parametr b06
b01 = RRT
b06=0 Jeśli styk jest otwarty, wyłącza instalację c.w.u., jeśli jest zamknięty, włącza ją z powrotem.
b06=1
Jeśli styk jest otwarty, wyłącza instalację ogrzewania, jeśli jest zamknięty, włącza ją z powro-
tem. F50. Je
śli styk jest zamknięty, włącza instalację ogrzewania.
b06=2 Styk działa jak termostat pokojowy.
b06=3
Jeśli styk jest otwarty, wyświetla F51 , a kocio
ł nadal działa.
Służy jako alarm.
b06=4
Styk działa jak termostat ograniczający, jeśli jest otwarty, wyświetla F53 i wy
łącza żądanie.
