BLUEHELIX MAXIMA
64 ES
cod. 3541U630 - Rev. 00 - 07/2020
Uso del tubo flexible Ø 50 y Ø 60 (solo para entubamiento)
En el gráfico se incluyen los accesorios iniciales cód. 041087X0 para Ø 50 y cód. 041050X0 para Ø 60
Se pueden utilizar, como máximo, 4 m de chimenea Ø 80 mm entre la caldera y el paso al diámetro reducido (Ø 50 o
Ø 60), y como máximo 4 m de chimenea Ø 80 mm en la aspiración (con la longitud máxima de las chimeneas de Ø 50
y Ø 60).
Para utilizar este diámetro, proceda como se indica a continuación.
Entre en el menú SC (siga las instrucciones dadas en el apartado “Menú Control Combustión” on page 74) y configure
el parámetro SC04 con el valor correspondiente a la longitud de la chimenea utilizada.
Para mod. BLUEHELIX MAXIMA 24C/ Para mod. BLUEHELIX MAXIMA 28C/
Para mod. BLUEHELIX MAXIMA 34C

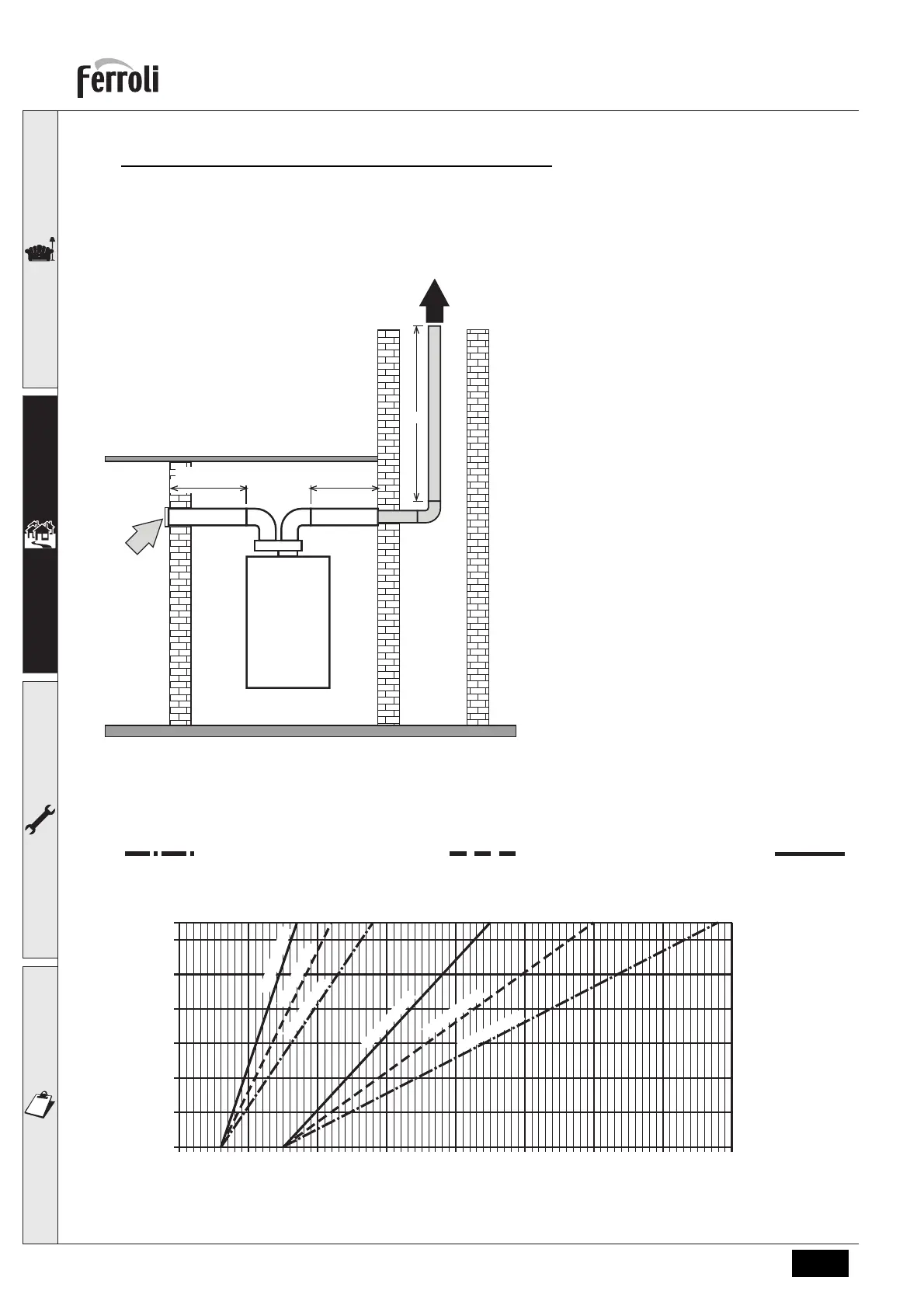

fig. 20- Gráfico para seleccionar el parámetro chimenea
fig. 19
A = BLUEHELIX MAXIMA 24C
Ø50 - 28 m MAX
Ø60 - 78 m MAX
BLUEHELIX MAXIMA 28C
Ø50 - 22 m MAX
Ø60 - 60 m MAX
BLUEHELIX MAXIMA 34C
Ø50 - 17 m MAX
Ø60 - 45 m MAX
max 4 m
Ø80
max 4 m
Ø80
A
m
SC04
0 1020304050607080
12
10
8
6
4
2
0
13
FLEX
Ø
50
FLEX Ø60
FLEX
Ø
50
FLEX Ø60
FLEX
Ø
50
FLEX Ø60
