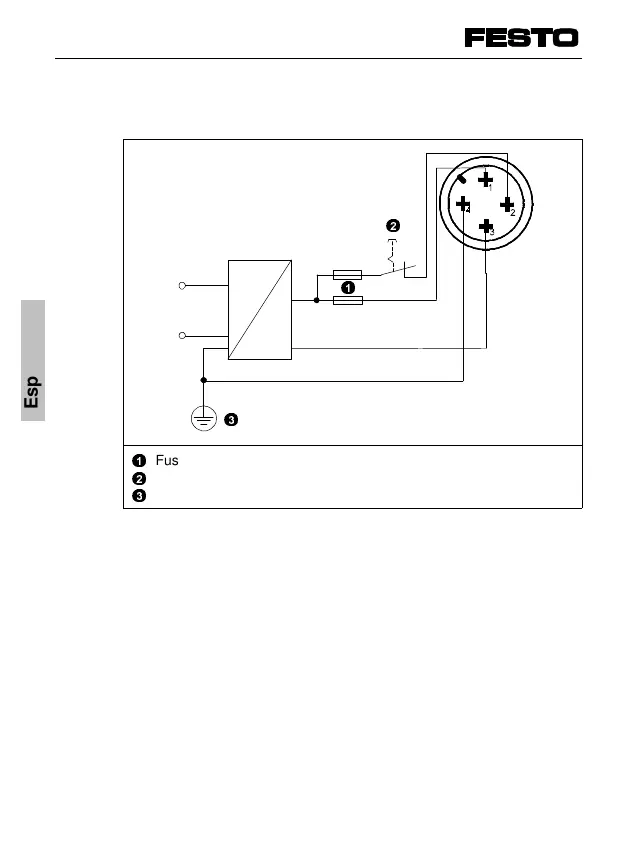

Circuito de ejemplo para la conexión de la tensión de
alimentación
1
2
3
Fusibles externos
PARO DE EMERGENCIA
Cable de conexión a tierra en pin 4 previsto para 12 A
Resistencia de terminación en el último slave del bus
Si el sistema CP se halla al final del bus de campo, se requiere
un cable de terminación.
Recomendación:
Para este fin, utilice una clavija Sub-D de Festo (nº de artículo
18529). En la clavija del conector Festo Sub-D ya se ha dis-
puesto una red RC adecuada. La terminación del cable debe
conmutarse manualmente (véase el manual "Nodo de Bus de
campo CP 9".
10 A
24 V 3,15 A
AC
DC 24 V
± 10 %
2
3
1
0 V
Español
CP FB9-E
