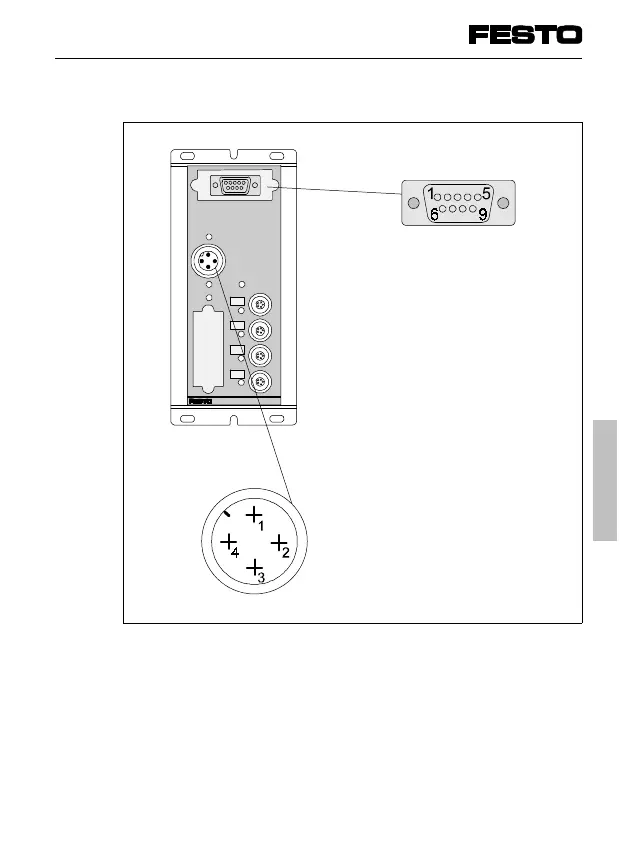

Affectation des broches
Bus de terrain
1 n.c.
2 n.c.
3 RxD/TxD-P
4 CNTR-P
5DGND
6VP
7 n.c.
8 RxD/TxD-N
9 n.c.
Capot Blindage
Tension d’alimentation
1
2
3
4
Alimentation 24 V de
l’électronique et des entrées
Alimentation 24 V des
distributeurs et des sorties
0 V
PE (conducteur de protection,
contact avancé)
Signification des témoins LED
Voir manuel du noeud bus de terrain CPFB 9.
0
1
3
2
SAVE
POWER
24 VDC
POWER V
ERROR
PROFIBUS-DP
BUS ERROR
Français
CP FB9-E
9709 NH 31
