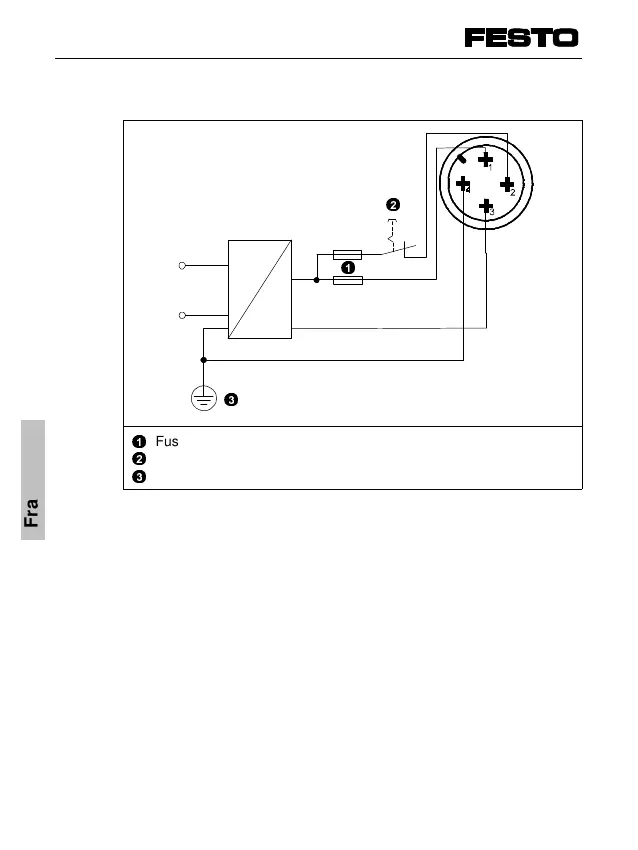

Exemple de raccordement de la tension d’alimentation
1
2
3
Fusibles externes
ARRET D’URGENCE
Conducteur de protection sur la broche 4 prévu pour 12 A
Résistance de terminaison du dernier abonné du bus
Si le terminal de distributeur se trouve à l’extrémité du bus, une
résistance de terminaison est nécessaire.
Recommandation :
Utiliser un câble et des connecteurs Sub-D Festo prémontés
(réf. 18529). Le capot du connecteur Sub-D Festo comporte un
circuit résistif approprié intégré. La terminaison de câble doit
être commutée à la main (voir manuel "Noeud bus de terrain
CPFB 9").
10 A
24 V 3,15 A
AC
DC 24 V
± 10 %
2
3
1
0 V
