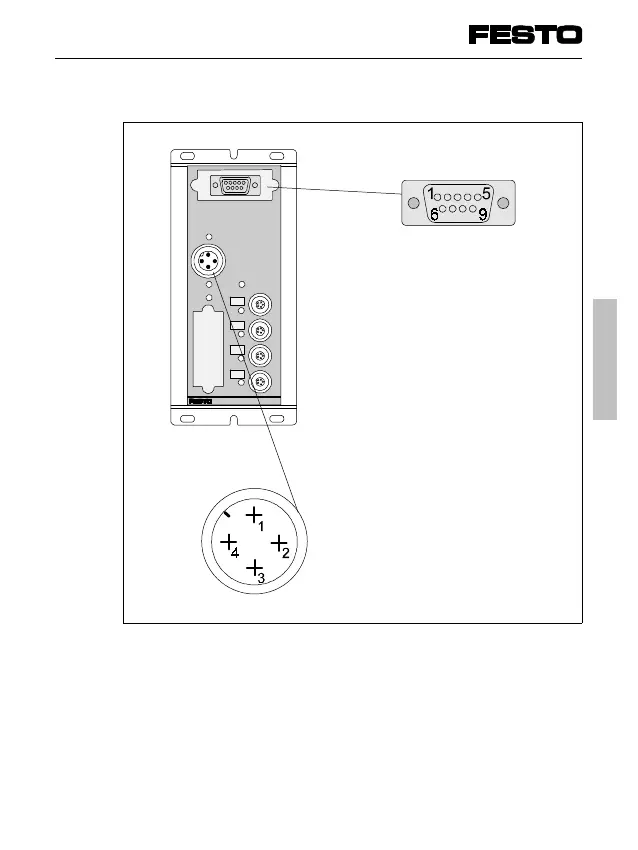

Asignación de pines
Bus de campo
1 n.c.
2 n.c.
3 RxD/TxD-P
4 CNTR-P
5DGND
6VP
7 n.c.
8 RxD/TxD-N
9 n.c.
Carcasa Apantallamiento
Tensión de alimentación
1
2
3
4
24 V alimentación a la
electrónica y a las entradas
24 V alimentación a válvulas y
salidas
0 V
PE (conexión de tierra de
protección, zócalo de entrada)
Significado de los indicadores LED
Véase el manual "Nodo de bus de campo CP 9".
0
1
3
2
SAVE
POWER
24 VDC
POWER V
ERROR
PROFIBUS-DP
BUS ERROR
Español
CP FB9-E
9709 NH 23
