3

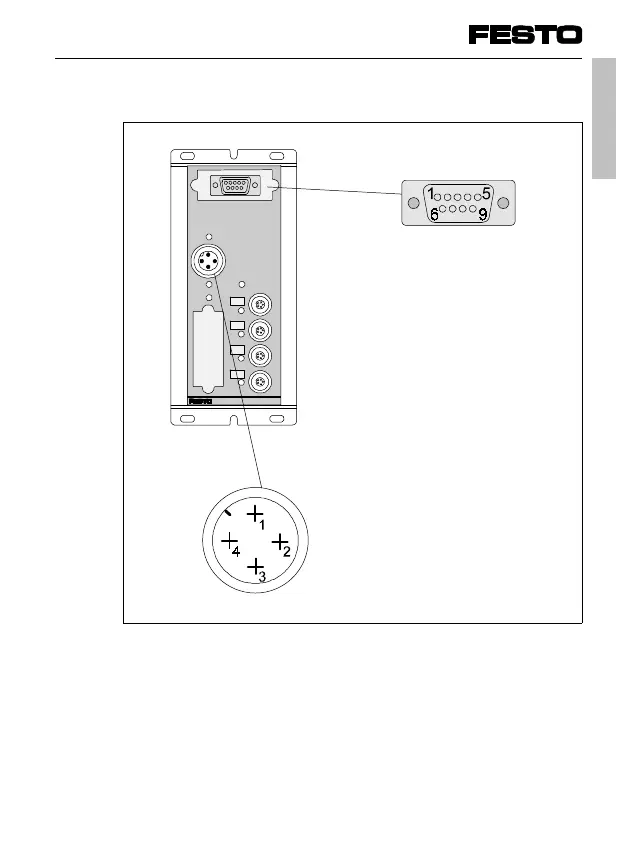

Anschlußbelegung
Feldbus
1 n.c.
2 n.c.
3 RxD/TxD-P
4 CNTR-P
5DGND
6VP
7 n.c.
8 RxD/TxD-N
9 n.c.
Gehäuse Schirm
Betriebsspannung
1
2
3
4
24 V-Versorgung Elektronik
und Eingänge
24 V-Versorgung Ventile und
Ausgänge
0 V
PE (Schutzleiteranschluß,
Kontakt voreilend)
Bedeutung der LED Anzeigen
Siehe Beschreibung "CP-Feldbusknoten 9".
0
1
3
2
SAVE
POWER
24 VDC
POWER V
ERROR
PROFIBUS-DP
BUS ERROR
Deutsch
CP FB9-E
9709 NH 7
