4

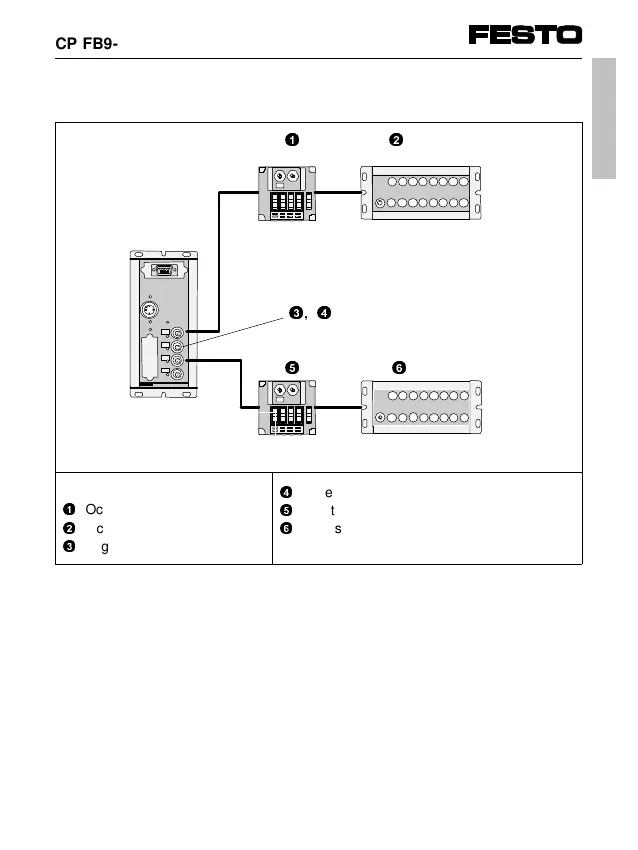

Adressierung (Beispiel)
Adresse 12
1
Octets 1/2: A20.0 ... A21.7
2
Octets 1/2: E20.0 ... E21.7
3
ungenutzt
4
ungenutzt
5
Octets 5/6: A24.0 ... A25.7
6
Octets 5/6: E24.0 ... E25.7
A = Ausgang; E = Eingang
1. Ein CP-Ventilplatz belegt zwei Adressen:
– niederwertige Adresse = Vorsteuermagnet 14
– höherwertige Adresse = Vorsteuermagnet 12.
2. Elektrische Ausgangs- oder Eingangsmodule belegen
je 16 Ausgangs- oder Eingangsadressen.
Ausführliche Angaben zur Adressierung des CP-Systems finden
Sie in der Beschreibung "CP-Feldbusknoten 9".
0
1
3
2
SAVE
POWER
24 VDC
POWER V
ERROR
PROFIBUS-DP
BUS ERROR
1
2
3, 4
56
Deutsch
CP FB9-E
9709 NH 9
