20
être respectées. Ne pas utiliser de fraises défor-
mées ou usées.
Nous recommandons de ne pas utiliser de fraises
d’un Ø supérieur à 30 mm sur cette machine.

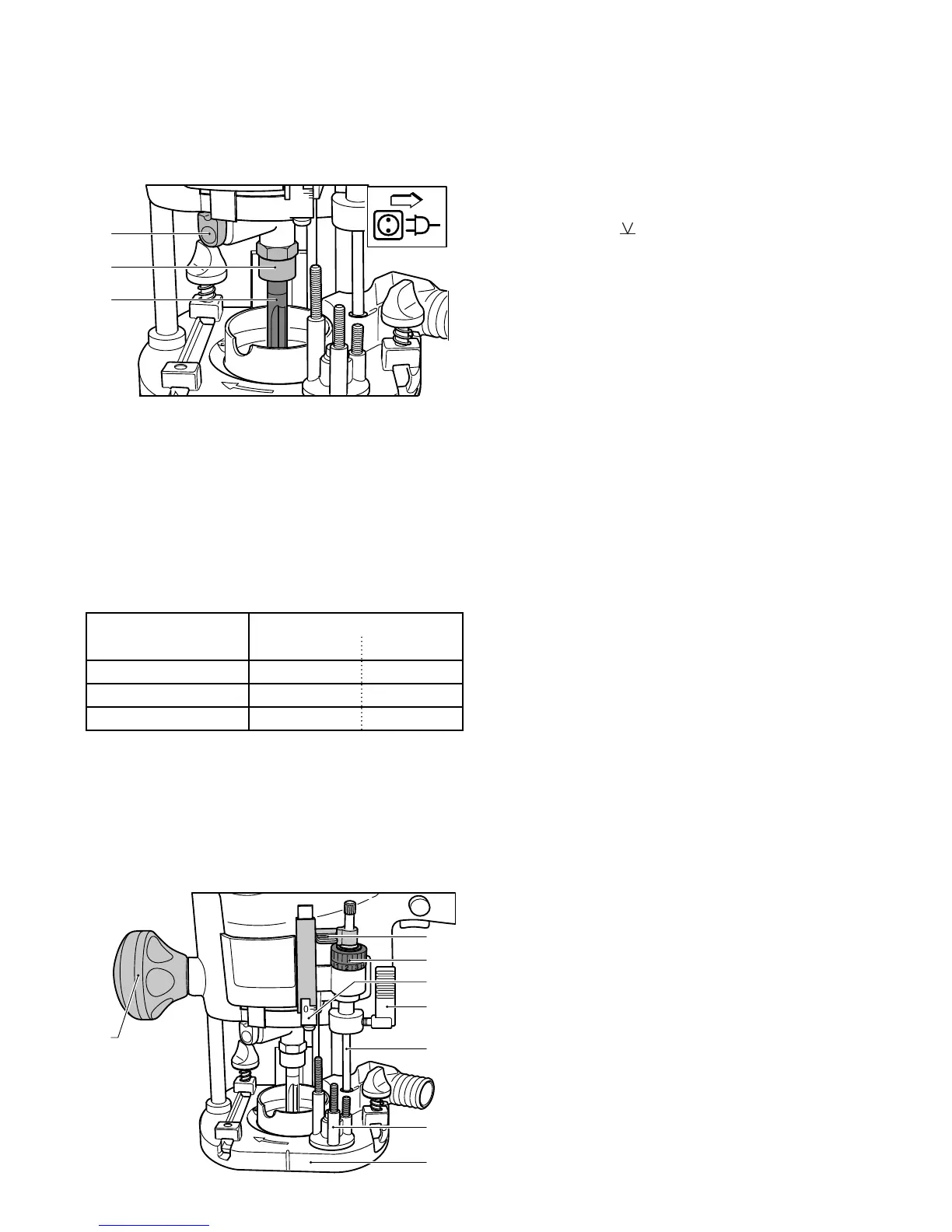

Insertion de l’outil
- Introduire la fraise (6.3) aussi loin que possi-
ble dans la pince de serrage ouverte, au moins
jusqu’au repère
de la tige de la fraise.
- Tournez la broche jusqu’à ce que le blocage d’ar-
bre (6.1) s’enclenche lors de son enfoncement
puis se bloque.
- Serrez l’écrou (6.2) à l’aide de la clé à fourche
d’ouverture de 19.
Retrait de l’outil
- Tournez la broche jusqu’à ce que le blocage d’ar-
bre (6.1) s’enclenche lors de son enfoncement
puis se bloque.
- Desserrez l’écrou (6.2) à l’aide d’une clé à fourche
d’ouverture de 19 jusqu’au point de résistance.
Continuez à tourner la clé pour vaincre ce point
de résistance.
- Retirez la fraise.
Changement de pince de serrage
- Démontez complètement l’écrou (6.2) et repre-
nez-le de l’arbre avec la pince.
- Placez une nouvelle pince de serrage uniquement
avec écrou inséré et enclenché dans la broche et
serrez légèrement l’écrou. Ne pas serrer à fond
l’écrou s’il n’y a pas de fraise!
Réglage de la profon-
deur de fraisage
Le réglage de la profondeur de fraisage s’opère en
trois étapes:
a) Réglage du zéro
- Débloquez le levier de serrage (7.4) de sorte que
la butée de profondeur (7.5) devienne entièrement
mobile.
- Placez la défonceuse avec la table de fraisage (7.7)
sur un support plan. Débloquez le bouton rotatif
(7.8) et poussez la machine vers le bas jusqu’à ce
que la défonceuse soit en contact avec le support.
Fixez la machine au moyen du bouton rotatif (7.5)
dans cette position.
- Poussez la butée de profondeur contre l’une des
trois butées fi xes de la butée tournante (7.6).
- Un tournevis vous permet de régler individuelle-
ment la hauteur de chacune des butées fi xes.
Axe Pince de serrage
Ø Order-No.
Ø 6 mm 6 mm 488 764
Ø 6,35 mm (1/4") 6,35 mm 488 765
Ø 8 mm 8 mm 488 763
7.8
7.3
7.2
7.1
7.4
7.5
7.6
7.7
6.2
6.3
6.1
