36

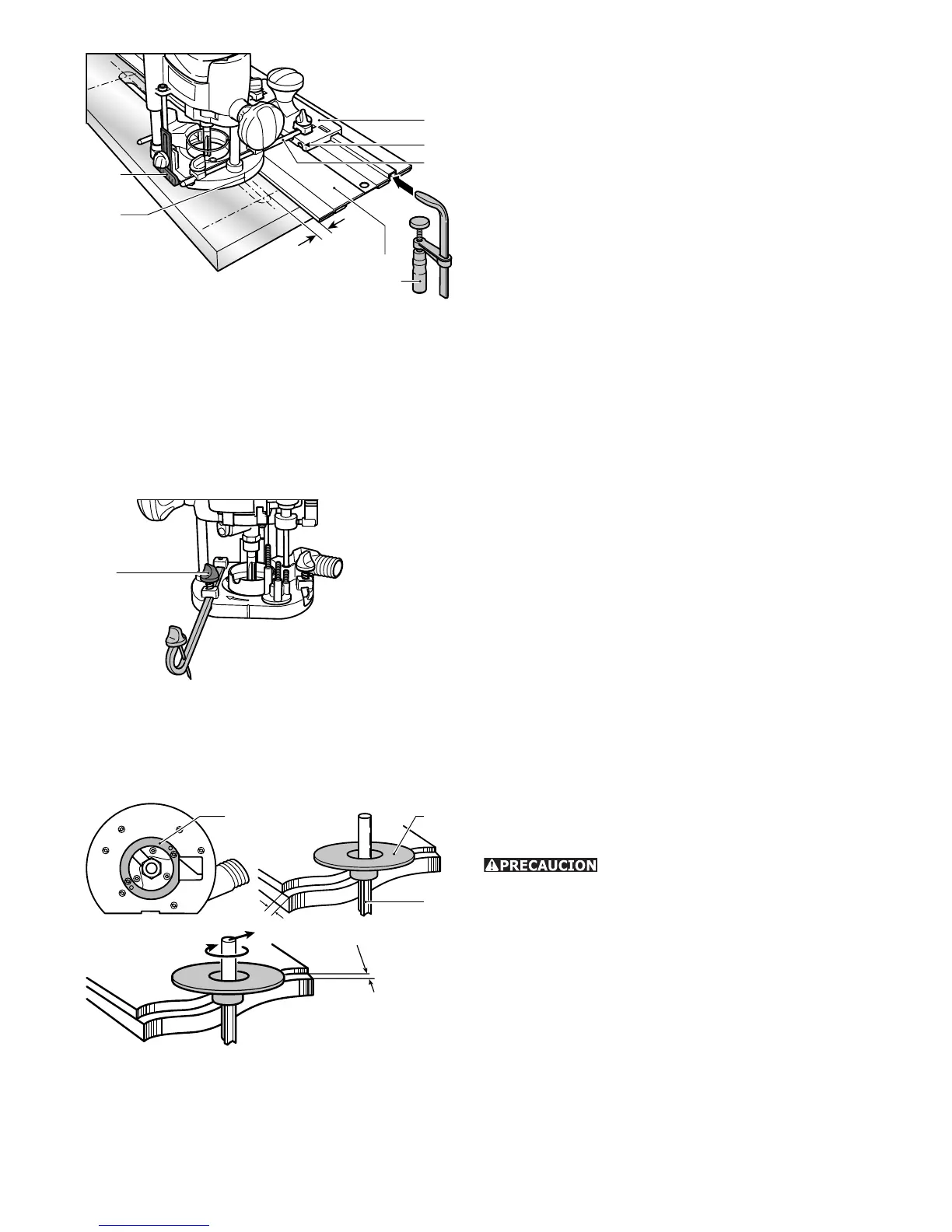

- Ponga el tope de guía, así como se muestra en
la fi gura 10, en la guía. Para garantizar una guía
sin holgura del tope de fresado, empleando un
destornillador puede ajustar dos zapatas de guía
a través de los dos orifi cios (10.2).
- Meta el apoyo (10.7) regulable en altura en el agu-
jero roscado de la base de la fresadora, de modo
que la parte inferior de la base sea paralela a la
superfi cie de la pieza.
Para poder trabajar con un patrón, la marca en la
base de la fresadora (10.6) y la escala del apoyo
(10.7) le indican el eje medio de la fresa.
Fresar con el compás de
vara SZ-OF 1000
Con el compás de vara SZ-OF 1000 (accesorio) se
pueden cortar piezas redondas y secciones circu-
lares con un diámetro entre 153 y 760 mm.
- Meta el compás de vara en la ranura delantera
de la base de la fresadora hasta que se tenga el
radio deseado.
- Fije el compás de vara cerrando la ruedecilla
(11.1).
Consejo práctico: Si se quiere evitar que la punta
del compás haga un rasguño en la pieza, se puede
pegar con cinta adhesiva por las dos caras una
pequeña tablita de madera en el punto medio.
Fresar copiando
Para reproducir con exactitud las piezas existentes
se emplea un anillo copiador o un sistema copiador
(como accesorios especiales en ambos casos).
a) Anillo copiador
- Fije por debajo el anillo copiador (12.2) en vez del
anillo de protección (12.1), a la base de la fresa-
dora.
A la hora de elegir el tamaño del
anillo copiador (12.2), asegúrese de que la fresa
puesta (12.3) pasa por su abertura.
El sobrante Y de la pieza respecto al patrón se cal-
cula del siguiente modo:
Y = 1/2 (Ø de anillo copiador - Ø de fresa)
Con la espiga de centraje ZD-OF (nº de pedido
486 035) puede centrarse con exactitud el anillo
copiador.
b) Sistema copiador
Para el sistema copiador se precisa el brazo angu-
lar WA-OF (13.3) y el set de copiar KT-OF, consis-
tente en una sujeción de rodillo (13.2) y tres rodillos
copiadores (13.1).
11.1
12.3
12.212.1
Y
Y
10.6
10.7
10.4
10.5
10.3
10.1
10.2
x
