Festool OF 1010 EQ - Cambiar el Mandril; Ajustar la Profundidad de Fresado

33

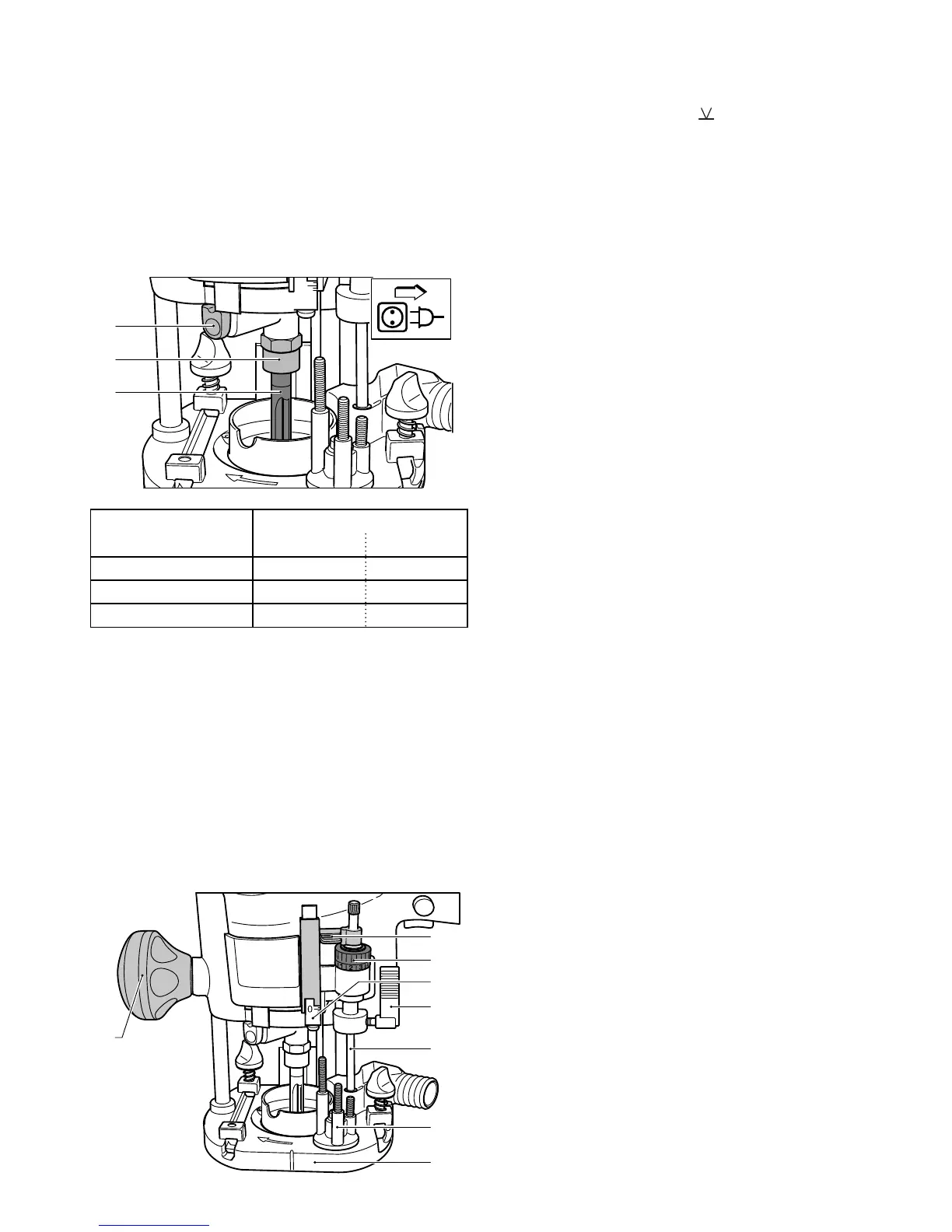

Insertar la herramienta
- Inserte la fresa (6.3) hasta donde le sea posible,
al menos hasta la marca
en el vástago de la
fresa en la pinza abierta.
- Gire el husillo hasta que el bloqueo del husillo
(6.1) encaje al ser apretado y el husillo quede
bloqueado.
- Apriete la tuerca (6.2) con una llave de horquilla
de ancho 19.
Retirar la herramienta
- Gire el husillo hasta que el bloqueo del husillo
(6.1) encaje al ser apretado y el husillo quede
bloqueado.
- Afl oje la tuerca (6.2) con una llave de horquilla de
ancho 19 hasta que note una resistencia. Supere
esta resistencia girando más la llave de horqui-
lla.
- Saque la fresa.
Cambiar el mandril
- Desatornille la tuerca (6.2) completamente y sá-
quela, junto con el mandril, del husillo.
- Coloque en el husillo una nueva pinza solo con
la tuerca insertada y enclavada, y enrosque li-
geramente la tuerca. No apriete bien la tuerca
mientras no haya metido ninguna fresa.
Ajustar la profundidad de fresado
La profundidad de fresado se ajusta en tres pa-
sos:
a) Ponerla en cero
- Abra la palanca de sujeción (7.4), de modo que el
tope de profundidad (7.5) se pueda mover libre-
mente.
- Ponga la fresadora con la base de fresado (7.7)
sobre una superfi cie plana. Abra la ruedecilla
(7.8) y empuje la máquina hacia abajo hasta que
la fresa descanse sobre la superfi cie. Fije bien la
máquina en esta posición cerrando la ruedecilla
(7.5).
- Apriete el tope de profundidad contra uno de los
tres topes fi jos del tope de revólver (7.6).
- Con un destornillador puede ajustar individual-
mente cada tope fi jo.
- Desplace el indicador (7.1) hacia abajo, de modo
que indique 0 mm en la escala (7.3).
b) Preajustar la profundidad de fresado
Se puede preajustar la profundidad de fresado con
el ajuste rápido o con el ajuste de precisión.
6.2
6.3
6.1
Diámetro de la fresa Pinza de sijeciòn
Ø Order-No.
Ø 6 mm 6 mm 488 764
Ø 6,35 mm (1/4") 6,35 mm 488 765
Ø 8 mm 8 mm 488 763
7.8
7.3
7.2
7.1
7.4
7.5
7.6
7.7
