23
10.6
10.7
10.4
10.5
10.3
10.1
10.2
x
La rallonge de table peut être montée de la même
manière que la butée latérale.
Fraiser avec le systè-
me de guidage FS

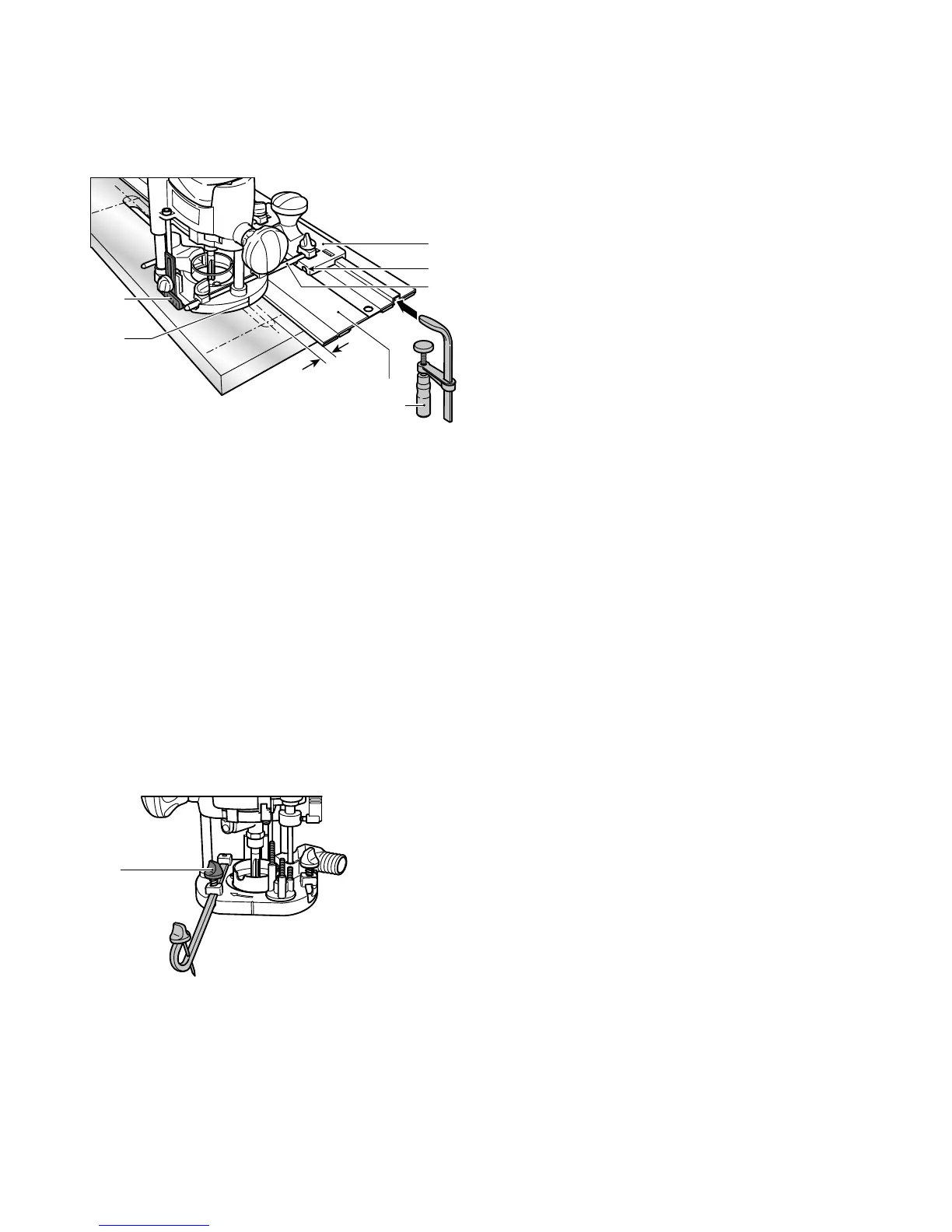

Le système de guidage FS (accessoire) facilite le
fraisage de rainures droites.
- Fixez la butée de guidage (10.1) au moyen des
tiges de guidage (10.3) de la butée latérale sur la
table de fraisage.
- Fixez le rail de guidage (10.5) au moyen de serre-
joint (10.4) sur la pièce. Veillez à ce qu’un écart
de sécurité X de 5 mm soit respecté entre le
bord avant du rail de guidage et l’outil ou resp. la
rainure.
- Posez la butée de guidage sur le rail de guidage
comme représenté fi gure 10. Afi n d’assurer un
guidage sans jeu de la butée de fraisage, il est
possible de régler, avec un tournevis, les deux
mâchoires de guidage, au travers des deux orifi -
ces latéraux (10.2).
- Vissez l’appui réglable en hauteur (10.7) sur le trou
fi leté de la table de fraisage, de sorte que la face
inférieure de la table de fraisage et la surface de
la pièce à usiner soient parallèles.
Afi n de pouvoir travailler suivant tracé, les marqua-
ges sur la table de fraisage (10.6) et la graduation
sur l’appui (10.7) vous indiquent l’axe central de la
fraise.
Fraisage avec le compas SZ-OF 1000
Avec le compas SZ-OF 1000 (accessoire) vous
pouvez usiner des pièces rondes ainsi que des
secteurs de cercle présentant un diamètre entre
153 et 760 mm.
- Introduisez le compas dans la rainure avant de la
table de fraisage jusqu’à ce que le rayon souhaité
soit ajusté.
- Bloquez le compas au moyen du bouton rotatif
(11.1).
Conseil: pour éviter la trace de la pointe du compas
sur le bois usiné, collez, avec une bande adhésive
sur les deux faces, une petite pièce de bois sur le
point central.
Copier un fraisage
Afi n de reproduire une pièce existante exactement,
on utilise une bague ou le système de copiage (les
deux disponibles en tant qu’accessoire).
11.1
