Electricidad 33
Para refacciones o asistencia, llame a Flotec Servicios al Cliente al: 1 800 365-6832
Selector de tensión de tipo ficha
La configuración de fábrica es para 230 voltios. Para cambiar a
115 voltios:
1. Verifique que la corriente eléctrica esté desconectada.
2. Jale de la ficha de cambio de tensión y sáquela de las
lengüetas.
3. Mueva la ficha de cambio de tensión a la posición de 115
voltios. Ahora la ficha cubrirá 2 lengüetas metálicas y la
flecha en la ficha quedará alineada con la flecha de 115
voltios en la etiqueta (consulte la Figura 10).
4. Conecte los conductores de alimentación a los dos tornillos
exteriores en el manóstato según se ilustra en el Figura 9.
5. Conecte el cable a tierra a una de las conexiones a tierra
según se ilustra en la Figura 9.
6. Si hay otros cables, tápelos.
7. Vuelva a instalar la cubierta del motor.
Selector de tensión de tipo cuadrante
La configuración de fábrica es para 230 voltios. Para cambiar
a 115 voltios:
1. Verifique que la corriente eléctrica esté desconectada.
2. Gire el cuadrante hacia la izquierda hasta que aparezca 115
en la ventana del cuadrante según se ilustra en la figura 12.
3. Conecte los conductores de alimentación a los dos tornillos
exteriores en el manóstato según se ilustra en el Figura 11.
4. Conecte el cable a tierra a una de las conexiones a tierra
según se ilustra en la Figura 11.
5. Si hay otros cables, tápelos.
6. Vuelva a instalar la cubierta del motor.
Desconecte la corriente antes de trabajar en la bomba, el motor, el conmutador a presión, o los cables.
NOTA: Los motores de 1/2 HP vienen cableados sólo para 115 voltios y no tienen cables que se puedan cambiar.

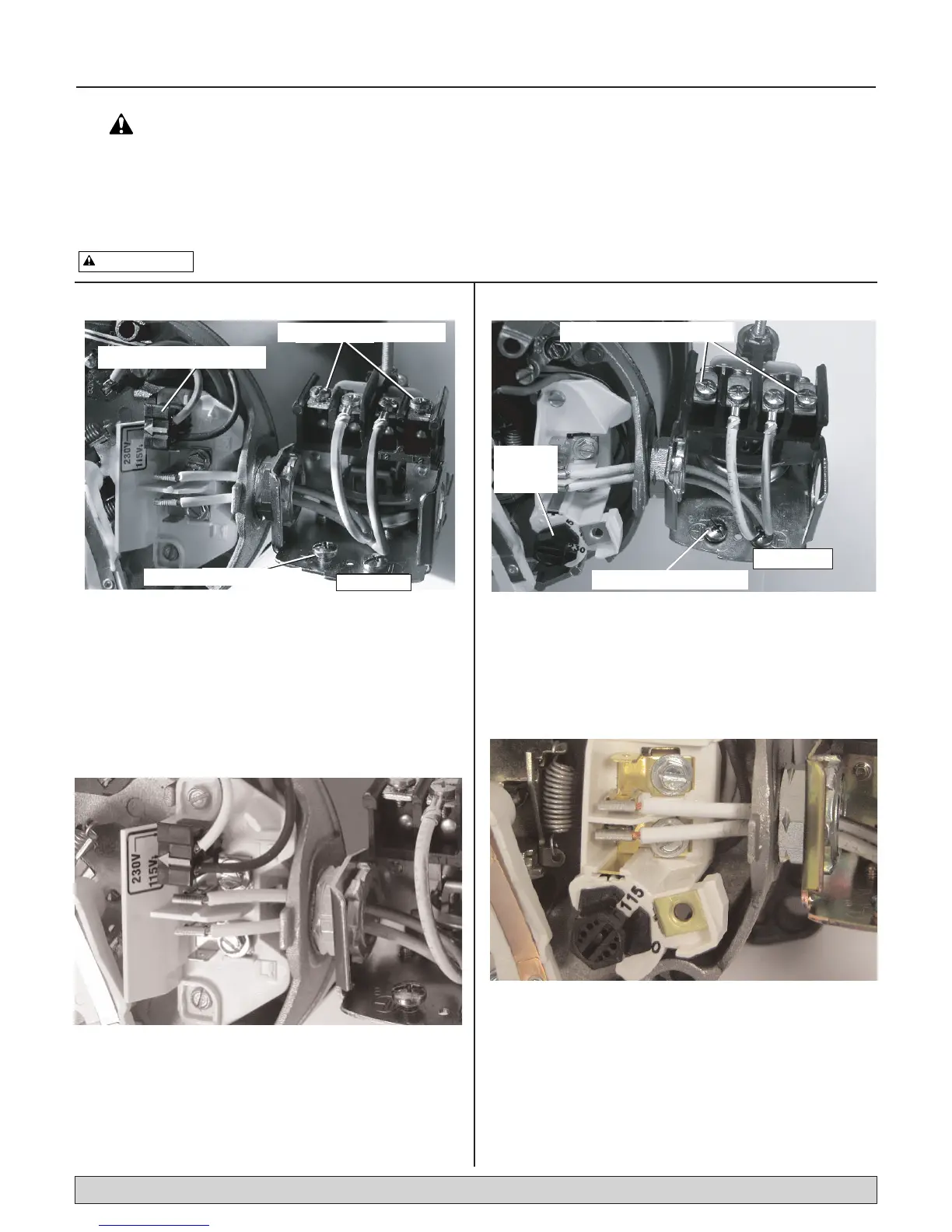

Los tableros de bornes de motores de 3/4 HP o de 1 HP (ubicados debajo de la cubierta del motor) se deben parecer a uno de los que
se ilustran a continuación. Si el motor puede funcionar tanto con 115 como con 230 voltios, vendrá configurado de fábrica para 230
voltios. No cambie el cableado del motor si la tensión de línea es de 230 voltios o si usted tiene un motor de una sola tensión.
Nunca conecte un motor de 115 voltios a una línea de 230 voltios.
PRECAUCIÓN
CONFIGURACIONES DEL INTERRUPTOR DEL MOTOR
Ground Wire Connection
Voltage Change Plug
Pressure Switch
Power Connections
Figura 10:Tensión configurada para 115 voltios, tipo ficha.
Figura 11:Tensión configurada para 230 voltios, tipo
cuadrante.
Ground Wire Connection
Power Supply Connections
Voltage
Change
Dial
Pressure Switch
Figura 12:Tensión configurada para 115 voltios, tipo
cuadrante.
Ficha de cambio de tensión
Conexiones de alimentación
Conexión del cable a tierra
Manóstato
Conexiones de alimentación
Cuadrante
de cambio
de tensión
Conexión del cable a tierra
Manóstato
Figura 9:Tensión configurada para 230 voltios, tipo ficha.
