9.0 FILTER INSTALLATION DIMENSIONS

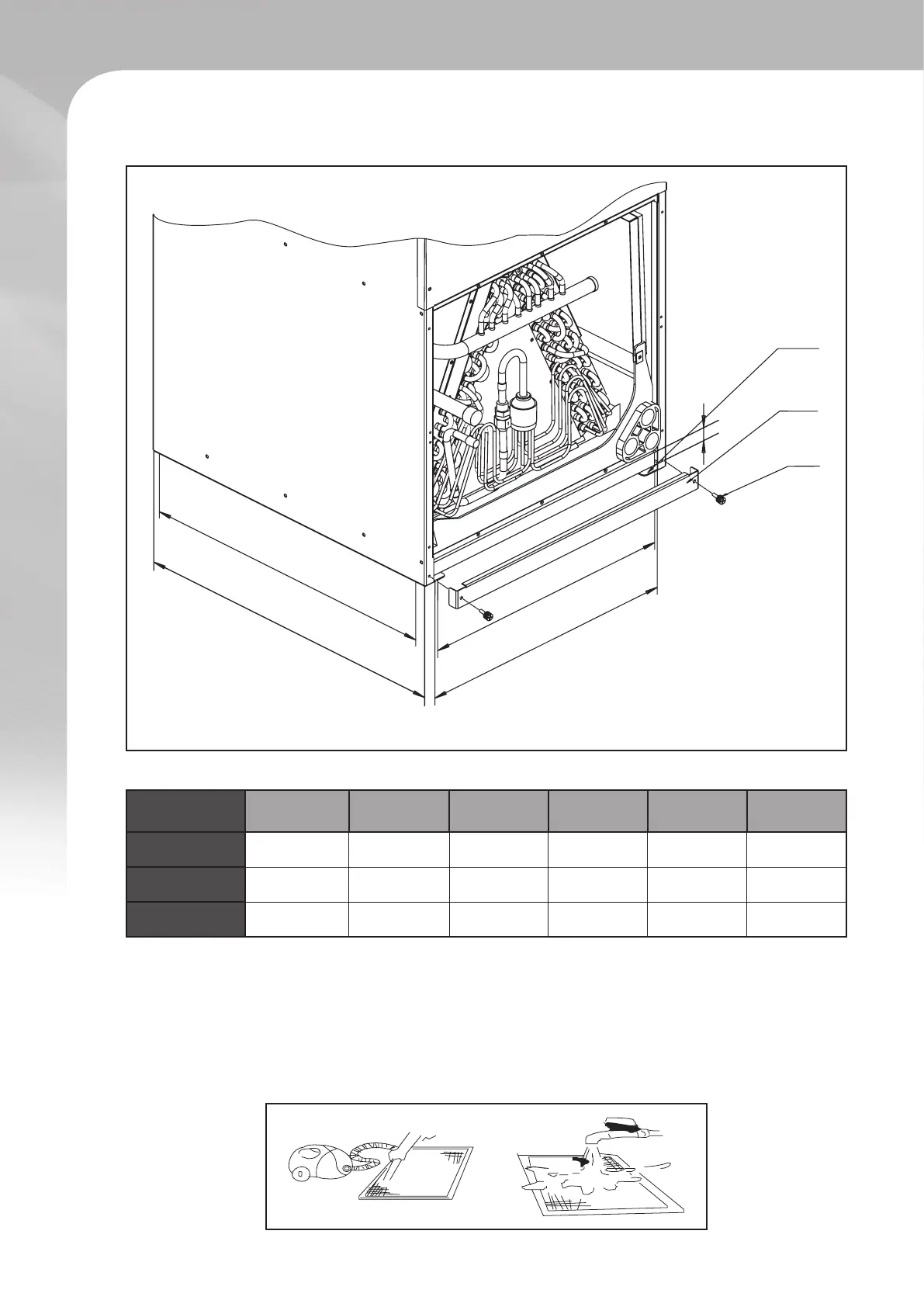

FIG. 6 EXTERNAL FILTER BASE
FILTER RAILS
FILTER
COVER
MANUAL
BOLT
RETURN AIR OPENING DEPTH
NOTE:
Air lter is factory supplied (optional)
Installation Manual
DIMENSIONAL DATA
MODEL FILTER SIZE WIDTH DEPTH HEIGHT
RETURN AIR
WIDTH
RETURN AIR
LENGHT
24
406 x 508 mm
(16 x 20 in
426 mm
(16.8 in)
518 mm
(20.4 in)
25.4 mm
(1 in)
497.8 mm
(19.6 in)
375.9 mm
(14.8 in)
36
457 x 508 mm
(18 x 20 in
466 mm
(18.3 in)
548 mm
(21.6 in)
25.4 mm
(1 in)
528.3 mm
(20.8 in)
414 mm
(16.3 in)
48 / 60
508 x 559 mm
(20 x 22 in
526 mm
(20.7 in)
608 mm
(23.9 in)
25.4 mm
(1 in)
584.2 mm
(23 in)
477.5 mm
(18.8 in)
AIR FILTER REMOVAL
1. Remove bolts manually, remove air lter cover (see g. 6).
2. Hold the edge of the air lter and extract out.
3. Clean the air lter (vacuum cleaner or water may be used to clean the air lter). If the dust
accumulation is too heavy, use a soft brush and a mild detergent to clean the lter and leave it
out to dry in a cool place.
