Foundations LX6 - Page 62

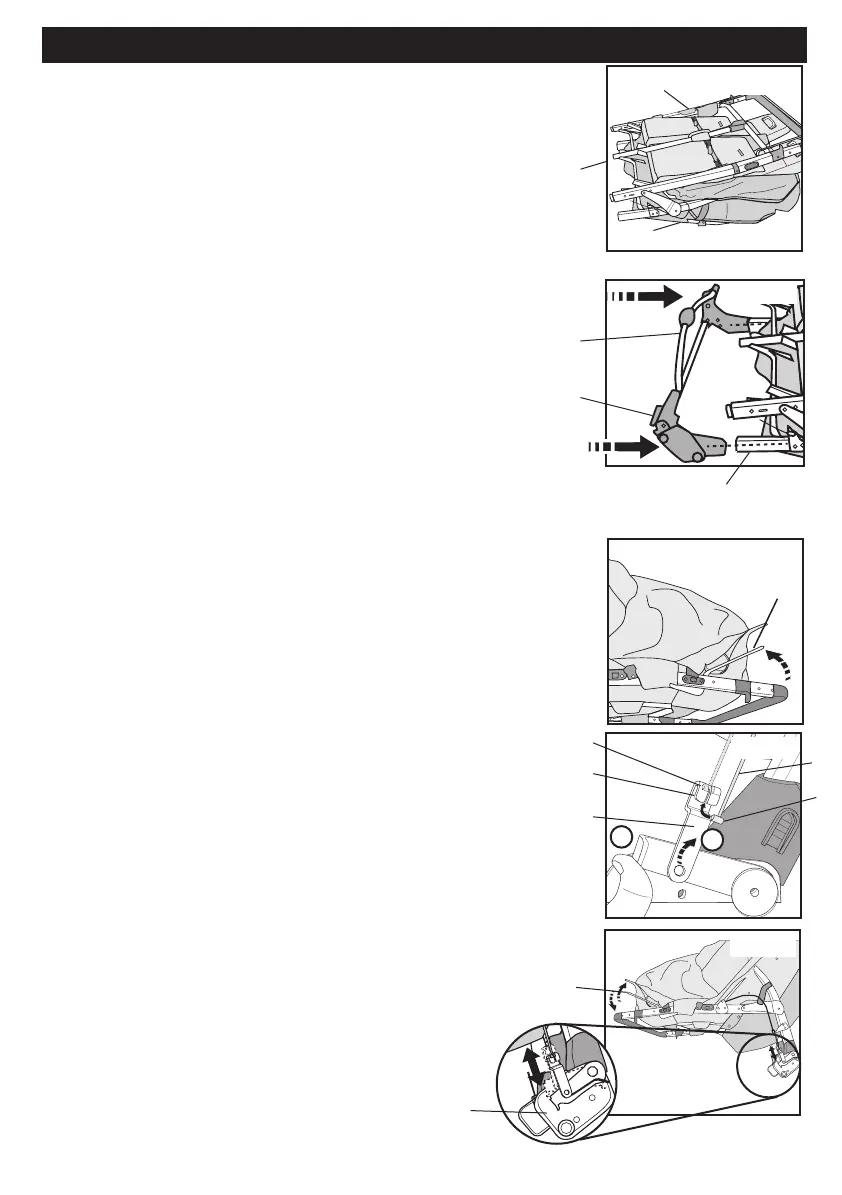

SCHRITT 1: Hinterachse und Bremse montieren
1. Legen Sie das zusammengelegte Kinderwagen-Rahmengestell
(A)aufeinensauberenUntergrund,undzwarmitderGri󰀨stange
(1) nach oben und den vorderen Fußstützen (2) auf dem Boden
(Abb. 1).
2. Befestigen Sie das Verbindungsgestänge der Hinterachsen
(C) am Kinderwagen (Abb. 2).
- Positionieren Sie das Verbindungsgestänge der Hinterachsen
(C) mit dem Bremsschlauch 3 nach oben und führen Sie das
Ende des Verbindungsgestänges der Hinterachsen zu den
hinteren Gestellfüßen.
- Schieben Sie das Verbindungsgestänge der Hinterachsen (C)
auf die unteren Enden der hinteren Gestellfüße (4) bis an
die Spannstifte. Drücken Sie auf die Spannstifte und schieben
Sie das Verbindungsgestänge der Hinterachsen (C) auf die
hinteren Gestellfüße (4), bis die Spannstifte in die Löcher
des Verbindungsgestänges der Hinterachsen (C) einrasten.
- Ziehen Sie am Verbindungsgestänge der Hinterachsen (C), um
zu überprüfen, ob es an den hinteren Gestellfüßen befestigt ist.
62
Abb. 2
Abb. 1
Die Ausführung kann variieren
1
2
2
3
C
4
3. Montage von außer Kontrolle geratenen Bremskabel
zu Bremshebel an der Hinterachse Montage.
- Entfernen Sie Verpackungsmaterialien aus
KinderwagenGri󰀨undbewegenAusreißerBremsgri󰀨
(Y)wegvonKinderwagenGri󰀨(Fig.3)umdie
Bremse zu verlängern Kabel (T) an der Hinterachse .
- Drücken Sie den Bremshebel nach oben (1), Position
das runde Ende des Bremszuges (T) unter den beiden
Tabs (W) am Bremshebel Verbindung (X), schieben
Bremse Kabel in den Schlitz (V) am Bremshebel (2)
und dann linkv Release Bremshebel (X) zu halten
runde Ende hinter Laschen und Bremszug in den
Schlitz (V) (Fig. 4).
- Wiederholen Sie auf der anderen Seite des
Kinderwagens .
- Prüfen Bremsbetrieb . Bewegen Sie Ausreißer
Bremsgri󰀨(Y)nachobenundunten(Abbildung5).
Bremse Hebel auf beide Seiten sollten nach oben und
WennderGri󰀨nachuntenbewegtwird.
Abb. 4
1
2
Abb. 3
Abb. 5
V
W
T
U
Y
X
Z
Y
