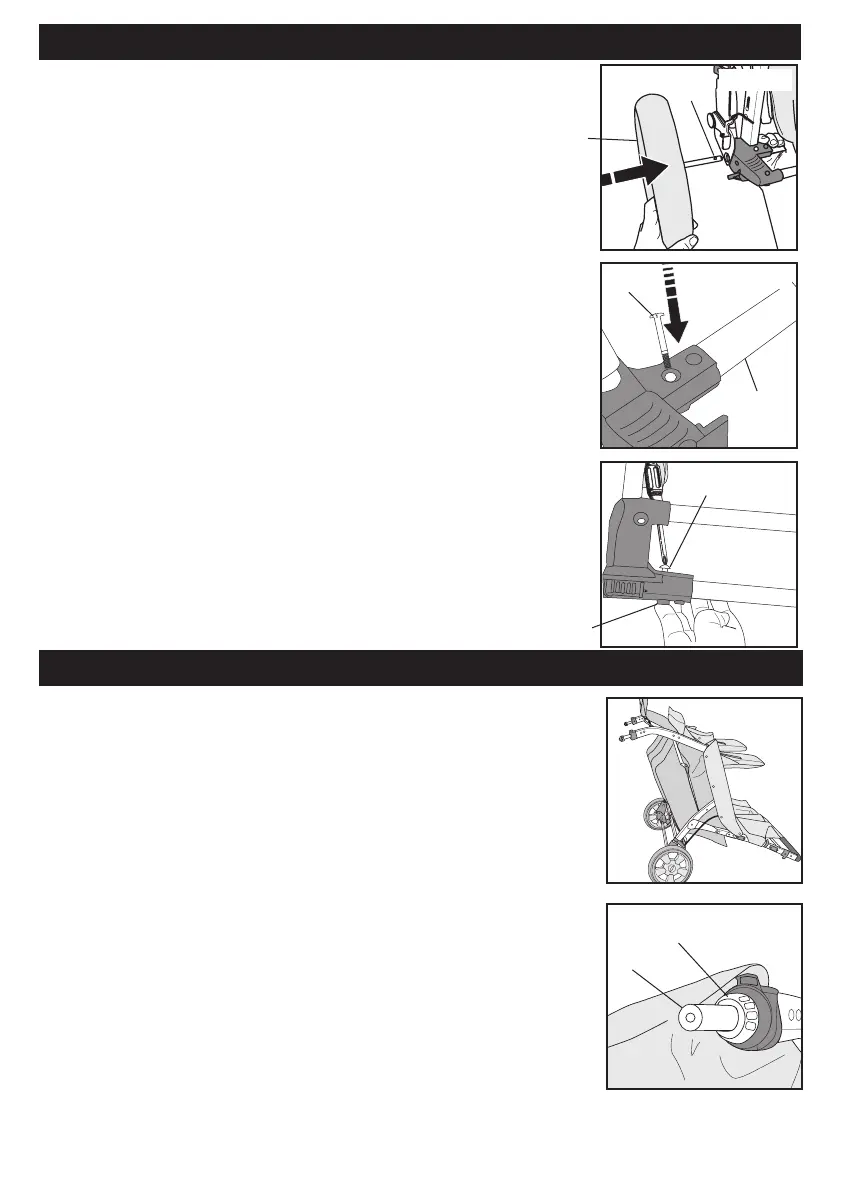

SCHRITT 2: Hinterrad montieren
1. RichtenSiedieÖ󰀨nunginderStangederHinterachsedes
HinterradsmitAchse(B)aufdieÖ󰀨nungendes
Verbindungsgestänges der Hinterachsen (C) aus. Schieben
Sie das Hinterrad mit Achse B in das Verbindungsgestänge
der Hinterachsen (C) (Abb. 1).
2. Deslice la rueda trasera con el eje (B) hacia dentro hasta
que el agujero en la varilla del eje
3. Inserte el tornillo M6 x 34 mm (H) a través del conjunto del
tubo del eje trasero (C) y la barra de eje trasero hasta que el
tornillo salga por la parte inferior del conjunto del tubo del eje
trasero (C) (Fig. 2).
NOTA: Si el extremo del tornillo no se desliza hasta dentro
del agujero, revise la alineación del agujero en el eje.
Si el agujero del eje no está alineado, desmonte la
rueda trasera y empiece de nuevo
4. Inserte la tuerca M6 (I) en la hendidura de 6 caras en la parte
inferior del tubo del eje trasero y, usando un destornillador
de estrella, asegure el tornillo (H) enroscándolo en la tuerca
hasta que quede apretado (Fig. 3).
Repita los pasos del 2 al 4 para la rueda trasera opuesta.
Abb. 1
Abb. 2
Abb. 3
1
B
H
H
I
C
SCHRITT 3: Vorderrad montieren
1. Klappen Kinderwagen (siehe “Betrieb und Gebrauch”
Abschnitt).
2.TippKinderwagenaufdieHinterräder,bisderGri󰀨Kontakte
zurück Boden (Abb. 1).
3. Sammeln Sie alle Teile für die Montage erforderlich.
lokalisieren M6 x 25 Schulterschraube (K), die
Sicherungsscheibe (L), und Unterlegscheibe (M) im
Teilebeutel . Wir liegen vorne Radmontage (D).
4. Schutzverpackungsmaterial von vorne Beiträge Rad (Abb. 2).
HINWEISE: Halten Lager (Y) auf dem Vorderrad Post (X),
während
Entfernen von Schutzverpackungsmaterialien
und Teilebeutel .
Abb. 2
Abb. 1
Y
X
